1. 자기인덕턴스가 L₁, L₂이고, 상호인덕턴스가 M인 두 회로의 결합계수가 1일 때, 다음 중 성립되는 식은?

• 1
   L₁∙L₂＝M
• 2
   L₁∙L₂＜M²
• 3
   L₁∙L₂＞M²
• 4
   L₁∙L₂＝M²

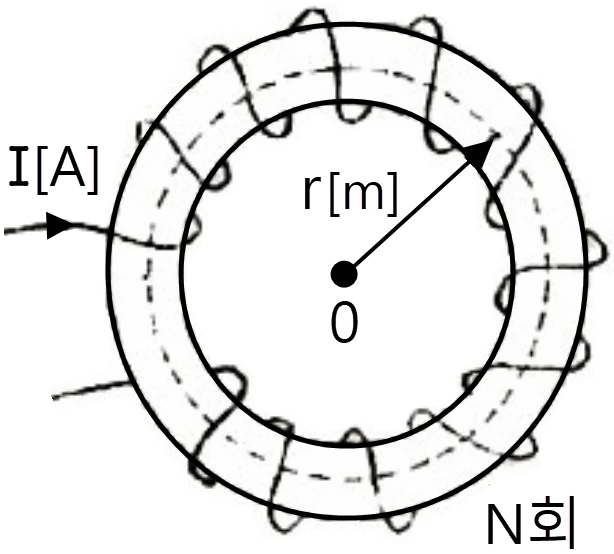

2. 그림과 같이 권수 N 회, 평균 반지름 r[m]인 환상솔레노이드에 I[A]의 전류가 흐를 때, 중심 0점의 자계의 세기는 몇 [AT/m]인가? (단, 누설자속은 없다고 함)

• 1
   0
• 2
   NI
• 3
   \(\frac{NI}{2\pi r}\)
• 4
   \(\frac{NI}{2\pi r^2}\)

3. 구리 중에는 1c㎥에 8.5×1022개의 자유전자가 있다. 단면적 2㎟의 구리선에 10A의 전류가 흐를 때의 자유전자의 평균속도는 약 몇 [㎝/s]인가?

• 1
   0.037
• 2
   0.37
• 3
   3.7
• 4
   37

4. 비유전율 εr＝2.8인 유전체에 전속밀도 D＝3.0×10-7a[C/㎡]를 인가할 때 분극의 세기 P는 약 몇 [C/㎡]인가? (단, 유전체는 등질 및 등방향성이라 한다.)

• 1
   1.93×10-7a
• 2
   2.93×10-7a
• 3
   3.50×10-7a
• 4
   4.07×10-7a

5. [V/m]일 때 점(6, 2)[m]를 통과하는 전기력선의 방정식은? E = Xa_x - Ya_y

• 1
   y＝12X
• 2
   (y = 12) / (X)
• 3
   (y = X) / (12)
• 4
   y＝12X^2

6. 다음 중 실용상 영(0) 전위의 기준으로 가정 적합한 것은?

• 1
   자유공간
• 2
   무한 원점
• 3
   철제부분
• 4
   대지

7. 면적 19.6㎠, 두께 5㎜의 판상 플라스틱 양면에 전극을 설치하고, 그 정전용량을 측정하였더니 21.8pF이었다. 이 재료의 비유전율은 약 얼마인가?

• 1
   3.3
• 2
   4.3
• 3
   5.3
• 4
   6.3

8. 공기 중에 10㎝ 떨어져 평행으로 늘여진 두 개의 무한히 긴 도선에 왕복전류가 흐를 때 단위 길이 당 0.04N의 힘이 작용한다면 이때 흐르는 전류는 약 몇 [A]인가?

• 1
   58
• 2
   62
• 3
   83
• 4
   141

9. 영구자석의 재료로 사용되는 철에 요구되는 사항으로 다음 중 가장 적절한 것은?

• 1
   잔류자속밀도는 작고 보자력이 커야 한다.
• 2
   잔류자속밀도는 크고 보자력이 작아야 한다.
• 3
   잔류자속밀도와 보자력이 모두 커야 한다.
• 4
   잔류자속밀도는 커야 하나, 보자력은 0이어야 한다.

10. 권수 1회의 코일에 5Wb의 자속이 쇄교하고 있었다. 10초 사이에 이 자속이 0으로 변하였다면 코일에 유도되는 기전력은 몇 [V] 가 되는가?

• 1
   5
• 2
   25
• 3
   50
• 4
   100

11. Q[C]의 전하를 갖는 반지름 a[m]의 도체구를 비유전율 \(\epsilon_s\)인 기름탱크에서 공기 중으로 꺼내는 데 필요한 에너지는?

• 1
   ('Q) / ((8πε_0 a) (1 / ε_s - 1))
• 2
   \(\frac{Q^2}{8\pi\epsilon_0a}\left(1-\frac{1}{\epsilon_s}\right)\)
• 3
   ()Q^2) / ((4πε_0 a) (1 / ε_s - 1))
• 4
   ()Q) / ((8πε_0 a^2) (1 / ε_s - 1))

12. 그림과 같이 진공 중에 d[m] 떨어진 두 평행 도선에 I[A]의 전류가 흐를 때 도선의 단위길이 당 작용하는 힘 F[N/m]는?

• 1
   \(\frac{\mu_0 I^2}{2\pi d}\)
• 2
   (mu _0 I^2) / 2πd^2
• 3
   (mu _0 I^2) / 2πd
• 4
   (mu _0 I^2) / 2d

13. 벡터의 계산에서 옳지 않은 것은?

• 1
   iㆍi＝jㆍj＝kㆍk＝1
• 2
   iㆍj＝jㆍk＝kㆍi＝0
• 3
   i×i＝j×j＝k×k＝1
• 4
   |A×B|＝ABsinθ

14. 다음 설명 중 옳은 것은?

• 1
   상자성체는 자화율이 0 보다 크고, 반자성체에서는 자화율이 0보다 작다.
• 2
   상자성체는 투자율이 1 보다 작고, 반자성체에서는 투자율이 1보다 크다.
• 3
   반자성체에서는 자화율이 0보다 크고, 투자율이 1보다 크다.
• 4
   상자성체에서는 자화율이 0 보다 작고, 투자율이 1보다 크다.

15. 반지름 r의 직선상 도체에 전류가 고르게 흐를 때 도체내의 전자 에너지와 관계가 없는 것은?

• 1
   투자율
• 2
   도체의 단면적
• 3
   도체의 길이
• 4
   전류의 크기

16. 두 자성체 경계면에서 정자계가 만족하는 것은?

• 1
   자계의 법선 성분이 같다.
• 2
   자속 밀도의 접선성분이 같다.
• 3
   경계면상의 두 점간의 자위차가 같다.
• 4
   자속은 투자율이 작은 자성체에 모인다.

17. 비유전율 4, 비투자율 1인 공간에서 전자파의 전파속도는 몇 [m/s]인가?

• 1
   0.5×108
• 2
   1.0×108
• 3
   1.5×108
• 4
   2.0×108

18. 어떤 코일의 인덕턴스를 측정하였더니 4H이고, 여기에 직류전류 I[A]를 흘려주니 이 코일에 축적된 에너지가 10J 이었다면 전류 I는 몇 [A]인가?

• 1
   0.5
• 2
   √5
• 3
   5
• 4
   25

19. 전자계에 대한 맥스웰(Maxwell)의 기본 이론으로 옳지 않은 것은?

• 1
   전도전류와 변위전류는 자계의 회전을 발생시킨다.
• 2
   자속밀도의 시간적 변화에 따라 전계의 회전이 생긴다.
• 3
   고립된 자극이 존재한다.
• 4
   전하에서 전속선이 발생한다.

20. 0.2Wb/㎡의 자계 중에 이것과 직각으로 길이 30㎝ 도선을 놓고 이것을 자계와 직각으로 20m/s의 속도로 이동할 때, 도선 양단의 기전력은 몇 [V]인가?

• 1
   0.6
• 2
   1.2
• 3
   3
• 4
   6

21. 송전단 전압 161kV, 수전단 전압 154kV, 상차각 60도, 리액턴스 45Ω일 때 선로손실을 무시하면 전송전력은 약 몇 [MW]인가?

• 1
   397
• 2
   477
• 3
   563
• 4
   624

22. 중거리 송전선로의 T형 회로에서 송전단 전류 Is는? (단, Z, Y는 선로의 직렬임피던스와 병렬어드미턴스이고, Er은 수전단 전압, Ir은 수전단 전류이다.)

• 1
   (I_r (1 + ZY) / (2) +YE_r)
• 2
   (-E_r (1 + ZY) / (2) +ZI_r (1+ ZY / 4))
• 3
   (I_r (1 + ZY) / (2) +ZI_r)
• 4
   (-I_r (1 + ZY) / (2) +YE_r (1+ ZY / 4))

23. 다음은 수압관 내의 평균 유속을 V[m/s], 사용량을 Q[㎥/s]라 하고, 관의 직경을 D[m]라고 하면 사용유량 Q를 구하는 식은?

• 1
   \(\frac{\pi D^2}{4}V\ [m^3/s]\)
• 2
   \(\frac{4V}{\pi D^2}\ [m/s]\)
• 3
   \(4\pi D^2V\ [m^3/s]\)
• 4
   \(4\pi DV\ [m^3/s]\)

24. 소호 원리에 따른 차단기의 종류 중에서 소호실에서 아크에 의한 절연유 분해가스의 흡부력(吸付力)을 이용하여 차단하는 것은?

• 1
   유입차단기
• 2
   기중차단기
• 3
   자기차단기
• 4
   가스차단기

25. 가공 왕복선 배치에서 지름이 d[m]이고 선간거리가 D[m]인 선로 한 가닥의 작용 임피던스는 몇 [mH/km]인가? (단, 선로의 투자율은 1이라 한다.)

• 1
   (0.5+0.4605log_10 D) / (d)
• 2
   (0.05+0.4605log_10 D) / (d)
• 3
   (0.5+0.4605log_10 2D) / (d)
• 4
   (0.05+0.4605log_10 2D) / (d)

26. 3상 수직배치인 선로에서 오프셋을 주는 이유로 가장 알맞은 것은?

• 1
   단락 방지
• 2
   철탑 중량 감소
• 3
   난조 방지
• 4
   유도장해 감소

27. 단상승압기 1대를 사용하여 승압할 경우 승압 전의 전압을 E₁이라 하면, 승압 후의 전압 E₂는 어떻게 되는가? (단, 승압기의 변압비는 (전원측전압) / (부하측전압 = e1 / e2) 이다.)

• 1
   (E₂ = E₁ + e₁) / (e₂ E₁)
• 2
   E₂ = E₁ + e₂
• 3
   (E₂ = E₁ + e₂) / (e₁ E₁)
• 4
   E₂ = E₁ + e₁

28. 연간 최대수용전력이 70kW, 75kW, 85kW, 100kW인 4개의 수용가를 합성한 연간 최대수용전력이 250kW이다. 이 수용가의 부등률이 얼마인가?

• 1
   1.11
• 2
   1.32
• 3
   1.38
• 4
   1.43

29. 다음 중 지락전류의 크기가 최소인 중성점 접지방식은?

• 1
   비접지방식
• 2
   소호 리액터접지방식
• 3
   직접접지방식
• 4
   고저항접지방식

30. 총 설비부하가 120kW, 수용률이 65%, 부하역률이 80%인 수용가에 공급하기 위한 변압기의 최소 용량은 약 몇 [kVA]인가?

• 1
   40
• 2
   60
• 3
   80
• 4
   100

31. 저항 2Ω, 유도리액턴스 10Ω의 단상 2선식 배선전로의 전압 강하를 보상하기 위하여 용량리액턴스 5Ω의 콘덴서를 삽입하였을 때 부하단 전압은 몇 [V]인가? (단, 전원은 7000V, 부하전류 200A, 역률은 0.8(뒤짐)이다.)

• 1
   6080
• 2
   7000
• 3
   7080
• 4
   8080

32. 보호계전기에 동작 전류가 적은 동안에는 동작 전류가 커질수록 동작 시간이 짧게 되고, 그 이상이면 동작 전류의 크기에 관계없이 일정한 시간에서 동작하는 특성을 무슨 특성이라 하는가?

• 1
   정한시성 특성
• 2
   반한시성 특성
• 3
   순한시성 특성
• 4
   반한시성 정한시성 특성

33. 다음 중 동일전력을 수송할 때 다른 조건은 그대로 두고 역률을 개선한 경우의 효과로 옳지 않은 것은?

• 1
   선로변압기 등의 저항손이 역률의 제곱에 반비례하여 감소한다.
• 2
   변압기, 개폐기 등의 소요 용량은 역률에 비례하여 감소한다.
• 3
   선로의 송전용량이 그 허용전류에 의하여 제한될 때는 선로의 송전 용량도 증가한다.
• 4
   전압 강하는 에 비례하여 감소한다. (1 + X) / (R tan ø)

34. 중유 연소 기력발전소의 공기과잉률은 어느 정도인가?

• 1
   0.05
• 2
   1.05
• 3
   2.38
• 4
   3.45

35. 전선에서 전류의 밀도가 도선의 중심으로 들어갈수록 작아지는 현상은?

• 1
   페란티효과
• 2
   표피효과
• 3
   근접효과
• 4
   접지효과

36. 다음 중 송전선로의 안정도 향상 대책으로 적합하지 않은 것은?

• 1
   계통의 전달 리액턴스를 증가시킨다.
• 2
   계통의 전압 변동을 작게 한다.
• 3
   계통에 주는 충격을 작게 한다.
• 4
   고장 시 발전기 입∙출력의 불평형을 작게 한다.

37. 전원이 양단에 있는 방사상 송전선로의 단락보호에 사용되는 계전기의 조합 방식은?

• 1
   방향거리계전기와 과전압계전기의 조합
• 2
   방향단락계전기와 과전류계전기의 조합
• 3
   선택접지계전기와 과전류계전기의 조합
• 4
   부족전류계전기와 과전압계전기의 조합

38. 전원으로부터 합성 임피던스가 0.5%(15000kVA 기준)인 곳에 설치하는 차단기 용량은 몇 [MVA] 이상이어야 하는 가?

• 1
   2000
• 2
   2500
• 3
   3000
• 4
   3500

39. 다음 중 핵연료의 특성으로 적합하지 않은 것은?

• 1
   높은 융점을 가져야 한다.
• 2
   낮은 열전도율을 가져야 한다.
• 3
   부식에 강해야 한다.
• 4
   방사선에 안정하여야 한다.

40. 송전선로의 중성점을 접지하는 목적으로 가장 옳은 것은?

• 1
   전선 동량의 절약
• 2
   전압강하의 감소
• 3
   유도장해의 감소
• 4
   이상전압의 방지

41. 동기 발전기에 앞선 전류가 흐를 때 옳은 것은?

• 1
   감자 작용을 받는다.
• 2
   증자 작용을 받는다.
• 3
   속도가 상승한다.
• 4
   효율이 좋아진다.

42. 직류기의 전기자 권선에 있어서 m중 중권일 때 내부 병렬회로수는 어떻게 되는가?

• 1
   (a = p) / (m)
• 2
   a = mp
• 3
   a = p-m
• 4
   (a = m) / (p)

43. 100V, 10A, 전기자저항 1Ω, 회전수 1800rpm인 직류 전동기의 역기전력은 몇 V인가?

• 1
   120
• 2
   110
• 3
   100
• 4
   90

44. 부흐홀쯔 계전기로 보호되는 기기는?

• 1
   회전변류기
• 2
   동기전동기
• 3
   발전기
• 4
   변압기

45. 변압기의 표유부하손이란?

• 1
   동손, 철손
• 2
   부하전류 중 누전에 의한 손실
• 3
   권선이외 부분의 누설 자속에 의한 손실
• 4
   무부하시 여자전류에 의한 동손

46. 3상 유도전동기의 기동법 중 전전압기동에 대한 설명으로 옳지 않은 것은?

• 1
   소용량 농형전동기의 기동법이다.
• 2
   소용량의 농형전동기에서는 일반적으로 기동시간이 같다.
• 3
   기동 시에는 역률이 좋지 않다.
• 4
   전동기 단자에 직접 정격전압을 가한다.

47. 3상 동기 발전기를 병렬운전시키는 경우 생각하지 않아도 되는 조건은?

• 1
   발생전압이 같다.
• 2
   전압 파형이 같다.
• 3
   회전수가 같다.
• 4
   상회전이 같다.

48. 인버터(inverter)의 전력변환은?

• 1
   교류 → 직류로 변환
• 2
   직류 → 직류로 변환
• 3
   교류 → 교류로 변환
• 4
   직류 → 교류로 변환

49. 3상 유도전동기의 특성 중 비례추이를 할 수 없는 것은?

• 1
   동기속도
• 2
   2차 전류
• 3
   1차 전류
• 4
   역률

50. 출력 10HP, 600rpm인 전동기의 토크는 약 몇 ㎏∙m인가? (단, 1HP＝746W 임)

• 1
   11.8
• 2
   118
• 3
   12.1
• 4
   121

51. Y결선 3상 동기발전기에서 극수 6, 1극의 자속수 0.16Wb, 회전수 1200rpm, 코일의 권수 186, 권선계수 0.96일 때 단자전압은 약 몇 V인가?

• 1
   6591
• 2
   9887
• 3
   13182
• 4
   19774

52. 3000V, 60Hz, 8극 100kW의 3상 유도전동기가 있다. 전부하에서 2차 동손이 3kW, 기계손이 2kW이라면 전부하 회전수는 약 몇 rpm인가?

• 1
   874
• 2
   762
• 3
   682
• 4
   574

53. 송전선로에 접속된 동기 조상기의 설명 중 가장 옳은 것은?

• 1
   과여자로 해서 운전하면 앞선 전류가 흐르므로 리액터 역할을 한다.
• 2
   과여자로 해서 운전하면 뒤진전류가 흐르므로 콘덴서 역할을 한다.
• 3
   부족여자로 해서 운전하면 앞선 전류가 흐르므로 리액터 역할을 한다.
• 4
   부족여자로 해서 운전하면 송전선로의 자기 여자작용에 의한 전압상승을 방지한다.

54. 단상반파 정류로 직류전압 150V를 얻으려면 변압기 2차권선의 상전압 VS 를 약 몇 V로 하면 되는가?

• 1
   150
• 2
   200
• 3
   333
• 4
   472

55. 단상 변압기를 병렬운전할 경우에 부하 전류의 분담은 무엇에 관계되는가?

• 1
   누설 리액턴스에 비례한다.
• 2
   누설 리액턴스의 제곱에 비례한다.
• 3
   누설 임피던스에 비례한다.
• 4
   누설 임피던스에 반비례한다.

56. 직류전동기의 제동법 중 발전제동을 옳게 설명한 것은?

• 1
   전동기가 정지할 때까지 제동토크가 감소하지 않는 특징을 지닌다.
• 2
   전동기를 발전기로 동작시켜 발생하는 전력을 전원으로 반환함으로써 제동한다.
• 3
   전기자를 전원과 분리한 후 이를 외부저항에 접속하여 전동기의 운동에너지를 열에너지로 소비시켜 제동 한다.
• 4
   운전 중인 전동기의 전기자접속을 반대로 접속하여 제동한다.

57. 다음은 SCR에 관한 설명이다. 적당하지 않은 것은?

• 1
   3단자 소자이다.
• 2
   스위칭 소자이다.
• 3
   직류 전압만을 제어한다.
• 4
   적은 게이트 신호로 대전력을 제어한다.

58. 변압기 유(油)의 열화에 따른 영향으로 옳지 않은 것은?

• 1
   침식 작용
• 2
   절연 내력의 저하
• 3
   냉각 효과의 감소
• 4
   공기 중 수분의 흡수

59. 다음 중 변압기의 등가회로를 작성하기 위하여 필요한 시험을 옳게 나타낸 것은?

• 1
   상회전시험, 절연내력시험, 권선저항측정
• 2
   온도상승시험, 절연내력시험, 무부하시험
• 3
   온도상승시험, 절연내력시험, 권선저항측정
• 4
   권선저항측정, 무부하시험, 단락시험

60. 4극 60Hz, 3상 권선형 유도 전동기에서 전부하 회전수는 1600rpm이다. 동일 토크를 1200rpm으로 하려면 2차 회로에 몇 Ω의 외부 저항을 삽입하면 되는가? (단, 2차 회로는 Y 결선이고, 각 상의 저항은 r2이다 .)

• 1
   r2
• 2
   2r2
• 3
   3r2
• 4
   4r2

61. 100Ω의 저항에 흐르는 전류가 i＝5＋14.14sint＋7.07sin2t[A]일 때 저항에서 소비하는 평균 전력은 몇 W인가?

• 1
   20000
• 2
   15000
• 3
   10000
• 4
   7500

62. 다음과 같은 비정현파 기전력 및 전류에 의한 전력[W]은? (단, 전압 및 전류의 순시 식은 다음과 같다.)

e = 100√2 sin(ωt + 30°) + 50√2 sin(5ωt + 60°) [V]
i = 15√2 sin(ωt + 30°) + 10√2 sin(5ωt + 60°) [A]

• 1
   250√3
• 2
   1000
• 3
   1000√3
• 4
   2000

63. 한 상의 임피던스 Z＝6＋j8[Ω]인 평형 Y부하에 평형 3상전압 200[V]를 인가할 때 무효전력 [Var]은 약 얼마인가?

• 1
   1330
• 2
   1848
• 3
   2381
• 4
   3200

64. 1차 지연 요소의 전달함수는?

• 1
   K
• 2
   (K) / (S)
• 3
   KS
• 4
   (K) / (1+Ts)

65. 그림과 같은 펄스의 라플라스 변환은 어느 것인가?

• 1
   (1) / (b ((1-e^-bs) / S ))
• 2
   (1) / (b ((1+e^-bs) / S ))
• 3
   (1) / (S ((1-e^-bs) ))
• 4
   (1) / (S ((1+e^-bs) ))

66. 대칭분을 \(I_0, I_1, I_2\)라 하고, 선전류를 \(I_a, I_b, I_c\)라 할 때 역상분 전류는?

• 1
   \(\frac{1}{3}(I_a+I_b+I_c)\)
• 2
   \(\frac{1}{3}(I_a+aI_b+a^2I_c)\)
• 3
   \(\frac{1}{3}(I_0+a^2I_1+aI_2)\)
• 4
   \(\frac{1}{3}(I_a+a^2I_b+aI_c)\)

67. 대칭 3상 교류에서 순시전압의 벡터 합은?

• 1
   ０
• 2
   40
• 3
   0.577
• 4
   86.6

68. \(\frac{di(t)}{dt}+4i(t)+r\int i(t)dt=50u(t)\)를 라플라스 변환하여 전류 i(t)의 값을 구하면? (단, t＝0에서 i(0)=0, \(\int_{-\infty}^{0}i(t)dt=0\)이다.)

• 1
   \(-50e^{-2t}\)
• 2
   \(-50e^{2t}\)
• 3
   \(50te^{2t}\)
• 4
   \(50te^{-2t}\)

69. 그림과 같은 회로에서 Z1의 단자전압 V1=√3 + jy[V] , Z2의 단자전압 일 때 y 및 |V|의 값은? V2 ＝ / V / ∠30°[V]

• 1
   1, √3
• 2
   2√3 , 1
• 3
   √3 , 2
• 4
   1, 2

70. 단상 전력계 2개로 평형 3상 부하의 전력을 측정하였더니 각각 300W와 600W를 나타내었다. 부하역률은 약 얼마인가? (단, 전압과 전류는 정현파이다.)

• 1
   0.5
• 2
   0.577
• 3
   0.637
• 4
   0.866

71. 그림에서 a, b 단자에 200V를 가할 때 저항 2Ω에 흐르는 I1전류는 몇 A인가?

• 1
   40
• 2
   30
• 3
   20
• 4
   10

72. V＝96＋j28[V], Z＝4－3[Ω]이다. 전류 I[A]는? (단, , 이다.)

• 1
   20e ^(j alpha)
• 2
   10e ^(j alpha)
• 3
   (alpha = tna ^-1 4) / (3) (β=tan ^-1 3) / (4) 20e ^(j β)
• 4
   10e ^(j β)

73. 부동작 시간(dead time)요소의 전달함수는?

• 1
   K
• 2
   K/s
• 3
   Ke-Ls
• 4
   Ks

74. 그림과 같은 회로는?

• 1
   미분회로
• 2
   적분회로
• 3
   가산회로
• 4
   미분 적분회로

75. 그림과 같은 고역 여파기에서 공칭 임피던스 K[Ω] 및 차단 주파수 fc[kHz]는 얼마인가?

• 1
   400, 약 25.9
• 2
   460, 약 20.9
• 3
   480, 약 18.9
• 4
   500, 약 15.9

76. 기본파의 20%인 제3고조파와 30%인 제5고조파를 포함한 전류의 왜형률은?

• 1
   0.50
• 2
   0.36
• 3
   0.33
• 4
   0.26

77. 그림과 같은 회로가 정상 상태로 있을 때 t=0에서 S를 닫은 후 인덕턴스의 전위차 \(V_L\)은 몇 V인가?

• 1
   (%((R-r) E) / R × e^(- R) / (L t))
• 2
   ($(CR-E_r) / R × e^(- R) / (L t))
• 3
   ((RE) / R+r × e^(- R) / (L t))
• 4
   \(-\frac{RE}{R+r}e^{-Rt/L}\)

78. 그림과 같은 전류 파형에 있어서 0으로부터 π까지의 사이는 i＝Imsinωt[A]로 π로부터 2π까지는 (- Im) / (2) 으로 주어진다. Im＝5A라 할 때 전류의 평균치는 약 몇 A인가?

• 1
   0.234
• 2
   0.342
• 3
   0.432
• 4
   0.512

79. RC저역 필터회로의 전달함수 G(jω)는 ω＝0일 때 얼마인가?

• 1
   0
• 2
   1
• 3
   0.5
• 4
   0.707

80. 3대의 단상변압기를 △ 결선으로 하여 운전하던 중 변압기 1대가 고장으로 제거하여 V결선으로 한 경우 공급할 수 있는 전력과 고장 전 전력과의 비율[%]은 약 얼마인가?

• 1
   57.7
• 2
   50
• 3
   60
• 4
   67

81. 345kV 가공전선로를 제1종 특별고압 보안공사에 의하여 시설하는 경우에 사용하는 전선은 인장강도 77.47kN 이상의연선 또는 단면적 몇 [㎟] 이상의 경동연선이어야 하는가?

• 1
   100
• 2
   125
• 3
   150
• 4
   200

82. 600V 비닐절연전선을 사용한 저압 가공전선이 위쪽에서 상부 조영재와 접근하는 경우의 전산과 상부 조영재간의 이격거리는 몇 [m] 이상이어야 하는가?

• 1
   1
• 2
   1.5
• 3
   2
• 4
   2.5

83. 다음 중 사용전압이 400[V] 미만이고 옥내 배선을 시공한 후 점검할 수 없는 은폐 장소이며, 건조된 장소일 때 공사 방법으로 가장 옳은 것은?

• 1
   플로어 덕트 공사
• 2
   버스 덕트 공사
• 3
   합성수지 몰드 공사
• 4
   금속 덕트 공사

84. 병원, 진료소 등의 진찰, 검사, 치료 또는 감시 등의 의료 행위를 하는 의료실내에 시설하는 의료기기의 금속제 외함에 보호접지를 하는 경우 그 접지저항값은 몇 [Ω]이하로 하여야 하는가? (단, 등전위 접지는 고려하지 않는 경우이다.)

• 1
   5
• 2
   10
• 3
   30
• 4
   50

85. 저압전로에서 그 전로에 지락이 생겼을 경우에 0.5초 이내에 자동적으로 전로를 차단하는 장치를 시설하는 경우에 자동차단기의 정격감도전류가 200mA이면 특별 제3종 접지 공사의 저항값은 몇 [Ω] 이하로 하여야 하는가? (단, 전기적 위험도가 높은 장소인 경우이다.)

• 1
   30
• 2
   50
• 3
   75
• 4
   150

86. 옥외 백열전등의 인하선으로 지표상의 높이 몇 [m] 미만의 부분은 전선에 지름 1.6㎜의 연동선과 동등이상의 세기 및 굵기의 절연전선을 사용하여야 하는가?

• 1
   2.5
• 2
   3
• 3
   3.5
• 4
   4

87. 인가가 많이 연접되어 있는 장소에 시설하는 가공전선로의 구성재 중 고압 가공전선로의 지지물 또는 가섭선에 적용하는 풍압하중에 대한 설명으로 옳은 것은?

• 1
   갑종풍압하중의 1.5배를 적용시켜야 한다.
• 2
   갑종풍압하중의 2배를 적용시켜야 한다.
• 3
   병종풍압하중을 적용시킬 수 있다.
• 4
   갑종풍압하중과 을종풍압하중 중 큰 것만 적용시킨다.

88. 욕탕의 양단에 판상의 전극을 설치하고 그 전극 상호간에 미약한 교류전압을 가하여 입욕자에게 전기적 자극을 주는 전기욕기를 시설할 때 전기욕기용 전원장치로부터 욕탕안의 전극까지의 전선 상호간 및 전선과 대지 사이의 절연 저항값은 몇 [MΩ] 이상이어야 하는가?

• 1
   0.1
• 2
   0.5
• 3
   1
• 4
   5

89. 가로등, 경기장, 공장, 아파트 단지 등의 일반조명을 위하여 시설하는 고압방전등은 그 효율이 몇 [lm/W] 이상의 것이어야 하는가?

• 1
   60
• 2
   70
• 3
   80
• 4
   90

90. 특별고압 절연전선을 사용한 22900V 가공전선과 안테나의 이격(수평이격) 거리는 몇 [m] 이상이어야 하는가? (단, 중성선 다중접지식의 것으로 전로에 지락이 생겼을 때에는 2초 이내에 자동적으로 이를 전로로부터 차단하는 장치가 되어 있음)

• 1
   1.0
• 2
   1.2
• 3
   1.5
• 4
   2.0

91. 고압용의 개폐기∙차단기∙피뢰기 기타 이와 유사한 기구로서 동작 시에 아크가 생기는 것은 목재의 벽 또는 천정 기타의 가연성 물체로부터 몇 [m] 이상 떼어 놓아야 하는가?

• 1
   1
• 2
   1.2
• 3
   1.5
• 4
   2

92. 지중 전선로를 직접 매설식에 의하여 차량 기타 중량물의 압력을 받을 우려가 있는 장소에 시설하는 경우 매설 깊이는 몇 [m] 이상으로 하여야 하는가?

• 1
   1.0
• 2
   1.2
• 3
   1.5
• 4
   2.0

93. 저∙고압 가공전선이 철도를 횡단하는 경우 레일면상 높이는 몇 [m] 이상이어야 하는가?

• 1
   4
• 2
   5
• 3
   5.5
• 4
   6.5

94. 특별고압 계기용변성기의 2차측 전로의 접지공사는?

• 1
   제1종 접지공사
• 2
   제2종 접지공사
• 3
   제3종 접지공사
• 4
   특별 제3종 접지공사

95. 발∙변전소의 차단기에 사용하는 압축공기장치의 공기탱크는 사용압력에서 공기의 보급이 없는 상태에서 차단기의 투입 및 차단을 연속하여 몇 회 이상 할 수 있는 용량을 가져야 하는가?

• 1
   1회
• 2
   2회
• 3
   3회
• 4
   4회

96. 저압 옥내배선은 일반적인 경우, 지름 몇 [㎜] 이상의 연동선이거나 이와 동등 이상의 세기 및 굵기의 것을 사용하여야 하는가?

• 1
   1.6
• 2
   2.0
• 3
   2.6
• 4
   3.2

97. 다음 중 저압 옥내배선의 공사방법에 따른 사용전선의 조합으로 옳지 않은 것은?

• 1
   애자사용은폐공사 - 600V 고무절연전선
• 2
   가요전선관공사 - 600V 비닐절연전선
• 3
   금속관공사 - 600V 불소수지절연전선
• 4
   합성수지관공사 - 옥외용 비닐절연전선

98. 직류식 전기철도에서 귀선의 궤도 근접 부분에 1년간의 평균 전류가 통할 때, 그 구간 안의 어느 2점 사이에서의 전위차는 몇 [V] 이하이어야 하는가?

• 1
   2
• 2
   6
• 3
   10
• 4
   15

99. 다음 중 아크 용접장치의 시설 기준으로 옳지 않은 것은?

• 1
   용접변압기는 절연변압기일 것
• 2
   용접변압기의 1차측 전로의 대지전압은 400V 이하일 것
• 3
   용접변압기 1차측 전로에서 용접 변압기에 가까운 곳에 쉽게 개폐할 수 있는 개폐기를 시설할 것
• 4
   피용접재 또는 이와 전기적으로 접속되는 받침대∙정반 등의 금속체에는 제3종 접지공사를 할 것

100. 제1종 특별고압 보안공사에 의하여 시설한 154kV 가공송전선로는 전선에 지락 또는 단락이 생긴 경우에 몇 초 안에 자동적으로 이를 전로로부터 차단하는 장치를 시설하여야 하는가?

• 1
   0.5
• 2
   1
• 3
   2
• 4
   3
