전기산업기사 2009년 2회

전기자기학

1. 그림과 같이 평행한 두 개의 무한 직선 도선에 전류 I, 2I인 전류가 흐른다. 두 도선 사이의 점 P에서 자계의 세기가 0이다. 이때 a/b는?

1
4
2
2
3
\(\frac{1}{2}\)
4
\(\frac{1}{4}\)

2. 서로 같은 방향으로 전류가 흐르고 있는 평행한 두 도선 사이에는 어떤 힘이 작용 하는가?

1
서로 미는 힘
2
서로 당기는 힘
3
회전하는 힘
4
하나는 밀고, 하나는 당기는 힘

3. 비유전율이 3인 유전체내의 한 점의 전장이 3×105[V/m]일 때, 이 점의 분극의 세기는 몇 [C/㎡]인가?

1
1.77×10-6
2
5.31×10-6
3
7.08×10-6
4
8.85×10-6

4. 환상 솔레노이드 코일에 흐르는 전류가 2[A]일 때, 자로의 자속이 3×10-2[Wb]이었다고 한다. 코일의 권수를 500회라 하면, 이 코일의 자기 인덕턴스는 몇 [H]인가? (단, 코일의 전류와 자로의 자속과는 정비례하는 것으로 한다.)

1
3.0
2
5.5
3
6.0
4
7.5

5. 정전용량 5[㎌]인 콘덴서를 200[V]로 충전하여 자기인덕턴스 20[mH], 저항 0인 코일을 통해 방전할 때 생기는 전기진동 주파수 f는 약 몇 [Hz]이며, 코일에 축적되는 에너지 W는 몇 [J]인가?

1
f＝500Hz, W＝0.1[J]
2
f＝50Hz, W＝1[J]
3
f＝500Hz, W＝1[J]
4
f＝5000Hz, W＝0.1[J]

6. 길이 1[㎝] 마다 권수가 50인 무한장 솔레노이드에 500[mA]의 전류를 흘릴 때 내부의 자계는 몇 [AT/m]인가?

1
1250
2
2500
3
12500
4
25000

7. 균등자장 H0중에 비투자율 μr, 반지름 a의 자성체구를 놓았을 때, 자화의 세기가 M이였다면, 자성체구의 내부자계의 세기는?

1
(- M) / (2)
2
(- M) / (3)
3
(M) / (2)
4
(M) / (3)

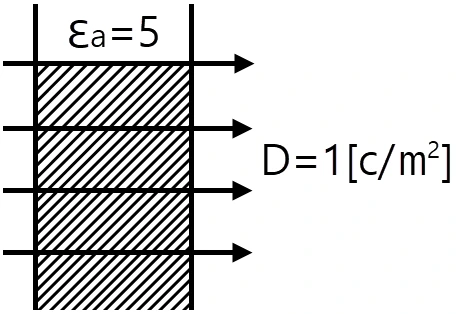

8. 그림과 같이 전속밀도 D＝1[C/㎡] 중에, εa＝5인 유전체가 놓여 있어서 균일하게 분극이 생겼다면 분극도 P는 몇 [C/㎡]인가?

1
0.3
2
0.5
3
0.8
4
1.0

9. 접지 구도체와 점전하간에 작용하는 힘은?

1
항상 반발력이다.
2
조건적 반발력이다.
3
항상 흡입력이다.
4
조건적 흡입력이다.

10. 100[kW]의 전력이 안테나에서 사방으로 균일하게 방사될 때 안테나에서 1[km] 거리에 있는 전계의 실효값은 약 몇 [V/m]인가?

1
1.73
2
2.45
3
3.68
4
6.21

11. 전자석의 흡입력은 공극의 자속밀도를 B라 할 때, 다음의 어느 것에 비례하는가?

1
B1.6
2
B2.0
3
B3
4
B

12. 표면전하밀도 \(\rho_s=0\)인 도체 표면상의 한 점의 전속밀도가 \(D=4a_x-5a_y+2a_z\)[C/m²]일 때 \(\rho_s\)는 몇 [C/m²]인가?

1
2 √3
2
2 √5
3
3 √3
4
3 √5

13. 그림과 같이 반지름 r[m]인 원의 임의의 2점 a, b (각 θ)사이에 전류 I [A]가 흐른다. 원의 중심 0의 자계의 세기는 몇 [A/m]인가?

1
(I × θ) / 4πr^2
2
(I × θ) / 4πr
3
(I × θ) / 2πr^2
4
(I × θ) / 2πr

14. 지름이 40[㎜]인 종이관에 일정하게 2000회의 코일이 감겨 있는 솔레노이드의 인덕턴스는 몇 [mH]인가? (단, 솔레노이드의 길이는 50㎝, 투자율은 μ0라고 한다.)

1
1.26
2
12.6
3
126
4
1260

15. 1[㎌]의 콘덴서를 30[kV]로 충전하여 200[Ω]의 저항에 연결하면 저항에서 소모되는 에너지는 몇 [J]인가?

1
450
2
900
3
1350
4
1800

16. 폐곡면을 통하여 나가는 전력선의 총수는 그 내부에 있는 점전하의 대수합의 몇 배와 같은가?

1
\(\frac{1}{\epsilon_0}\)
2
\(\frac{1}{\pi\epsilon_0}\)
3
\(\frac{1}{2\pi\epsilon_0}\)
4
\(\frac{1}{4\pi\epsilon_0}\)

17. 전속밀도의 시간적 변화율을 무엇이라 하는가?

1
전계의 세기
2
변위전류밀도
3
에너지밀도
4
유전율

18. 표피효과에 관한 설명으로 옳지 않은 것은?

1
도체에 교류가 흐르면 전류밀도는 표면에 가까울수록 커진다.
2
고주파일수록 심하지 않아 실효저항이 감소한다.
3
고주파일수록 현저하게 나타난다.
4
내부 도체는 전도에 거의 관여하지 않으므로 외견상 단면적이 감소하여 저항이 커진 것 같은 현상이다.

19. 자속의 연속성을 나타내는 식은?

1
B＝μH
2
∇ㆍB＝0
3
∇ㆍB＝p
4
∇ㆍB＝-μH

20. 정전계 내에 도체가 존재하는 경우에 대한 설명으로 다음 중 옳지 않은 것은?

1
도체 표면은 등전위면이다.
2
도체 내부에는 전계가 존재하지 않는다.
3
도체 내부의 유도전계는 외부전계와 크기는 같다.
4
도체에 전하를 대전시킬 수 없어 전하는 모두 도체 표면에만 존재 한다.

전력공학

21. 변압기의 기계적 보호계전기인 부흐홀쯔계전기의 설치 위치로 알맞은 것은?

1
유면 위의 탱크 내
2
컨서베이터 내부
3
변압기의 고압측 부싱
4
주탱크와 컨서베이터를 연결하는 파이프의 관중

22. 일반적으로 전선 1가닥의 단위 길이당의 작용 정전용량 (Cn [㎌/㎞] = 0.2413ε_s) / ((log _10 D / r)) 으로 표시되는 경우 여기서 D는 무엇을 나타내는가?

1
선간 반지름
2
선간 거리
3
전선 지름
4
선간거리× (1) / (2)

23. 그림과 같이 임피던스 Z1, Z2, Z3을 그림과 같이 접속한 선로의 A쪽에서 전압파 E가 진행해 왔을 때 접속점 B에서 무반사로 되기 위한 조건은?

1
\(Z_1=Z_2+Z_3\)
2
\(\frac{1}{Z_1}=\frac{1}{Z_3}-\frac{1}{Z_2}\)
3
\(\frac{1}{Z_1}=\frac{1}{Z_2}+\frac{1}{Z_3}\)
4
\(\frac{1}{Z_1}=-\frac{1}{Z_2}-\frac{1}{Z_3}\)

24. 6600[V]로 수전하는 자가용 전기 설비가 있다. 수전점에서 계산한 3상 단락 용량은 90[MVA]인데 이곳에 시설한 차단기의 최소정격차단전류 [kA]로 가장 적당한 것은?

1
2
2
8
3
12
4
14

25. 정사각형으로 배치된 4도체 송전선이 있다. 소도체의 반지름이 1[㎝]이고, 한변의 길이가 32[㎝]일 때, 소도체간의 기하학적 평균거리는 몇 [㎝]인가?

1
\(32\times2^{1/3}\)
2
\(32\times2^{1/4}\)
3
\(32\times2^{1/5}\)
4
\(32\times2^{1/6}\)

26. 원자력 발전소와 화력 발전소의 특성을 비교한 것 중 옳지 않은 것은?

1
원자력 발전소는 화력발전소의 보일러 대신 원자로와 열교환기를 사용한다.
2
원자력 발전소의 건설비는 화력발전소에 비하여 낮다.
3
동일 출력일 경우 원자력 발전소의 터빈이나 복수기가 화력발전소에 비하여 대형이다.
4
원자력 발전소는 방사능에 대한 차폐 시설물의 투자가 필요하다.

27. 전력계통의 안정도 향상 대책으로 옳지 않은 것은?

1
계통의 직렬 리액턴스를 낮게 한다.
2
고속도 재폐로 방식을 채용한다.
3
지락 전류를 크게 하기 위하여 직접 접지방식을 채용한다.
4
고속도 차단 방식을 채용한다.

28. 발전기의 단락비가 적어질 경우에 일어나는 현상 중 옳은 것은?

1
발전기가 대형으로 된다.
2
관성정수가 커진다.
3
전압변동률이 커진다.
4
안정도가 향상된다.

29. 역률(늦음) 80%, 10[kVA]의 부하를 가지는 주상변압기의 2측에 2[kVA]의 전력용 콘덴서를 접속하면 주상변압기에 걸리는 부하는 약 몇 [kVA]가 되겠는가?

1
8
2
8.5
3
9
4
9.5

30. 정격용량 20000[kVA], 임피던스 8%인 3상 변압기가 2차측에서 3상 단락되었을 때 단락 용량은 몇 [MVA]인가?

1
160
2
200
3
250
4
320

31. 변류기 개방 시 2차측을 단락하는 이유는?

1
2차측 절연 보호
2
2차측 과전류 보호
3
측정 오차 방지
4
1차측 과전류 방지

32. 송전선로의 안정도 향상 대책이 아닌 것은?

1
병행 다회선이나 복도체 방식 채용
2
속응 여자방식 채용
3
계통의 직렬 리액턴스 증가
4
고속도 차단기 이용

33. 일반적인 경우 그 값이 1 이상인 것은?

1
수용률
2
전압 강하율
3
부하율
4
부등률

34. 중성점 접지방식 중 비접지 방식을 직접접지 방식과 비교한 것으로 옳지 않은 것은?

1
지락 전류가 적다.
2
보호계전기 동작이 확실하다.
3
1선 지락 시 통신선 유도장해가 적다.
4
과도안정도가 크다.

35. 수전 설비의 운영에 있어 인터록의 설명으로 옳은 것은?

1
차단기가 열려 있어야만 단로기를 닫을 수 있다.
2
차단기가 닫혀 있어야만 단로기를 닫을 수 있다.
3
차단기가 열려 있으면 단로기가 닫히고, 단로기가 열려 있으면 차단기가 닫힌다.
4
차단기의 접점과 단로기의 접점이 기계적으로 연결되어 있다.

36. 불평형 부하에서 역률은 어떻게 표현 되는가?

1
유효전력 / 각 상의 피상전력의 산술합
2
유효전력 / 각 상의 피상전력의 벡터합
3
무효전력 / 각 상의 피상전력의 산술합
4
무효전력 / 각 상의 피상전력의 벡터합

37. 중성점이 직접 접지된 6600[V], 3상 발전기의 1단자가 접지 되었을 경우 예상되는 지락 전류의 크기는 약 몇 [A]인가? (단, 발전기의 임피던스는 Z0＝0.2＋j0.6[Ω], Z1＝0.1＋j4.5[Ω], Z2＝0.5＋j1.4[Ω]이다.)

1
1578
2
1678
3
1745
4
3023

38. 다음 중 지락 전류의 크기가 최소인 중성점 접지 방식은?

1
비접지
2
소호 리액터 접지
3
직접 접지
4
고저항 접지

39. 화력 발전소에서 재열기의 목적은?

1
공기의 예열
2
급수의 재열
3
증기의 재열
4
배출가스의 재열

40. 코로나의 방지대책으로 적당하지 않은 것?

1
복도체를 사용한다.
2
가선금구를 개량한다.
3
전선의 바깥지름을 크게 한다.
4
선간거리를 감소시킨다.

전기기기

41. 불평형 전압 상태에서 3상 유도전동기를 운전하면 토크와 입력은 어떻게 되는가?

1
토크가 감소하고, 입력도 감소한다.
2
토크는 감소하고, 입력은 증가한다.
3
토크는 증가하고, 입력은 감소한다.
4
토크가 증가하고, 입력도 증가한다.

42. 운전 코일과 기동 코일로 구성된 단상 유도 전동기의 내부에 설치되어 있으며 일정한 속도에 도달하면 기동권선을 전원으로부터 분리하는 기능을 가지고 있는 스위치는?

1
리미트 스위치
2
원심력 스위치
3
캄 스위치
4
셀렉트 스위치

43. 직류 전동기의 공급 전압을 V[V], 자속을 Φ[Wb], 전기자전류를 Ia[A], 전가지 저항을 Ra[Ω], 속도를 N[rpm] 이라 할 때, 속도의 관계식은 어떻게 되는가? (단, k는 상수이다)

1
\(N=k\frac{V+R_aI_a}{\Phi}\)
2
\(N=k\frac{V-R_aI_a}{\Phi}\)
3
\(N=k\frac{\Phi}{V+R_aI_a}\)
4
\(N=k\frac{\Phi}{V-R_aI_a}\)

44. 2대의 단권변압기를 사용해서 V 결선 하면 2대의 자기 용량은?

1
\(\frac{\text{3상 부하용량}}{\sqrt{3}}\times\frac{\text{승압전압}}{\text{고압측 정전압}}\)
2
\(2\times\frac{\text{3상 부하용량}}{\sqrt{3}}\times\frac{\text{승압전압}}{\text{고압측 정전압}}\)
3
\(3\times\frac{\text{3상 부하용량}}{\sqrt{3}}\times\frac{\text{승압전압}}{\text{고압측 정전압}}\)
4
\(2\times\frac{\text{3상 부하용량}}{3}\times\frac{\text{승압전압}}{\text{고압측 정전압}}\)

45. 변압기유의 요구 특성이 아닌 것은?

1
인화점이 높을 것
2
응고점이 낮을 것
3
점도가 클 것
4
절연 내력이 클 것

46. 병렬운전을 하고 있는 3상 동기 발전기에 동기화 전류가 흐르는 경우는 어느 때인가?

1
부하가 증가할 때
2
여자전류를 변화시킬 때
3
부하가 감소할 때
4
원동기의 출력이 변화할 대

47. 권선형 유도 전동기에서 2차 저항을 변화시켜서 속도제어를 할 경우 최대 토크?

1
항상 일정하다.
2
2차 저항에만 비례한다.
3
최대 토크가 생기는 점의 슬립에 비례한다.
4
최대 토크가 생기는 점의 슬립에 반비례한다.

48. 동기 발전기의 단자 부근에서 단락이 일어났다고 할 때 단락 전류에 대한 설명으로 옳은 것은?

1
서서히 증가한다.
2
발전기는 즉시 정지한다.
3
일정한 큰 전류가 흐른다.
4
처음은 큰 전류가 흐르나 점차로 감소한다.

49. 직류기의 손실 중 기계손에 속하는 것은?

1
브러시의 전기손
2
와전류손
3
풍손
4
전기자 권선 동손

50. 다음 중 부하의 변화에 대하여 속도 변동이 가장 큰 직류 전동기는?

1
분권 전동기
2
차동 복권 전동기
3
가동 복권 전동기
4
직권 전동기

51. 1000[kW], 500[V]의 분권 발전기가 있다. 회전수 240[rpm]이며, 슬롯수 192, 슬롯내부 도체수 6, 자극수가 12일 때, 전부하시의 자속수 [Wb]는 약 얼마인가? (단, 전기자 저항은 0.006[Ω]이고, 단중 중권이다.)

1
0.001
2
0.11
3
0.185
4
1.85

52. 3상 유도 전동기의 전원 주파수를 변화하여 속도를 제어하는 경우 전동기의 출력 P와 주파수 f 와의 관계는?

1
P∝f
2
P∝ (1) / (f)
3
225
4
240

53. 10[kVA], 2000/100[V] 변압기에서 1차로 환산한 등가 임피던스는 6.2＋j7[Ω]이다. 변압기의 %리액턴스 강하는 얼마인가?

1
0.75
2
1.75
3
3.0
4
6.0

54. 단상유도전압 조정기 2차 전압이 100±30[V]이고, 직렬권선의 전류 (2차 전류)가 5[A]인 경우의 정격 출력은 몇 [kVA]인가?

1
0.1
2
0.15
3
0.26
4
0.45

55. 4극, 60[Hz], 의 3상 동기 발전기가 있다. 회전자의 주변 속도를 240[m/s]로 하려면 회전자의 지름을 약 몇 [m]로 하여야 하는가?

1
0.03
2
1.91
3
2.5
4
3.2

56. 회전 변류기의 직류측의 전압을 변경하려면 슬립링에 가해지는 교류측 전압을 변화시킨다. 그 방법이 아닌 것은?

1
직렬리액턴스에 의한 방법
2
유도 전압 조정기에 의한 방법
3
분류저항 삽입에 의한 방법
4
부하 시 전압조정 변압기에 의한 방법

57. 단상유도 전압 조정기에 대한 설명 중 옳지 않은 것은?

1
전압, 위상의 변화가 없다.
2
회전 자계에 의한 유도작용을 한다.
3
교번 자계의 전자 유도 작용을 이용한다.
4
무단으로 스무드(smooth)하게 전압이 조정된다.

58. 동기 전동기에서 난조를 일으키는 원인이 아닌 것은?

1
회전자의 관성이 크다.
2
원동기의 토크에 고조파 토크를 포함하는 경우이다.
3
전기자 회로의 저항이 크다.
4
원동기의 조속기의 감도가 너무 예민하다.

59. 단상 직권 정류자 전동기의 기본형이 아닌 것은?

1
직권형
2
보상 직권형
3
유도 보상 직권형
4
톰슨형

60. 3상 반파정류회로에서 직류전압의 파형은 전원 전압의 주파수의 몇 배의 교류분을 포함하는가?

1
1
2
2
3
3
4
6

회로이론

61. 다음과 같은 회로의 구동점 임피던스는? (단 w는 회로의 각 주파수이다.)

1
\(2+j\omega\)
2
\(\frac{2\omega^2+j4\omega}{4+\omega^2}\)
3
\(\frac{4+j2\omega}{2+j\omega}\)
4
\(\frac{4+j2\omega}{4+\omega^2}\)

62. 정전용량 C 만의 회로에서 100[V], 60[Hz]의 교류를 가했을 때 60[mA]의 전류가 흐른다면 C는 몇 [㎌]인가?

1
5.26
2
4.32
3
3.59
4
1.59

63. 대칭 6상 기전력의 선간 전압과 상기전력의 위상차는?

1
120
2
60
3
30
4
15

64. 어떤 회로에서 j＝10sin(314t－ (π) / (6))[A]의 전류가 흐른다. 이를 복소수로 표시하면?

1
6.12－j3.54
2
17.32－j5
3
3.54－j6.12
4
5－j17.32

65. 어느 회로에서 전압과 전류의 실효값이 각각 60[V], 10[A]이고, 역률이 0.8일 때 무효전력은 몇 [var]인가?

1
360
2
300
3
200
4
100

66. 기본파의 30[%]인 제3고조파와 기본파의 20[%]인 제5고조파를 포함하는 전압파의 왜형률은 약 얼마인가?

1
0.21
2
0.33
3
0.36
4
0.42

67. A, B, C, D 4단자 정수의 관계를 올바르게 나타낸 것은?

1
AD＋BD＝1
2
AB - CD＝1
3
AB＋CD＝1
4
AD - BC＝1

68. R[Ω]의 3개의 저항을 전압 E[V]의 3상 교류 선간에 그림과 같이 접속할 때 선전류 [A]는 얼마인가?

1
(E) / ((√3 R))
2
(√3 E) / R
3
(E) / (3R)
4
(3E) / (R)

69. 어떤 교류의 평균값이 56 [V]일 때, 실효값은 몇 [V]인가?

1
\(\frac{56\pi}{2}\)
2
\(\frac{56}{2\pi}\)
3
\(\frac{56}{2}\)
4
\(\frac{56\pi}{2\sqrt2}\)

70. coswt의 라플라스 변환은?

1
(s) / ((s^2 + w^2))
2
(-s) / ((s^2 + w^2))
3
(w) / ((s^2 + w^2))
4
(w) / ((s^2 - w^2))

71. 다음과 같은 회로에서 a, b 양단의 전압은 몇 [V]인가?

1
1
2
2
3
2.5
4
3.5

72. 저항 R1[Ω], R2[Ω] 및 인덕턴스 L[H]이 직렬로 연결된 회로의 시정수 [s]는?

1
\(\frac{L}{R_1+R_2}\)
2
(R₁ + R₂) / L
3
(- L) / ((R₁ + R₂))
4
(L) / ((R₁ + R₂))

73. 8[Ω]인 저항과, 6[Ω]의 용량리액턴스 직렬회로에 E＝28-j4[V]인 전압을 가했을 때 흐르는 전류는 몇 [A]인가?

1
3.5－j0.5
2
2.48＋j1.36
3
2.8－j0.4
4
5.3＋j2.21

74. 대칭 3상 Y 결선에서 선간전압이 100 √3[V]이고, 각 상의 임피던스 Z＝30＋j40[Ω]의 평형부하일 때 선전류는 몇 [A]인가?

1
2
2
2 √2
3
5
4
5 √3

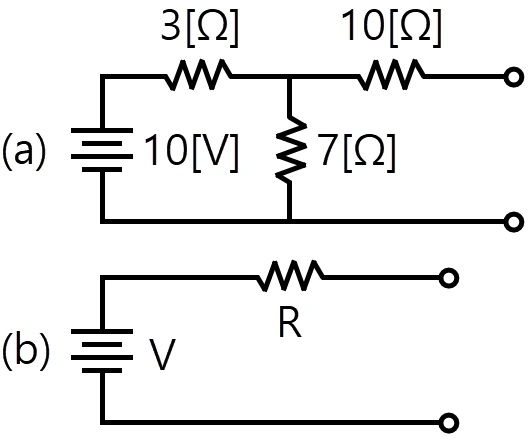

75. 테브낭 정리를 사용하여 다음의 (a) 회로를 (b)와 같은 등가 회로로 바꾸려 한다.V[V]와 R[Ω]의 값은?

1
7, 9.1
2
10, 9.1
3
7, 6.5
4
10, 6.5

76. 두개의 코일 a, b가 있다. 두 개를 직렬로 접속 하였더니 합성 인덕턴스가 119[mH]이었고, 극성을 반대로 접속 하였더니 합성 인덕턴스가 11[mH]이었다. 코일 a의 자기 인덕턴스가 20[mH]라면 결합 계수 K는 얼마인가?

1
0.6
2
0.7
3
0.8
4
0.9

77. 위상정수β＝10[rad/km], 위상 속도 v＝20[m/s]일 때 각 주파수 w는 몇 [rad/s]인가?

1
0.1
2
0.2
3
14.1
4
200

78. 다음과 같은 회로에서 출력전압 V2의 위상은 입력전압 V1보다 어떠한가?

1
같다.
2
앞선다.
3
뒤진다.
4
전압과 관계없다.

79. 다음과 같은 전기회로의 입력을 e1, 출력을 e0라고 할 때, 전달 함수는? (단, T＝ (L) / (R)이다.)

1
\(Ts+1\)
2
\(T^2s^2+1\)
3
\(\frac{1}{Ts+1}\)
4
\(\frac{Ts}{Ts+1}\)

80. 다음과 같은 회로에서 t＝0인 순간에 스위치 S를 닫았다. 이 순간에 인덕턴스 L에 걸리는 전압은? (단, L의 초기 전류는 0이다.)

1
0
2
E
3
\(\frac{LE}{R}\)
4
\(\frac{E}{R}\)

전기설비기술기준 및 판단기준

81. 특별고압 가공전선로의 시설에 대한 내용 중 옳지 않은 것은?

1
특별고압 가공전선을 지지하는 애자장치는 2련 이상의 현수애자 또는 장간애자를 사용한다.
2
A종 철주를 지지물로 사용하는 경우의 경간은 75m 이하이다.
3
사용 전압이 100000V를 초과하는 특고압 가공전선은 지락 또는 단락이 생겼을 때에는 1초 이내에 자동적으로 이를 전로로부터 차단하는 장치를 시설한다.
4
전선으로 케이블을 사용하는 경우 조가용선에 행거를 사용하여 시설하며, 행거의 간격은 1m 이하로 시설한다.

82. 다음 중 전선로의 종류에 속하지 않는 것은?

1
산간 전선로
2
수상 전선로
3
물밑 전선로
4
터널 안 전선로

83. 옥내에 시설하는 고압의 이동전선의 종류로 알맞은 것은?

1
600V 비닐 절연전선
2
비닐 캡타이어 케이블
3
600V 고무 절연 전선
4
고압용의 3종 클로로프렌 캡타이어 케이블

84. 사용 전압이 저압인 전로에서 정전이 어려운 경우 등 절연저항 측정이 곤란한 경우에는 누설 전류를 몇 [mA] 이하로 유지하여야 하는가?

1
0.1
2
1.0
3
10
4
100

85. 다음 중 전력보안 통신용 전화설비를 하여야 하는 곳의 기준으로 옳은 것은?

1
2이상의 급전소 상호 간과 이들을 총합 운용하는 급전소 간
2
3 이상의 급전소 상호 간과 이들을 총합 운용하는 급전 소간
3
원격감시제어가 되는 발전소
4
원격감시 제어가 되는 변전소

86. 사용전압이 400[V]미만인 저압 가공전선은 케이블이나 절연전선인 경우를 제외하고 인장강도가 3.43[kN]이상인 것 또는 지름이 몇 ㎜]이상의 경동선이어야 하는가?

1
1.2
2
2.6
3
3.2
4
4

87. 제2종 접지공사에 사용하는 접지선을 사람이 접촉할 우려가 있는 곳에 시설하는 경우, 접지선의 어느 부분을 합성수지관 또는 이와 동등 이상의 절연효력 및 강도를 가지는 몰드로 덮어야 하는가?

1
지하 30㎝로부터 지표상 2m까지
2
지하 50㎝로부터 지표상 1.2m까지
3
지하 60㎝로부터 지표상 1.8m까지
4
지하 75㎝로부터 지표상 2m까지

88. 전압 조정기의 내장권선을 이상전압으로부터 보호하기 위하여 특히 필요한 경우에는 그 권선에 몇 종 접지 공사를 하여야 하는가?

1
1종
2
2종
3
3종
4
특별 3종

89. 사용전압이 몇 [V] 이상의 변압기를 설치하는 곳에는 절연유의 구외 유출 및 지하침투를 방지하기 위하여 절연유 유출 방지설비를 하여야 하는가?

1
10, 000
2
20, 000
3
100, 000
4
300, 000

90. 정류기의 전로로 대지전압이 220V 라고 한다. 이 전로의 절연저항값에 대하여 바르게 설명한 것은 ?

1
0.1MΩ 이상으로 유지하여야 한다.
2
0.1MΩ 이하로 유지하여야 한다.
3
0.2MΩ 이상으로 유지하여야 한다.
4
0.2MΩ 이하로 유지하여야 한다.

91. 지중전선로를 직접 매설식에 의하여 차량 기타 중량물의 압력을 받을 우려가 있는 장소에 시설할 경우에는 그 매설 깊이를 최소 몇 [m]이상으로 하여야 하는가?

1
1.0
2
1.2
3
1.5
4
1.8

92. 전압의 종별을 구분할 때 직류에서의 고압의 범위는?

1
600V를 넘고 6600V 이하인 것
2
750V를 넘고 7000V 이하인 것
3
600V를 넘고 7000V 이하인 것
4
750V를 넘고 6600V 이하인 것

93. 철도·궤도 또는 자동차도 전용터널안의 전선로를 시설할 때 저압 전선은 인장강도가 몇 [kN] 이상의 절연전선을 사용하여야 하는가?

1
1.38
2
2.30
3
2.46
4
5.26

94. 옥내에 시설하는 저압 전선에 나전선을 사용할 수 있는 경우는 다음 중 어느 것인가?

1
금속 덕트 공사에 의하여 시설하는 경우
2
버스 덕트 공사에 의하여 시설하는 경우
3
합성 수지관 공사에 의하여 시설하는 경우
4
플로어 덕트 공사에 의하여 시설하는 경우

95. 일반주택 및 아파트 각 호실의 현관등과 같은 조명용 백열전등을 설치할 때에는 타임스위치를 시설하여야 한다. 몇 분 이내에 소등되는 것이어야 하는가?

1
1분
2
3분
3
5분
4
7분

96. 345kV의 가공송전선로를 평지에 건설하는 경우 전선의 지표상 높이는 최소 몇 [m]이상이어야 하는가?

1
7.58
2
7.95
3
8.28
4
8.85

97. 35000v의 특별고압 가공 전선과 가공 약전류 전선을 동일 지지물에 시설하는 경우, 특별고압 가공전선로는 몇 종 특별고압 보안공사에 의하여야 하는가?

1
제1종
2
제2종
3
제3종
4
제4종

98. 저압 옥내배선에 미네럴인슈레이션케이블을 사용하는 경우 단면적은 몇 [㎟]이상 이어야 하는가?

1
0.75
2
1.0
3
1.2
4
1.25

99. 교류 전차선과 식물사이의 이격거리는 몇 [m]이상이어야 하는가?

1
1.0
2
1.5
3
2.0
4
2.5

100. 고압용의 개폐기·차단기·피뢰기 기타 이와 유사한 기구로서 동작 시에 아크가 생기는 것은 목재의 벽 또는 천장 기타의 가연성 물질로부터 몇 [m]이상 떼어놓아야 하는가?

1
0.5
2
1.0
3
2.0
4
3.0

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

69

70

71

72

73

74

75

76

77

78

79

80

81

82

83

84

85

86

87

88

89

90

91

92

93

94

95

96

97

98

99

100

채점하기

hide

reset

타이머

전기산업기사 2009년 2회

채점 중입니다..

점수 0점 ( 0 / 0 )

소요 시간: O분O초

과목 명	문제수	맞춘문제	환산점수

모든 문제들의 저작권은 원저작권자에게 있습니다. 본 사이트는 웹상에 공개되어 있는 문제만 모아서 보여드립니다.
저작권 안내 데이터 보호 안내 제휴 문의

copyright 2026 뉴비티::새로운 CBT 시스템 - newbt.kr (Listed on LeanVibe)
