1. ε1>ε2인 두 유전체의 경계면에 전계가 수직일 때 경계면에 작용하는 힘의 방향은?

• 1
   전계의 방향
• 2
   전속 밀도의 방향
• 3
   ε₁의 유전체에서 ε₂의 유전체 방향
• 4
   ε₂의 유전체에서 ε₁의 유전체 방향

2. 권수 500회이고 자기 인덕턴스가 0.05[H]인 코일이 있을 때 여기에 전류 5[A]를 흘리면 자속 쇄교수는 몇 [Wb]인가?

• 1
   0.15
• 2
   0.25
• 3
   15
• 4
   25

3. 내반경 a[m], 외반경 b[m], 길이 l[m]인 동축 케이블의 내원통 도체와 외원통 도체 간에 유전율 ε[F/m], 도전율 σ[S/m]인 손실유전체를 채웠을 때 양 원통간의 저항 [Ω]을 나타내는 식은?

• 1
   \(R=\frac{0.16\sigma}{\epsilon l}\ln\frac{b}{a}\,[\Omega]\)
• 2
   \(R=\frac{0.08}{\sigma l}\ln\frac{b}{a}\,[\Omega]\)
• 3
   \(R=\frac{0.32}{\sigma l}\ln\frac{b}{a}\,[\Omega]\)
• 4
   \(R=\frac{0.16}{\sigma l}\ln\frac{b}{a}\,[\Omega]\)

4. 진공 중에 미소 선전류 I·dl[A/m]에 기인된 r[m]떨어진 점 P에 생기는 자계 dH[A/m]를 나타내는 식은?

• 1
   \(dH=\frac{I\,dl\times a_r}{4\pi r^2}\,[A/m]\)
• 2
   \(dH=\frac{a_r\times I\,dl}{8\pi\mu_0 r^2}\,[A/m]\)
• 3
   \(dH=\frac{I\,dl\times a_r}{4\pi\mu_0 r^2}\,[A/m]\)
• 4
   \(dH=\frac{a_r\times I\,dl}{8\pi r^2}\,[A/m]\)

5. 비투자율μr＝4인 자성체 내에서 주파수 1[GHz]인 전자기파의 파장[m]은 ?

• 1
   0.1
• 2
   0.15
• 3
   0.25
• 4
   0.4

6. 잔자계에서 전파속도와 관계없는 것은?

• 1
   도전율
• 2
   유전율
• 3
   비투자율
• 4
   주파수

7. 전기력선의 성질에 대한 설명 중 옳지 않은 것은?

• 1
   전기력선의 방향은 그 점의 전계의 방향과 일치하며, 밀도는 그 점에서의 전계의 크기와 같다.
• 2
   전기력선은 부전하에서 시작하여 정전하에서 그친다.
• 3
   단위전하에서는 \(\frac{1}{\epsilon_0}\)개의 전기력선이 출입한다.
• 4
   전기력선은 전위가 높은 점에서 낮은 점으로 향한다.

8. 그림에서 2[㎌]의 콘덴서에 축적되는 에너지[J]는?

• 1
   3.6×10-3
• 2
   4.2×10-3
• 3
   3.6×10-2
• 4
   4.2×10-4

9. 자체 인덕턴스가 100[mH]인 코일에 전류가 흘러 20[J]의 에너지가 축적되었다. 이때 흐르는 전류[A]는?

• 1
   2
• 2
   10
• 3
   20
• 4
   50

10. 전류 2π[A]가 흐르고 있는 무한직선도체로부터 2[m]만큼 떨어진 자유공간 내 P점의 자속밀도의 세기[Wb/㎡]는?

• 1
   \(\frac{\mu_0}{8}\)
• 2
   \(\frac{\mu_0}{4}\)
• 3
   \(\frac{\mu_0}{2}\)
• 4
   \(\mu_0\)

11. 비유전율 9인 유전체 중에 1㎝의 거리를 두고 1μC과 2μC의 두 점전하가 있을 때 서로 작용하는 힘[N]은?

• 1
   18
• 2
   20
• 3
   180
• 4
   200

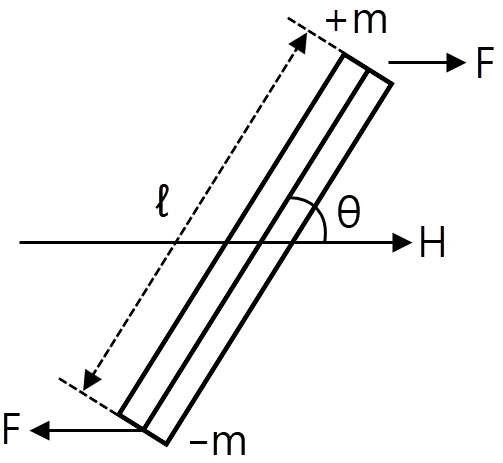

12. 그림과 같이 균일한 자계의 세기 H[AT/m] 내에 자극의 세기가 ±m[Wb], 길이 ℓ[m]인 막대자석을 그 중심 주위에 회전할 수 있도록 놓는다. 이때 자석과 자계의 방향이 이룬 각을 θ라고 하면 자석이 받는 회전력[N·m]은?

• 1
   mℓHcosθ
• 2
   mℓHsinθ
• 3
   2mℓHsinθ
• 4
   2mℓHtanθ

13. Q[C]의 전하를 가진 반지름 a[m]의 도체구를 비유전율 εs인 기름탱크에서 공기 중으로 꺼내는데 필요한 에너지[J]는?

• 1
   \(\frac{Q^2}{8\pi\epsilon_0a}\left(1-\frac{1}{\epsilon_s}\right)\)
• 2
   \(\frac{Q^2}{4\pi\epsilon_0a}\left(1-\frac{1}{\epsilon_s}\right)\)
• 3
   \(\frac{Q^2}{\pi\epsilon_0a}\left(1-\frac{1}{\epsilon_s}\right)\)
• 4
   \(\frac{Q^2}{16\pi\epsilon_0a}\left(1-\frac{1}{\epsilon_s}\right)\)

14. 투자율이 서로 다른 두 자성체의 경계면에서 굴절각에 대한 설명으로 옳은 것은?

• 1
   투자율에 비례한다.
• 2
   투자율에 반비례한다.
• 3
   투자율에 관계없이 일정하다.
• 4
   비투자율과 자속에 비례한다.

15. 평형상태에서 도체의 전하분포와 전계에 관한 성질로 옳지 않은 것은?

• 1
   도체 내부에는 전계가 0이 아니다.
• 2
   대전된 도체의 전하는 도체 표면에만 존재한다.
• 3
   대전된 도체 표면은 동일 전위에 있다.
• 4
   대전된 도체 표면의 각 점의 전기력선은 표면에 수직이다.

16. v[m/s]의 속도로 전자가 B[Wb/㎡]의 평등 자계에 직각으로 들어가면 원운동을 한다. 이때의 각속도 w[rad/s]와 주기 T[sec]에 해당되는 것은? (단, 전자의 질량은 m, 전자의 전하량은 e이다.)

• 1
   \(\omega=\frac{m}{eB},\;T=\frac{eB}{2\pi m}\)
• 2
   \(\omega=\frac{eB}{m},\;T=\frac{2\pi m}{eB}\)
• 3
   \(\omega=\frac{mv}{eB},\;T=\frac{2\pi B}{eB}\)
• 4
   \(\omega=\frac{em}{B},\;T=\frac{2\pi m}{Bv}\)

17. 무한장 직선 전하로부터 수직거리 ρ[m]되는 점에서 전계의 세기는?

• 1
   ρ에 반비례
• 2
   ρ에 비례
• 3
   ρ2에 비례
• 4
   ρ2에 반비례

18. 등전위면에 대한 설명으로 옳은 것은 ?

• 1
   전기력선은 등전위면과 평행하게 지나간다.
• 2
   전하를 갖고 등전위면에 따라 이동하면 일이 생긴다.
• 3
   다른 전위의 등전위면은 서로 교차한다.
• 4
   점전하가 만드는 전계의 등전위면은 동심구면이다.

19. 무한길이의 직선 도체에 전하가 균일하게 분포되어 있다. 이 직선 도체로부터 ℓ[m] 거리에 있는 점의 전계의 세기는?

• 1
   ℓ에 비례한다.
• 2
   ℓ에 반비례한다.
• 3
   ℓ2에 비례한다.
• 4
   ℓ2에 반비례한다.

20. 진공 중에서 8π[Wb]의 자하로부터 발산되는 총 자력선의 수는?

• 1
   107개
• 2
   2×107개
• 3
   8π×107개
• 4
   개 (10^7) / (8π)

21. 저항 10[Ω] 리액턴스 15[Ω]인 3상 송전선이 있다. 수전단 전압 60[kV], 부하역률 0.8(늦음), 전류 100[A]라 한다. 이때 송전단 전압은 약 몇 [kV]인가?

• 1
   36
• 2
   63
• 3
   109
• 4
   120

22. 전원이 양단에 있는 방사상 송전선로의 단락 보호에 사용되는 계전기의 조합 방식은?

• 1
   방향거리 계전기와 과전압 계전기의 조합
• 2
   방향단락 계전기와 과전류 계전기의 조합
• 3
   선택접지 계전기와 과전류 계전기의 조합
• 4
   부족전류 계전기와 과전압 계전기의 조합

23. 송전선로에서 코로나 임계전압이 높아지는 경우는?

• 1
   온도가 높아지는 경우
• 2
   상대공기 밀도가 작을 경우
• 3
   전선의 지름이 큰 경우
• 4
   기압이 낮은 경우

24. 피뢰기의 구조는?

• 1
   특성 요소와 소호 리액터
• 2
   특성요소와 콘덴서
• 3
   소호리액터와 콘덴서
• 4
   특성요소와 직렬갭

25. 증기터빈의 팽창 도중에 증기를 추출하는 형태의 터빈은?

• 1
   복수 터빈
• 2
   배압 터빈
• 3
   추기 터빈
• 4
   배기 터빈

26. 동일 굵기의 전선으로 된 3상 3선식 2회선 송전선이 있다. A회선의 전류는 100[A], B회선의 전류는 50[A]이고, 선로 손실은 합계 50[kW]이다. 개폐기를 닫아서 두 회선을 병렬로 사용하여 합계 150[A]의 전류를 통하도록 하려면 선로 손실[kW]은?

• 1
   40
• 2
   45
• 3
   50
• 4
   55

27. 전력용 퓨즈를 차단기와 비교할 때 옳지 않은 것은?

• 1
   소형 경량이다.
• 2
   고속도 차단을 할 수 없다.
• 3
   큰 차단 용량을 갖는다.
• 4
   보수가 간단하다.

28. 한류 리액터의 사용 목적은?

• 1
   충전 전류의 제한
• 2
   단락 전류의 제한
• 3
   누설 전류의 제한
• 4
   접지 전류의 제한

29. 설비 용량 및 수용률이 표와 같은 수용가가 있다. 수용가 상호간에 부등률을 1.1로 할 때, 합성 최대 전력[kW]은?

수용가
설비용량 [kW]
수용률 [%]
A
160
50
B
150
60
C
100
50

• 1
   150
• 2
   200
• 3
   220
• 4
   242

30. 원자력 발전의 특징으로 적절하지 않은 것은?

• 1
   처음에는 과잉량의 핵연료를 넣고 그 후에는 조금씩 보급하면 되므로 연료의 수송기지와 저장 시설이 크게 필요하지 않다.
• 2
   핵연료의 허용온도와 열전달 특성 등에 의하여 증발 조건이 결정되므로 비교적 저온, 저압의 증기로 운전된다.
• 3
   핵분열 생성물에 의한 방사선 장해와 방사선 폐기물이 발생하므로 방사선 측정기, 폐기물 처리장치 등이 필요하다.
• 4
   기력 발전보다 발전소 건설비가 낮아 발전원가 면에서 유리하다.

31. 가공 송전선의 인덕턴스가 1.3[mH/㎞]이고 정전용량이 0.009[㎌/㎞]일 때 파동 임피던스는 약 몇 [Ω]인가?

• 1
   350
• 2
   380
• 3
   400
• 4
   420

32. 흡출관이 필요하지 않은 수차는?

• 1
   사류 수차
• 2
   카플란 수차
• 3
   프란시스 수차
• 4
   펠톤 수차

33. 345[kV] 송전 계통의 절연협조에서 충격절연 내력의 크기순으로 적합한 것은?

• 1
   선로애자＞차단기＞변압기＞피뢰기
• 2
   선로애자＞변압기＞차단기＞피뢰기
• 3
   변압기＞차단기＞선로애자＞피뢰기
• 4
   변압기＞선로애자＞차단기＞피뢰기

34. 전력 원선도의 가로축과 세로축이 나타내는 것은?

• 1
   최대전력, 피상전력
• 2
   유효전력, 무효전력
• 3
   조상용량, 송전손실
• 4
   송전효율, 코로나 손실

35. 그림과 같은 저압배전선이 있다. FA, FB, BC간의 저항은 각각 0.1[Ω], 0.1[Ω], 0.2[Ω]이고, A, B, C 점에 전등(역률 100%)부하가 각각 5[A], 15[A], 10[A]가 걸려 있다. 지금 급전점 F의 전압을 105[V]라 하면 C점의 전압[V]은? (단, 선로의 리액턴스는 무시한다.)

• 1
   102.5
• 2
   100.5
• 3
   97.5
• 4
   95.5

36. 송전선로에서 매설지선의 설치 목적으로 가장 알맞은 것은?

• 1
   코로나 전압의 감소
• 2
   역섬락 방지
• 3
   철탑 기초의 강도 보강
• 4
   절연 강도의 증가

37. 설비용량 800[kW], 부등률 1.2, 수용률 60[%]일 때 변전시설 용량은 최저 몇 [kVA] 이상 이어야 하는가? (단, 역률은 90[%] 이상 유지되어야 한다고 한다.)

• 1
   450
• 2
   500
• 3
   550
• 4
   600

38. 154/22.9[kV], 40[MVA], 3상 변압기의 %리액턴스가 14[%]라면, 고압측으로 환산한 리액턴스는 약 몇 [Ω]인가?

• 1
   63
• 2
   73
• 3
   83
• 4
   93

39. 조상설비와 거리가 먼 것은?

• 1
   분로 리액터
• 2
   상순 표시기
• 3
   전력용 콘덴서
• 4
   동기 조상기

40. 공기 차단기에 비하여SF6 가스 차단기의 특징으로 볼 수 없는 것은?

• 1
   같은 압력에서 공기의 2~3배 정도의 절연 내력이 있다.
• 2
   차단 시 폭발음이 없다.
• 3
   소전류 차단 시 이상 전압이 높다.
• 4
   아크에 SF6가스는 분해되지 않고 무독성이다.

41. 직류 분권 발전기의 브러시를 중성축에서 회전방향 쪽으로 이동하면 전압은?

• 1
   상승한다.
• 2
   급격히 상승한다.
• 3
   변화하지 않는다.
• 4
   감소한다.

42. 3상 유도 전동기의 운전 중 전압이 80[%]로 떨어지면 부하 회전력은 몇 [%]정도로 되는가?

• 1
   94
• 2
   80
• 3
   72
• 4
   64

43. 유도 전동기의 고정자 철심(규소 강판)의 두께는 보통 몇 [㎜]인가?

• 1
   0.25~0.35
• 2
   0.35~0.5
• 3
   0.5~0.7
• 4
   0.7~0.85

44. 2대의 변압기로 V결선하여 3상 변압하는 경우 변압기 이용률[%]은?

• 1
   57.8
• 2
   66.6
• 3
   86.6
• 4
   100

45. 100[kVA]의 단상 변압기가 역률 80[%]에서 전부하 효율이 95[%]이면 역률 50[%]의 전부하에서의 효율은 약 몇 [%]인가?

• 1
   84
• 2
   88
• 3
   92
• 4
   96

46. 전기자 총 도체수 500, 6극, 중권의 직류 전동기가 있다. 전기자 전 전류가 100[A]일 때의 발생 토크[㎏•m]는 약 얼마인가? (단, 1극당 자속수는 0.01[Wb]이다.)

• 1
   8.12
• 2
   9.54
• 3
   10.25
• 4
   11.58

47. 3상 전원에서 2상 전압을 얻고자 할 때 다음 결선 중 맞는 것은?

• 1
   포크 결선
• 2
   환상 결선
• 3
   스코트 결선
• 4
   대각 결선

48. 단상 유도 전동기와 3상 유도 전동기를 비교했을 때, 단상 유도 전동기에 해당 되는 것은?

• 1
   역률, 효율이 좋다.
• 2
   중량이 작아진다.
• 3
   기동 장치가 필요하다.
• 4
   대용량이다.

49. 브러시 홀더(brush holder)는 브러시를 정류자면의 적당한 위치에서 스프링에 의하여 항상 일정한 압력으로 정류자 면에 접촉하여야 한다. 가장 적당한 압력은?

• 1
   1~2[㎏/㎠]
• 2
   0.5~1[㎏/㎠]
• 3
   0.15~0.25[㎏/㎠]
• 4
   0.01~0.15[㎏/㎠]

50. 권수비가 1 : 3인 변압기(이상적인 변압기)를 사용하여 교류 100[V]의 입력을 가했을 때, 전파 정류하면 출력 전압[V]의 평균치는 얼마인가?

• 1
   300
• 2
   300 √2
• 3
   (300 √2) / π
• 4
   (600 √2) / π

51. 동기 발전기의 기전력의 파형을 정현파로 하기 위해 채용되는 방법이 아닌 것은?

• 1
   매극 매상의 슬롯수 q를 작게 한다.
• 2
   반폐 슬롯을 사용한다.
• 3
   단절권 및 분포권으로 한다.
• 4
   공극의 길이를 크게 한다.

52. 정격 출력 20[kW], 정격 전압 100[V], 정격 회전속도 1500[rpm]의 직류 직권발전기가 있다 정격 상태로 운전하고 있을 때, 속도를 1300[rpm]으로 떨어뜨리고 전과 같은 부하 전류를 흘렀을 때, 단자 전압은 몇 [V]가 되겠는가? (단, 전기자 저항은 0.05[Ω]이다.)

• 1
   68.5
• 2
   79
• 3
   85.3
• 4
   95.4

53. 동기 전동기를 부족여자로 운전하면 어떠한 작용을 하는가?

• 1
   충전 전류가 흐른다.
• 2
   콘덴서 작용을 한다.
• 3
   뒤진 전류가 흐른다.
• 4
   뒤진 전류를 보상한다.

54. 병렬 운전 중인 A, B두 동기 발전기 중 A발전기의 여자를 B발전기 보다 강하게 하면 A발전기는?

• 1
   부하 전류가 증가한다.
• 2
   90도 지상 전류가 흐른다.
• 3
   동기화 전류가 흐른다.
• 4
   90도 진상 전류가 흐른다.

55. 6극 200[V], 10[kW]의 3상 유도전동기가 960[rpm]으로 회전하고 있을 때의 회전자 기전력의 주파수 [Hz]는? (단, 전원의 주파수는 60[Hz]이다.)

• 1
   12
• 2
   8
• 3
   6
• 4
   4

56. 직류기에서 양호한 정류를 얻을 수 있는 조건이 아닌 것은?

• 1
   전기자 코일의 인덕턴스를 작게 한다.
• 2
   정류주기를 크게 한다.
• 3
   자속 분포를 줄이고 자기적으로 포화시킨다.
• 4
   브러시의 접촉 저항을 작게 한다.

57. 단상 및 3상 유도전압 조정기에 관하여 옳게 설명한 것은?

• 1
   단락 권선은 단상 및 3상 유도전압 조정기 모두 필요하다.
• 2
   3상 유도전압 조정기에는 단락 권선이 필요 없다.
• 3
   3상 유도전압 조정기의 1차와 2차 전압은 동상이다.
• 4
   단상 유도전압 조정기의 기전력은 회전 자계에 의해서 유도된다.

58. 비돌극형 동기 발전기의 단자 전압(1상)을 V, 유도 기전력(1상)을 E, 동기 리액턴스(1상)를 Xs, 부하각을 δ라 하면 1상의 출력[W]은 약 얼마인가?

• 1
   (EV) / (X_s cosδ)
• 2
   (EV) / (X_s sinδ)
• 3
   (E^2 V) / X_s cosδ
• 4
   (E V^2) / X_s cosδ

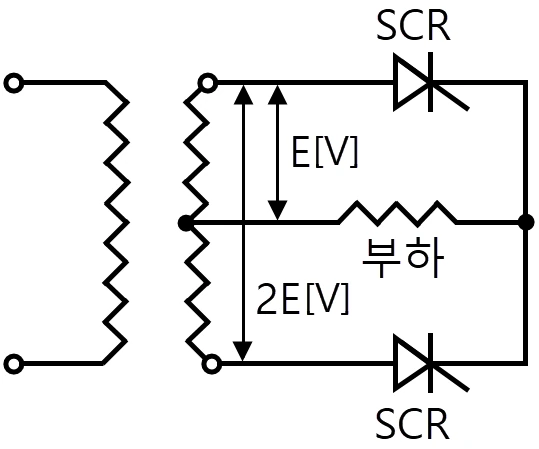

59. 그림과 같이 단상전파정류회로 (단상 중앙탭 사용)에서 피크 역전압(PIV) [V]은?

• 1
   √2 E
• 2
   2 √2 E
• 3
   (√2) / (π E)
• 4
   (2 √2 ) / π E

60. 교류 전압제어기를 전원과 부하회로에 연결된 조광기에 교류 실효 전압을 변화시켜서 사용할 수 있는 소자 중 가장 적합한 것은 ?

• 1
   파워트랜지스터
• 2
   트라이액
• 3
   MOS-FET
• 4
   다이오드

61. 전압의 순시값이 3＋10 √2sinwt[V]일 때 실효값은?

• 1
   10.4
• 2
   11.6
• 3
   12.5
• 4
   16.2

62. f(t)＝sint＋2cost를 라플라스 변환하면?

• 1
   (2s) / ((s^2 + 1))
• 2
   (2s+1) / (((s + 1)^2))
• 3
   (2s+1) / ((s^2 + 1))
• 4
   (2s) / (((s + 1)^2))

63. 다음 ( ) 안에 들어갈 내용으로 가장 적합한 것은?

3상 3선식에서는 회로의 평형, 불평형 또는 부하의 ∆, Y에 불구하고, 세 선전류의 합은 0이므로 선전류의 ( )은 0이다.

• 1
   정상분
• 2
   역상분
• 3
   영상분
• 4
   평형분

64. 24[Ω] 저항에 미지의 저항 Rx를 직렬로 접속한 후 전압을 가했을 때, 24[Ω] 양단의 전압이 72[V]이고, 저항 Rx 양단의 전압이 45[V]이면 저항 Rx는?

• 1
   20
• 2
   15
• 3
   10
• 4
   8

65. 다음의 회로가 정 저항 회로가 되기 위한 L[H]의 값은?

• 1
   1
• 2
   0.1
• 3
   0.01
• 4
   0.001

66. 의 역라플라스 변환은? (F(s) = 2) / (((s+1)(s+3)))

• 1
   e-t－e-3t
• 2
   e-t－e3t
• 3
   et－e3t
• 4
   et－e-3t

67. 2전력계법을 써서 대칭 평형 3상 전력을 측정하였더니 각 전력계가 500[W], 300[W]를 지시하였다면, 전 전력[W]은?

• 1
   200
• 2
   300
• 3
   500
• 4
   800

68. 어떤 부하에 100sin(100πt＋ (π) / (6))[V]의 전압을 가했을 때, 흐르는 전류가 100cos(100πt－)[A]이었다면 이 부하의 소비전력[W]은? (π) / (3)

• 1
   250
• 2
   433
• 3
   500
• 4
   866

69. 평형 3상 유도전동기의 출력이 10[HP], 선간전압 200[V], 효율90[%], 역률 85[%]일 때, 이 전동기에 유입되는 선전류는 약 몇 [A]인가? (단, 1[HP]는 746[W]이다.)

• 1
   40
• 2
   28
• 3
   20
• 4
   14

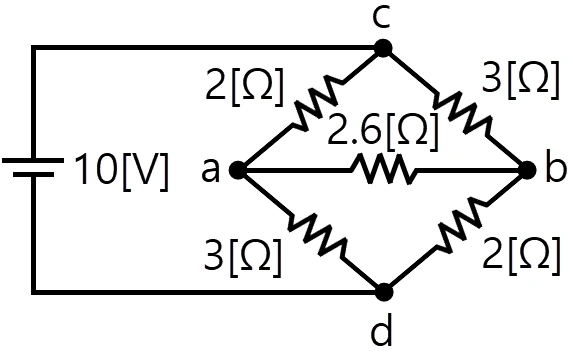

70. 다음과 같은 회로에서 저항 2.6[Ω]에 흐르는 전류[A]는?

• 1
   0.1
• 2
   0.2
• 3
   0.4
• 4
   0.8

71. 비정현파의 전압이 3＋10 √2sinωt＋5sin(3ωt)[V]일 때 실효치[V]는? √2

• 1
   11.5
• 2
   10.5
• 3
   9.5
• 4
   8.5

72. 정현파 교류전압의 파고율은?

• 1
   0.91
• 2
   1.11
• 3
   1.41
• 4
   1.73

73. 다음과 같은 4단자망의 4단자 정수 중 D의 값은?

• 1
   Z₂
• 2
   (1 + Z₂) / (Z₁)
• 3
   (1 + Z₂) / (Z₃)
• 4
   1 + Z₂ × Z₃

74. 3상 불평형 전압에서 영상 전압이 140[V]이고, 정상 전압이 600[V], 역상 전압이 280[V]이면 전압의 불평형률은?

• 1
   0.67
• 2
   0.47
• 3
   0.23
• 4
   0.12

75. 주기적인 구형파 신호의 구성은?

• 1
   직류성분만으로 구성된다.
• 2
   기본파 성분만으로 구성된다.
• 3
   고조파 성분만으로 구성된다.
• 4
   직류성분, 기본파 성분, 무수히 많은 고조파 성분으로 구성 된다.

76. 3상 불평형 전압을 Va, Vb, Vc라고 할 때 정상 전압은? (단, (a= - 1) / (2 + j √3 / 2) 이다.)

• 1
   \(\frac13(V_a+aV_b+a^2V_c)\)
• 2
   \(\frac13(V_a+a^2V_b+aV_c)\)
• 3
   \(\frac13(V_a+a^2V_b+V_c)\)
• 4
   \(\frac13(V_a+V_b+V_c)\)

77. 다음 회로에서 S를 닫은 후 t＝2초일 때 회로에 흐르는 전류는 약 몇 [A]인가?

• 1
   3.7
• 2
   4.6
• 3
   5.2
• 4
   6.3

78. 10[kVA]의 변압기 2대로 공급할 수 있는 최대 3상 전력은 약 몇 [kVA]인가? (단, 결선은 V결선 시이다.)

• 1
   20
• 2
   17.3
• 3
   10
• 4
   8.7

79. v=10＋100 √2sinωt＋100sin(3ωt)[V]인 전압을 가할 때 제3고조파 전류의 실효값[A]은? (단, R＝8[Ω], ωL＝2[Ω]이다.) √2

• 1
   10
• 2
   5
• 3
   3
• 4
   1

80. Y결선의 전원에서 각 상전압이 220[V]일 때 선간전압은?

• 1
   127
• 2
   220
• 3
   311
• 4
   381

81. 사용전압이 22.9[kV]인 가공 전선이 삭도와 제1차 접근 상태로 시설되는 경우, 가공 전선과 삭도 또는 삭도용 지주 사이의 이격거리는 최소 몇 [m] 이상으로 하여야 하는가? (단, 전선으로는 특고압 절연전선을 사용한다고 한다.)

• 1
   0.5
• 2
   1
• 3
   2
• 4
   2.12

82. 사용 전압이 400[V]를 넘는 저압 옥내배선을 애자사용 공사에 의하여 시설하는 경우 전선의 지지점간의 거리는 몇 [m] 이하이어야 하는가? (단, 전선을 조영재 윗면 또는 옆면에 따라 붙이지 않은 경우이다.)

• 1
   2
• 2
   4
• 3
   4.5
• 4
   6

83. 특고압 가공전선이 저고압 가공전선과 제1차 접근 상태로 시설하는 경우, 66[kV] 특고압 가공전선과 저고압 가공전선 사이의 이격거리는 몇 [m] 이상이어야 하는가?

• 1
   2.0
• 2
   2.12
• 3
   2.2
• 4
   2.5

84. 석유류를 저장하는 장소의 저압 옥내 전기설비에 사용할 수 없는 배선공사 방법은?

• 1
   합성 수지관 공사
• 2
   케이블 공사
• 3
   금속관 공사
• 4
   애자사용 공사

85. 철탑의 강도 계산에 사용하는 이상시 상정하중에 대한 철탑의 기초에 대한 안전율은 얼마 이상이어야 하는가?

• 1
   0.9
• 2
   1.33
• 3
   1.83
• 4
   2.25

86. 6600[V], 3상 3선식 고압가공 전선로의 전선에 고압 절연전선을 사용한 전선 연장이 180[km]로 되어 있다. 이 전로에 결합된 변압기의 저압측 제2종 접지공사의 접지저항값은 몇 [Ω] 이하로 하여야 하는가? (단, 이 전로에는 고저압 혼촉 시에 2초 이내에 자동차단하는 장치가 없다.)

• 1
   25
• 2
   40
• 3
   50
• 4
   75

87. 고압 가공 전선과 저압 가공 전선을 동일 지지물에 시설하는 경우 고압 가공전선에 케이블을 사용하면 그 케이블과 저압 가공전선의 이격거리는 최소 몇 [㎝] 이상으로 할 수 있는가?

• 1
   30
• 2
   50
• 3
   75
• 4
   100

88. 금속제 수도관로를 접지공사의 접지극으로 사용하는 경우에 대한 사항이다. (㉠), (㉡), (㉢)에 들어갈 수치로 알맞은 것은?

접지선과 금속제 수도관로의 접속은 안지름 ( ㉠ )[㎜] 이상인 금속제 수도관의 부분 또는 이로부터 분기한 안지름 ( ㉡ )[㎜] 미만인 금속제 수도관의 그 분기점으로부터 5[m] 이내의 부분에서 할 것. 다만, 금속제 수도관로와 대지간의 전기저항치가 ( ㉢ )[Ω] 이하인 경우에는 분기점으로부터의 거리는 5m를 넘을 수 있다.

• 1
   ㉠ 75 ㉡ 75 ㉢ 2
• 2
   ㉠ 75 ㉡ 50 ㉢ 2
• 3
   ㉠ 50 ㉡ 75 ㉢ 4
• 4
   ㉠ 50 ㉡ 50 ㉢ 4

89. 저압 가공전선 상호간을 접근 또는 교차하여 시설하는 경우 전선 상호간 이격거리 및 하나의 저압 가공전선과 다른 저압 가공전선로의 지지물 사이의 이격거리는 각각 몇㎝] 이상이어야 하는가? (단, 어느 한 쪽의 전선이 고압 절연전선, 특고압 절연전선 또는 케이블이 아닌 경우이다.)

• 1
   전선 상호간 : 30 전선과 지지물간 : 30
• 2
   전선 상호간 : 30 전선과 지지물간 : 60
• 3
   전선 상호간 : 60 전선과 지지물간 : 30
• 4
   전선 상호간 : 60 전선과 지지물간 : 60

90. 빙설의 정도에 따라 풍압하중을 적용하도록 규정하고 있는 내용 중 옳은 것은?

• 1
   빙설이 많은 지방에서는 고온 계절에는 갑종 풍압하중, 저온 계절에는 을종 풍압하중을 적용한다.
• 2
   빙설이 많은 지방에서는 고온 계절에는 을종 풍압하중, 저온 계절에는 갑종 풍압하중을 적용한다.
• 3
   빙설이 적은 지방에서는 고온 계절에는 갑종 풍압하중, 저온 계절에는 을종 풍압하중을 적용한다.
• 4
   빙설이 적은 지방에서는 고온 계절에는 을종 풍압하중, 저온 계절에는 갑종 풍압하중을 적용한다.

91. 전선의 단면적이 38[㎟]인 경동선을 사용하고 지지물로는 B종 철주 또는 B종 철근콘크리트주를 사용하는 특고압 가공 전선로를 제3종 특별고압 보안공사에 의하여 시설하는 경우의 경산은 몇 [m] 이하이어야 하는가?

• 1
   100
• 2
   150
• 3
   200
• 4
   250

92. 특고압을 직접 저압으로 변성하는 변압기의 시설 기준으로 적합하지 않은 것은?

• 1
   전기로 등 전류가 큰 전기를 소비하기 위한 변압기
• 2
   광산에서 물을 양수하기 위한 양수기용 변압기
• 3
   발전소, 변전소, 개폐소 또는 이에 준하는 곳의 소내용 변압기
• 4
   교류식 전기철도용 신호회로에 전기를 공급하기 위한 변압기

93. 애자 사용공사에 의한 고압 옥내배선 등의 시설에서 사용되는 연동선의 공칭단면적은 몇 [㎟] 이상인가?

• 1
   6.0
• 2
   10
• 3
   16
• 4
   25

94. 발전소에 시설하는 계측 장치 중 주요 변압기의 계측 장치로 알맞은 것은?

• 1
   전압 및 전류 또는 전력
• 2
   전압 및 유온 또는 주파수
• 3
   전압 및 전류 또는 전력 품질
• 4
   전압 및 전류 또는 온도

95. 전력 보안 가동 통신선이 철도의 궤도를 횡단하는 경우에는 레일면상 몇 [m] 이상에 시설하여야 하는가?

• 1
   5.0
• 2
   5.5
• 3
   6.0
• 4
   6.5

96. 사용전압이 35[kV] 이하인 특고압 가공전선과 가공약전류 전선 등을 동일 지지물에 시설하는 경우, 특고압 가공 전선로는 어떤 종류의 보안공사로 하여야 하는가?

• 1
   제1종 특고압 보안공사
• 2
   제2종 특고압 보안공사
• 3
   제3종 특고압 보안공사
• 4
   고압 보안공사

97. 나전선의 사용제한에 관한 사항으로 옥내에 시설하는 저압전선으로 나전선을 사용할 수 없는 경우는?

• 1
   금속 덕트 공사에 의하여 시설하는 경우
• 2
   버스 덕트 공사에 의하여 시설하는 경우
• 3
   애자 사용 공사에 의하여 전개된 곳에 전기로용 전선을 시설하는 경우
• 4
   라이팅 덕트 공사에 의하여 시설하는 경우

98. 최대 사용 전압이 6600[V]인 3상 유도 전동기의 권선과 대지 사이의 절연 내력 시험 전압[V]은?

• 1
   7260
• 2
   7920
• 3
   8250
• 4
   9900

99. 가공 전선로의 지지물에 시설하는 지선의 시방세목을 설명한 것 중 옳은 것은?

• 1
   안전율은 1.2 이상일 것
• 2
   허용 인장 하중의 최저는 5.26[kN]으로 할 것
• 3
   소선은 지름 1.6[㎜] 이상인 금속선을 사용할 것
• 4
   지선에 연선을 사용할 경우 소선 3가닥 이상의 연선일 것

100. 수소 냉각식의 발전기에서 발전기 안의 수소의 순도가 얼마 이하로 되면 경보하는 장치를 시설해야 하는가?

• 1
   70[%]
• 2
   85[%]
• 3
   90[%]
• 4
   95[%]
