전기산업기사 2010년 2회

전기자기학

1. Q와 -Q로 대전된 두 도체 n과 r 사이의 전위차를 전위 계수로 표시하면?

1
(Pnn－2Pnr＋Prr)Q
2
(Pnn＋2Pnr＋Prr)Q
3
(Pnn＋Pnr＋Prr)Q
4
(Pnn－Pnr＋Prr)Q

2. 2[Wb/㎡]인 평등 자계 속에 자계와 직각방향으로 높인 길이 30㎝인 도선을 자계와 30°각도의 방향으로 30[m/s]의 속도로 이동할 때, 도체 양단에 유기되는 기전력 [V]은?

1
3
2
9
3
30
4
90

3. 감자력은?

1
자속에 비례한다.
2
자화의 세기에 비례한다.
3
자극의 세기에 반비례한다.
4
자계의 세기에 반비례한다.

4. 평면도체의 표면에서 a[m]인 거리에 점전하 Q[C]가 있다. 이 전하를 무한원점까지 운반하는데 요하는 일[J]은?

1
(Q) / ((8πε_0 a))
2
(Q^2) / ((8πε_0 a^2))
3
(Q^2) / ((16πε_0 a))
4
(Q) / ((8πε_0 a^2))

5. 진공 중에 무한장 직선전하가 단위 길이당 λ[C/m]가 분포되어 있을 때 전하의 중심축에서 r[m] 떨어진 점의 전계의 크기는?

1
거리의 제곱에 비례한다.
2
거리의 제곱에 반비례한다.
3
거리에 비례한다.
4
거리에 반비례한다.

6. 액체 유전체를 넣은 콘덴서의 용량이 30[㎌]이다. 여기에 500[V]의 전압을 가했을 때 누설전류는 약 얼마 [mA]인가? (단, 고유저항 ρ는 10¹¹[Ω·m], 비유전율 εs는 2.2이다.)

1
5.1
2
7.7
3
10.2
4
15.4

7. 진공 중에서 폐곡면을 통하여 나가는 전력선의 총 수는 그 내부에 있는 점전하의 대수적 합의 몇 배가 되는가?

1
\(\epsilon_0\)
2
\(\frac{1}{\epsilon_0}\)
3
\(\epsilon_0^2\)
4
\(\frac{1}{\epsilon_0^2}\)

8. 평행판 콘덴서에서 전극판 사이의 거리를 (1) / (2) 로 줄이면 콘덴서의 용량은 처음 값에 비해 어떻게 되는가?

1
로 감소 (1) / (2)
2
로 감소 (1) / (4)
3
2배로 증가
4
4배로 증가

9. 넓이 4[㎡], 간격 1[m]의 진공 평행판 콘덴서에 1[C] 의 전하를 충전하는 경우 평행판 사이의 힘[N]은?

1
(1) / (4ε_0)
2
(1) / (8ε_0)
3
(1) / (16ε_0)
4
(1) / (32ε_0)

10. 자계의 세기가 800[AT/m]이고, 자속밀도가 0.2[Wb/㎡]인 재질의 투자율 [H/m]은?

1
2.5×10-3
2
4×10-3
3
2.5×10-4
4
4×10-4

11. 공심 솔레노이드의 내부 자계의 세기가 800[AT/m]일 때, 자속밀도[Wb/㎡] 약 얼마인가?

1
1×10-3
2
1×10-4
3
1×10-5
4
1×10-6

12. 전계 E[V/m] 및 자계 H[AT/m]의 에너지가 자유 공간 사이를 C[m/s]의 속도로 전파될 때 단위 시간에 단위 면적을 지나는 에너지[W/㎡]는?

1
EH (1) / (2)
2
EH
3
EH2
4
E2H

13. 자유 공간에서 특성 임피던스 \(\sqrt{\mu_0/\epsilon_0}\)의 값[Ω]은?

1
100π
2
120π
3
\(\frac{1}{100\pi}\)
4
\(\frac{1}{120\pi}\)

14. 유전체 콘덴서에 전압을 인가할 때 발생하는 현상으로 옳지 않는 것은?

1
속박전하의 변위가 분극전하로 나타난다.
2
유전체면에 나타나는 분극전하 면밀도와 분극의 세기는 같다.
3
유전체 콘덴서는 공기 콘덴서에 비하여 전계의 세기는 작아지고 정전용량은 커진다.
4
단위 면적당의 전기 쌍극자 모멘트가 분극의 세기이다.

15. 서로 멀리 떨어져 있는 두 도체를 각각 V1, V2, (V1＞V2)의 전위로 충전한 후 가느다란 도선으로 연결하였을 때 그 도선을 흐르는 전하 Q[C]는? (단, C1, C2는 두 도체의 정전용량이라 한다.)

1
\(\frac{C_1^2}{C_1+C_2}(V_1-V_2)\)
2
\(\frac{(C_1+C_2)^2}{C_1C_2}(V_1-V_2)\)
3
\(\frac{C_1C_2}{C_1+C_2}(V_1-V_2)\)
4
\(\frac{1}{2}\frac{C_1C_2}{C_1+C_2}(V_1-V_2)\)

16. [Ω·sec]와 같은 단위는?

1
F
2
F/m
3
H
4
H/m

17. 유전율 ε1[F/m], ε2[F/m]인 두 종류의 유전체가 무한평면을 경계로 접해있다. 유전체에서 경계면으로부터 r[m]만큼 떨어진 점 P에 점전하 Q[C]가 있을 경우, 점전하와 유전체ε2[F/m] 사이에 작용하는 힘[N]은?

1
\(\frac{Q^2}{4\pi\epsilon_1r^2}\frac{\epsilon_1-\epsilon_2}{\epsilon_1+\epsilon_2}\)
2
\(\frac{Q}{4\pi\epsilon_1r}\frac{\epsilon_1-\epsilon_2}{\epsilon_1+\epsilon_2}\)
3
\(\frac{Q^2}{16\pi\epsilon_1r^2}\frac{\epsilon_1-\epsilon_2}{\epsilon_1+\epsilon_2}\)
4
\(\frac{Q}{16\pi\epsilon_1r}\frac{\epsilon_1-\epsilon_2}{\epsilon_1+\epsilon_2}\)

18. 자유공간 내의 전자파의 진행에서 전계와 자계의 시간적인 위상 관계는?

1
위상이 서로 같다.
2
전계가 자계보다 90도 빠르다.
3
전계가 자계보다 90도 늦다.
4
전계가 자계보다 45도 빠르다.

19. 20[°C]에서 저항 온도계수가 0.004인 동선의 저항이 100[Ω]이었다. 이 동선의 온도가 80[℃]일 때의 저항[Ω]은?

1
24
2
48
3
72
4
124

20. 표피 효과에 관한 설명으로 옳지 않은 것은?

1
도체에 교류가 흐르면 표면으로부터 중심으로 들어갈수록 전류밀도가 작아진다.
2
고주파일수록, 도체의 전도도 및 투자율이 클수록 심하다.
3
도체 내부는 전류의 전도에 거의 관여하지 않으므로 전기 저항이 증가하는 요인이 된다.
4
도체 내의 전류 또는 자속의 분포는 표면에서의 깊이에 대하여 지수함수적으로 증가된다.

전력공학

21. 선로의 특성 임피던스에 대한 설명으로 알맞은 것은?

1
선로의 길이에 반비례한다.
2
선로의 길이에 비례한다.
3
선로의 길이에 관계없이 일정 하다.
4
선로의 길이보다 부하에 따라 변한다.

22. 수소 냉각 발전기에 대한 설명 중 잘못된 것은?

1
풍손이 감소하고, 발전기 효율이 상승한다.
2
수소는 공기보다 코로나 발생 전압이 낮다.
3
수소는 열전도가 크고 냉각 효과가 높다.
4
발전기는 전폐형으로 습기의 침입이 적다.

23. 전선 지지점에 고조차가 없는 경간 300[m]인 송전선로가 있다. 이도를 8[m]로 유지할 경우 지지점 간의 전선길이는 약 몇 [m]인가?

1
300.1
2
300.3
3
300.6
4
300.9

24. 가공 배전선로의 부하 분기점에 설치하여 선로고장 발생 시 선로의 타 보호기기와 협조하여 고장 구간을 신속하게 개방하는 개폐장치는?

1
고장구간 자동 개폐기
2
자동 선로 구분 개폐기
3
자동 부하 전환 개폐기
4
기중 부하 개폐기

25. 3상 동기 발전기의 고장 전류를 계산할 때, 영향전류 I0, 정상전류 I1 및 역상전류 I2가 같은 경우는 어느 사고로 볼 수 있는가?

1
선간 지락
2
1선 지락
3
2선 단락
4
3상 단락

26. 수용가 측에서 부하의 무효전력 변동분을 흡수하여 플리커의 발생을 방지하는 대책으로 거리가 먼 것은?

1
부스터 방식
2
동기 조상기와 리액터 방식
3
사이리스터 이용 콘덴서 방식
4
사이리스터용 리액터 방식

27. 수전용 변전설비의 1차측에 설치하는 차단기의 용량은 어느 것에 의하여 정하는가?

1
수전전력과 부하율
2
수전계약 용량
3
공급측 전원의 단락 용량
4
부하 설비 용량

28. 전선 a, b, c가 일직선으로 배치되어 있다. a와 b, b와 c, 사이의 거리가 각각 5m일 때, 이 선로의 등가 선간 거리는 약 몇 [m]인가?

1
5
2
6.3
3
6.7
4
10

29. 소호 리액터 접지에 대한 설명으로 잘못된 것은?

1
선택 지락 계전기의 작동이 쉽다.
2
과도 안정도가 높다.
3
전자 유도 장애가 경감한다.
4
지락 전류가 작다.

30. 3상 3선식 복도체 방식의 송전선로를 3상 3선식 단도체 방식 송전선로와 비교한 것으로 알맞은 것은? (단, 단도체의 단면적은 복도체 방식의 소선의 단면적의 합과 같은 것으로 한다.)

1
전선의 인덕턴스는 증가하고, 정전용량은 감소한다.
2
전선의 인덕턴스와 정전용량은 모두 증가한다.
3
전선의 인덕턴스는 감소하고, 정전 용량은 증가한다.
4
전선의 인덕턴스와 정전용량은 모두 감소한다.

31. 저압 뱅킹 배전방식에서 캐스케이딩 현상이란?

1
전압 동요가 적은 현상
2
변압기의 부하 배분이 불균일한 현상
3
저압선이나 변압기에 고장이 생기면 자동적으로 고장이 제거되는 현상
4
저압선의 고장에 의하여 건전한 변압기의 일부 또는 전부가 차단되는 현상

32. 배전선로에서 손실 계수 H와 부하율 F사이에 성립하는 것은? (단, 부하율 F≤1이다)

1
H≥F2
2
H≤0
3
H＝F
4
H≥F

33. 배전선로의 접지 목적과 거리가 먼 것은?

1
고장 전류의 크기 억제
2
혼촉, 누전, 접촉에 의한 위험 방지
3
이상전압의 억제, 대지 전압을 저하시켜 보호 장치의 작동 확실
4
피뢰기 등의 뇌해 방지 설비의 보호 효과 향상

34. 유효 낙차가 40[%] 저하되면, 수차의 효율이 20[%] 저하 된다고 할 경우 이때의 출력은 원래의 약 몇 [%]인가? (단, 안내 날개의 열림은 불변인 것으로 한다.)

1
37.2
2
48.0
3
52.7
4
63.7

35. 3상이고 표준 전압 3[kV], 600[kW]를 역률 0.85로 수전하는 공장의 수전회로에 시설하는 계기용 변류기의 변류비로 적당한 것은? (단, 변류기의 2차 전류는 5[A]이다.)

1
5
2
10
3
20
4
40

36. 초호환(arcing ring)의 설치 목적은?

1
애자연의 보호
2
클램프의 보호
3
이상전압 발생의 방지
4
코로나손의 방지

37. 피뢰기의 구비조건으로 틀린 것은?

1
충격방전 개시전압이 높을 것
2
상용 주파 방전 개시 전압이 높을 것
3
속유의 차단 능력이 충분할 것
4
방전 내량이 크고, 제한 전압이 낮을 것

38. 뒤진 역률 80[%], 1000[kW]의 3상 부하가 있다. 이것에 콘덴서를 설치하여 역률을 95[%]로 개선하려면 콘덴서의 용량은 약 몇 [kVA]인가?

1
240
2
420
3
630
4
950

39. 화력 발전소의 재열기 (reheater)의 목적은?

1
급수를 가열한다.
2
석탄을 건조한다.
3
공기를 예열한다.
4
증기를 가열한다.

40. 장거리 송전 선로의 특성은 어떤 회로로 다루는 것이 가장 알맞은가?

1
분산부하 회로
2
집중정수 회로
3
분포정수 회로
4
특성 임피던스 회로

전기기기

41. 200±100[V], 5[kVA]인 3상 유도 전압 조정기의 직렬권선의 전류[A]는?

1
약 28.9
2
약 50.1
3
약 57.8
4
약 16.7

42. 전동기에서 회전력이 작용하는 방향으로 알맞은 것은?

1
인덕턴스가 증가하는 방향
2
자기 저항이 증가하는 방향
3
시스템의 에너지가 증가하는 방향
4
전류가 증가하는 방향

43. 어떤 유도 전동기가 부하 시 슬립(s) 5[%]에서 한상 당 10[A]의 전류를 흘리고 있다. 한상에 대한 회전자 유효저항이 0.1[Ω]일 때, 3상 회전자 출력 [W]은?

1
190
2
570
3
620
4
780

44. 3상 유도 전동기의 원선도 작성에 필요한 기본량을 구하기 위한 시험이 아닌 것은?

1
충격전압시험
2
저항측정시험
3
무부하시험
4
구속시험

45. 정격 전압이 120[V]인 직류 분권 전동기가 있다. 전압 변동률이 5[%]인 경우 무부하 단자전압 [V]은?

1
114
2
126
3
132
4
138

46. 동기 전동기에 관한 설명으로 잘못된 것은?

1
제동권선이 필요하다.
2
난조가 발생하기 쉽다.
3
여자기가 필요하다.
4
역률을 조정할 수 없다.

47. 10극, 3상 유도 전동기가 있다. 회전자는 3상이고, 정지시의 2차 1상의 전압이 150[V]이다. 이 회전자를 회전자계와 반대방향으로 400[rpm] 회전시키면 2차 전압은? (단, 1차 전원 주파수는 50[hz]이다.)

1
150
2
200
3
250
4
300

48. 3상 동기 발전기에 무부하 전압보다 90°늦은 전기자 전류가 흐를 때 전기자 반작용은?

1
교차자화 작용을 한다.
2
자기 여자 작용을 한다.
3
감자 작용을 한다.
4
증자 작용을 한다.

49. 부하 변동이 심한 부하에 직권 전동기를 사용할 때 전기자 반작용을 감소시키기 위해서 설치하는 것은?

1
계자 권선
2
보상 권선
3
브러시
4
균압선

50. 220[V] 3상 유도 전동기의 전부하 슬립이 4[%]이다. 공급 전압이 10[%] 저하된 경우의 전부하 슬립은?

1
4
2
5
3
6
4
7

51. 선박의 전기 추진용 전동기의 속도제어에 가장 알맞은 것은?

1
주파수 변화에 의한 제어
2
극수 변화에 의한 제어
3
1차 회전에 의한 제어
4
2차 저항에 의한 제어

52. 변압기에서 권수가 2배가 되면 유기 기전력은 몇 배가 되는가?

1
0.5
2
1
3
2
4
4

53. 전기자 도체의 굵기, 권수 및 극수가 다를 때 소전류, 고전압을 얻을 수 있는 권선법은?

1
단중 중권
2
단중 파권
3
균압 접속
4
개로권

54. 3상 직권 정류자 전동기의 중간 변압기는 고정자 권선과 회전자 권선 사이에 직렬로 접속되는데, 이 중간 변압기를 사용하는 중요한 이유는?

1
경부하시 속도의 급상승 방지를 위하여
2
주파수 변동으로 속도를 조정하기 위하여
3
회전자 상수를 감소하기 위하여
4
역회전을 방지하기 위하여

55. 3상 동기 발전기의 여자 전류가 5[A]일 때 1상의 유기 기전력은 440[V]이고 3상 단락 전류는 20[A]이다. 이 발전기의 동기 임피던스 [Ω]는?

1
17
2
20
3
22
4
25

56. 다음 기기 중 공장에서 역률을 개선하려고 할 때 쓰이는 기기가 아닌 것은?

1
동기 조상기
2
콘덴서용 직렬 리액터
3
전력용 콘덴서
4
회전 변류기

57. 직류 전동기의 정출력 제어를 위한 속도제어법은?

1
워드 레오너드 제어법
2
전압 제어법
3
계자 제어법
4
전기자 저항 제어법

58. 변압기의 단락 시험과 관련 없는 것은?

1
권선의 저항
2
임피던스 전압
3
임피던스 와트
4
여자 어드미턴스

59. 2차 권선이 무부하 상태에서 변압기 여자 전류의 실효값을 결정하는 요소로 바르게 연결된 것은?

1
1차 권선 자기 인덕턴스, 1차 단자전압 실효값
2
1차 권선 자기 인덕턴스, 2차 유기 기전력
3
2차 권선 자기 인덕턴스, 입력전압 실효값
4
2차 권선 자기 인덕턴스, 2차 유기 기전력

60. 2개의 사이리스터로 단상 전파 정류를 하여 90[V]의 직류 전압을 얻는데 필요한 최대 첨두역전압은 약 얼마[V]인가?

1
141
2
283
3
365
4
400

회로이론

61. △결선된 저항 부하를 Y결선으로 바꾸면 소비 전력은? (단, 저항과 선간 전압은 일정하다.)

1
3배
2
9배
3
1/9배
4
1/3배

62. 대칭 3상 Y 부하에서 각상의 임피던스가 3＋j4[Ω]이고, 부하 전류가 20[A]일 때, 이 부하에서 소비되는 전 전력은?

1
1400
2
1600
3
1800
4
3600

63. 최대치가 100[V], 주파수 60[hz]인 정현파 전압이 t＝0에서 순시치가 50[V]이고 이 순간에 전압이 감소하고 있을 경우의 정현파의 순시치 식은?

1
100sin(120πt＋45°)
2
100sin(120πt＋135°)
3
100sin(120πt＋150°)
4
100sin(120πt＋30°)

64. 두 코일의 자기 인덕턴스가 L1[H], L2[H]이고, 상호 인덕턴스가 M일 때 결합계수 K는?

1
\(\frac{\sqrt{L_1L_2}}{M}\)
2
\(\frac{M}{\sqrt{L_1L_2}}\)
3
\(\frac{M^2}{L_1L_2}\)
4
\(\frac{L_1L_2}{M^2}\)

65. 어떤 회로에서 유효전력 80[W], 무효 전력 60[var]일 때 역률[%]은?

1
50
2
70
3
80
4
90

66. 대칭 6상 전원이 있다. 환상결선으로 권선에 120[A]의 전류를 흘린다고 하면, 선전류 [A]는?

1
60
2
90
3
120
4
150

67. R＝50[Ω], L＝200[mH]의 직렬회로에 주파수 f＝50[hz]의 교류에 대한 역률[%]은?

1
82.3
2
72.3
3
62.3
4
52.3

68. \(f(t)=3t^2\)의 라플라스 변환은?

1
\(\frac{3}{s^2}\)
2
\(\frac{3}{s^3}\)
3
\(\frac{6}{s^2}\)
4
\(\frac{6}{s^3}\)

69. 다음의 회로가 정저항 회로가 되기 위한 C의 값[㎌]은?

1
4
2
6
3
8
4
10

70. 전송선로에서 무손실일 때 L＝96[mH], C＝0.6[㎌]이면, 특성 임피던스[Ω]는?

1
10
2
40
3
100
4
400

71. 다음의 회로에서 단자 a, b에 걸리는 전압[V]은?

1
12
2
18
3
24
4
36

72. R-L-C 회로망에서 입력 전압을 ei(t)[V], 출력량을 전류 i(t)[A]로 할 대, 이 요소의 전달함수는?

1
\(\frac{Rs}{LCs^2+RCs+1}\)
2
\(\frac{RLs}{LCs^2+RCs+1}\)
3
\(\frac{Ls}{LCs^2+RCs+1}\)
4
\(\frac{Cs}{LCs^2+RCs+1}\)

73. 어떤 회로 소자에 e＝125sin377t[V]를 가했을 때, i＝25sin377t[A]가 흐른다면, 이 소자는?

1
다이오드
2
순저항
3
유도 리액턴스
4
용량 리액턴스

74. 선간 전압 200[V], 부하 임피던스 24＋j7[Ω]인 3상 Y결선의 3상 유효전력[W]은?

1
192
2
512
3
1536
4
4608

75. 다음과 같은 RC회로망에서 입력전압을 ei(t)[V], 출력 전압을 e0(t)[V]라 할 때, 이 요소의 전달 함수는? (단, R=100[kΩ], C=10[㎌]이고, 초기 조건은 0이다.)

1
\(\frac{1}{s+1}\)
2
\(\frac{10}{s+1}\)
3
\(\frac{1}{10s+1}\)
4
\(\frac{10}{10s+1}\)

76. 저항 30[Ω], 용량성 리액턴스 40[Ω]의 병렬 회로에 120[V]의 정현파 교류 전압을 가할 때 전체 전류[A]는?

1
3
2
4
3
5
4
6

77. 기본파의 40[%]인 제3 고조파와 30[%]인 제5 고조파를 포함하는 전압파의 왜형률은?

1
0.9
2
0.7
3
0.3
4
0.5

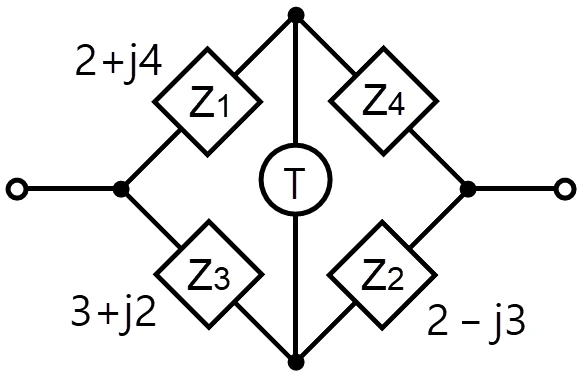

78. 다음과 같은 브리지 회로가 평형이 되기 위한 Z4의 값은?

1
2＋j4
2
-2＋j4
3
4＋j2
4
4－j2

79. 어떤 회로망의 4단자 정수가 A＝8, B＝j2, D＝3＋j2이면 이 회로망의 C는?

1
2＋j3
2
3＋j3
3
24＋j14
4
8－j11.5

80. 다음 함수 (F(s)= 5s+3) / (s(s+1)) 의 역라플라스 변환은?

1
\(2+3e^{-t}\)
2
\(3+2e^{-t}\)
3
\(3-2e^{-t}\)
4
\(2-3e^{-t}\)

전기설비기술기준 및 판단기준

81. 가공 전선로의 지지물로서 길이 9m, 설계하중이 6.8kN 이하인 철근콘크리트주를 시설할 때, 땅에 묻히는 깊이는 몇 [m] 이상으로 하여야 하는가?

1
1.2
2
1.5
3
2
4
2.5

82. 정격 전류가 15A를 넘고 20A 이하인 배선용 차단기로 보호되는 저압 옥내전로의 콘센트는 정격전류가 몇 [A] 이하인 것을 사용하여야 하는가?

1
15
2
20
3
30
4
50

83. 시가지에 시설되어 있는 가공 직류 전차선의 장선에는 가공 직류 전차선간 및 가공 직류 전차선으로부터 60㎝ 이내의 부분 이외에 접지 공사를 할 때, 몇 종 접지공사를 하여야 하는가?

1
제1종 접지공사
2
제2종 접지공사
3
제3종 접지공사
4
특별 제3종 접지공사

84. 무선용 안테나 등을 지지하는 철탑의 기초 안전율은 얼마 이상이어야 하는가?

1
1.0
2
1.5
3
2.0
4
2.5

85. 일반 주택 및 아파트 각 호실의 현관등으로 백열전등을 설치할 때에는 타임스위치를 설치하여 몇 분 이내에 소등되는 것이어야 하는가?

1
1
2
2
3
3
4
5

86. 뱅크 용량이 20000kVA,인 전력용 캐패시터에 자동적으로 전로로부터 차단하는 보호장치를 하려고 한다. 반드시 시설하여야 할 보호장치가 아닌 것은?

1
내부에 고장이 생긴 경우에 동작하는 장치
2
절연유의 압력이 변화할 때 동작하는 장치
3
과전류가 생긴 경우에 동작하는 장치
4
과전압이 생긴 경우에 동작하는 장치

87. 특고압 가공 전선로를 가공 케이블로 시설하는 경우 잘못된 것은?

1
조가용선에 행거의 간격은 1m로 시설하였다.
2
조가용선 및 케이블의 피복에 사용하는 금속체에는 제3종 접지공사를 하였다.
3
조가용선은 단면적 22㎟의 아연도강 연선을 사용하였다.
4
조가용선에 접촉시켜 금속 테이프를 간격 20㎝ 이하의 간격을 유지시켜 나선형으로 감아 붙였다.

88. 도로 등의 전열장치 시설에 맞지 않는 것은?

1
발열선의 전기 공급은 전로의 대지 전압 300V 이하일 것.
2
콘크리트 기타 견고한 내열성이 있는 것 안에 시설할 것.
3
발열선은 그 온도가 80°C를 넘지 않도록 시설할 것
4
발열선은 다른 약전류 전선 등에 자기적인 장애를 줄 것

89. 옥내 관등회로의 사용 전압이 1000V를 넘는 네온 방전등 공사로 적합하지 않는 것은?

1
애자 사용 공사에 의한 전선 상호간의 간격은 10㎝ 이상일 것
2
관등회로의 배선은 전개된 장소 또는 점검할 수 있는 은폐된 장소에 시설할 것
3
네온 변압기 외함에는 제3종 접지 공사를 할 것
4
애자 사용 공사에 의한 전선의 지지점간의 거리는 1m 이하일 것

90. 금속관 공사에서 절연 부싱을 사용하는 가장 주된 목적은?

1
관의 끝이 터지는 것을 방지
2
관의 단구에서 조영재의 접촉 방지
3
관 내 해충 및 이물질 출입 방지
4
관의 단구에서 전선 피복의 손상 방지

91. 저압 또는 고압의 가공 전선로와 기설 가공약전류 전선로가 병행할 때 유도작용에 의한 통신상의 장해가 생기지 않도록 전선과 기설 약전류 전선간의 이격거리는 몇 m이상이어야 하는가? (단, 전기 철도용 급전선과 단선식 전화선로는 제외한다.)

1
2
2
3
3
4
4
6

92. 시가지에 시설하는 특고압 가공전선로의 지지물이 철탑이고 전선이 수평으로 2 이상 있는 경우에 전선 상호간의 간격이 4m 미만일 때에는 특고압 가공 전선로의 경간은 몇 m 이하이어야 하는가?

1
100
2
150
3
200
4
250

93. 특고압 가공전선과 지지물, 완금류, 지주 또는 지선 사이의 이격거리는 사용전압 15000V인 경우 일반적으로 몇 ㎝ 이상이어야 하는가?

1
15
2
30
3
50
4
80

94. 중성점 직접 접지식으로서 최대 사용전압이 161000V인 변압기 권선의 절연 내력 시험 전압은 몇 V인가?

1
103040
2
115920
3
148120
4
177100

95. 전기 울타리 시설에 대한 설명으로 알맞은 것은?

1
전기 울타리는 사람이 쉽게 출입할 수 있는 곳에 시설할 것
2
전기 울타리용 전원 장치에 전기를 공급하는 전로의 사용 전압은 600V 미만일 것
3
전선과 이를 지지하는 기둥 사이의 이격거리는 2.5㎝ 이상일 것
4
전선과 수목 사이의 이격거리는 40㎝ 이상일 것

96. 사용 전압이 440V인 이동 기중기용 접촉 전선을 애자사용 공사에 의하여 옥내의 전개된 장소에 시설하는 경우 사용하는 전선으로 옳은 것은?

1
인장강도가 3.44kN 이상인 것 또는 지름 2.6㎜의 경동선으로 단면적이 8㎟ 이상인 것
2
인장강도가 3.44kN 이상인 것 또는 지름 3.2㎜의 경동선으로 단면적이 18㎟ 이상인 것
3
인장강도가 11.2kN 이상인 것 또는 지름 6㎜의 경동선으로 단면적이 28㎟ 이상인 것
4
인장강도가 11.2kN 이상인 것 또는 지름 8㎜의 경동선으로 단면적이 18㎟ 이상인 것

97. 저압 전로에서 그 전로에 지락이 생긴 경우에 0.5초 이내에 자동적으로 전로를 차단하는 장치를 시설하는 경우, 특별 제3종 접지공사의 접지 저항 값은 자동 차단기의 정격 감도 전류가 30mA일 때 몇 [Ω] 이하로 하여야 하는가?

1
75
2
150
3
300
4
500

98. 고압과 저압 전로를 결합하는 변압기 저압측의 중성점에는 제2종 접지공사를 변압기의 시설 장소마다 하여야 하나 부득이하여 가공 공동 지선을 설치하여 공통의 접지공사로 하는 경우 각 변압기를 중심으로 하는 지름 몇 m 이내의 지역에 시설하여야 하는가?

1
400
2
500
3
600
4
800

99. 사람이 접촉할 우려가 있는 제1종 또는 제2종 접지공사에서 지하 75㎝로부터 지표상 2m 까지의 접지선은 사람의 접촉 우려가 없도록 하기 위하여 어느 것을 사용하여 보호하는가?

1
두께 1㎜ 이상의 콤바인덕트관
2
두께 2㎜ 이상의 합성 수지관
3
피막의 두께가 균일한 비닐 포장지
4
이음 부분이 없는 플로어덕트

100. 지중 전선로를 직접 매설식에 의하여 시설할 때, 중량물의 압력을 받을 우려가 있는 장소에 지중 전선을 견고한 트라프 기타 방호물에 넣지 않고도 부설할 수 있는 케이블은?

1
염화비닐 절연 케이블
2
폴리에틸렌 외장 케이블
3
콤바인 덕트 케이블
4
알루미늄피 케이블

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

69

70

71

72

73

74

75

76

77

78

79

80

81

82

83

84

85

86

87

88

89

90

91

92

93

94

95

96

97

98

99

100

채점하기

hide

reset

타이머

전기산업기사 2010년 2회

채점 중입니다..

점수 0점 ( 0 / 0 )

소요 시간: O분O초

과목 명	문제수	맞춘문제	환산점수

모든 문제들의 저작권은 원저작권자에게 있습니다. 본 사이트는 웹상에 공개되어 있는 문제만 모아서 보여드립니다.
저작권 안내 데이터 보호 안내 제휴 문의

copyright 2026 뉴비티::새로운 CBT 시스템 - newbt.kr (Listed on LeanVibe)
