전기산업기사 2011년 3회
전기자기학
1. 그림과 같이 전류 I[A]가 흐르는 반지름 a[m]의 원형 코일의 중심으로부터 x[m]인 점 P의 자계의 세기는 몇 [AT/m]인가? (단, θ는 각 APO라 한다.)
- 1(I) / (2a sin^3 θ)
- 2(I) / (2a cos^3 θ)
- 3(I) / (2a sin^2 θ)
- 4(I) / (2a cos^2 θ)
2. 비투자율 μs＝4인 자성체 내에서 주파수 1[GHz]인 전자기파의 파장[m]은?
- 10.1
- 20.15
- 30.25
- 40.4
3. 그림과 같은 회로 C에 전류 I[A]가 흐를 때 C의 미소부분 dl에 의하여 거리 r만큼 떨어진 P점에서의 자계의 세기 dH[AT/m]는? (단, θ는 dl과 거리 r이 이루는 각이다.)
- 1\(\frac{Idl\sin\theta}{4\pi r}\)
- 2\(\frac{Idl\sin\theta}{r^2}\)
- 3\(\frac{Idl\sin\theta}{4\pi r^2}\)
- 4\(\frac{4\pi Idl\sin\theta}{r^2}\)
4. 유전율 ε, 투자율 μ인 매질 중을 주파수 f[Hz]의 전자파가 전파되어 나갈 때의 파장은 몇 [m]인가?
- 1\(f\sqrt{\epsilon\mu}\)
- 2\(\frac{1}{f\sqrt{\epsilon\mu}}\)
- 3\(\frac{f}{\sqrt{\epsilon\mu}}\)
- 4\(\frac{\sqrt{\epsilon\mu}}{f}\)
5. 회로가 닫혀있는 코일 1과 개방된 코일 2가 그림과 같이 평등 자계와 직각방향으로 서로 나란한 코일면을 유지하고 있을 때, 평등 자계의 자속이 일정한 비율로 감소하는 경우 다음 설명 중 옳은 것은?
- 1유기 기전력은 두 코일에 모두 유기된다.
- 2유기 기전력은 개방된 코일 2에만 유기된다.
- 3두 코일에 같은 줄열이 발생한다.
- 4줄열은 어느 쪽도 발생하지 않는다.
6. 반지름 10cm인 도체구 A에 9[C]의 전하가 분포되어 있다 이 도체구에 반지름 5cm인 도체구 B를 접촉시켰을 때 도체구 B로 이동한 전하는 몇 [C]인가?
- 13
- 29
- 318
- 424
7. 전계 E＝i3x2＋j2xy2＋kx2yz의 div E는 얼마인가?
- 1-i6x＋jxy＋kx2y
- 2i6x＋j6xy＋kx2y
- 3-6x－6xy－x2y
- 46x＋4xy＋x2y
8. 고유저항 ρ[Ω·m], 한변의 길이가 r[m]인 정육면체의 저항[Ω]은?
- 1\(\frac{\rho}{\pi r}\)
- 2\(\frac{\pi r^2}{\sqrt{\rho}}\)
- 3\(\frac{\rho}{r}\)
- 4\(\frac{\sqrt{2\pi r^2}}{\rho}\)
9. 정전용량이 1[μF], 2[μF]인 콘덴서에 각각 2×10-4[C] 및 3×10-4[C]의 전하를 주고 극성을 같게 하여 병렬로 접속할 때 콘덴서에 축적된 에너지는 약 몇 [J]인가?
- 10.042
- 20.063
- 30.084
- 40.126
10. 유전체에서 변위전류를 발생하는 것은?
- 1분극전하밀도의 시간적 변화
- 2분극전하 밀도의 공간적 변화
- 3자속 밀도의 시간적 변화
- 4전속 밀도의 시간적 변화
11. 두 개의 똑같은 작은 도체구를 접촉하여 대전시킨 후 1[m] 거리에 떼어 놓았더니 작은 도체구는 서로 9×10-3[N]의 힘으로 반발했다. 각 전하는 몇 [C]인가?
- 110-8
- 210-6
- 310-4
- 410-2
12. 강자성체의 자화에 관한 설명으로 틀린 것은?
- 1강자성체의 자화의 세기는 자계의 세기에 비례한다.
- 2강자성체에 자계를 변화시키면 히스테리시스 현상이 나타난다.
- 3강자성체의 히스테리시스손은 히스테리시스 곡선의 면적과 같다.
- 4강자성체의 자속밀도 B는 자계의 세기 H에 비례하지 않는다.
13. 축이 무한히 길고 반지름이 a[m]인 원주 내에 전하가 축대칭이며, 축방향으로 균일하게 분포되어 있을 경우, 반지름 r (＞a )[m] 되는 동심 원통면상 외부의 일점 P의 전계의 세기는 몇 [V/m]인가?
- 1(λ) / (ε0)
- 2(λ) / (2πε_0)
- 3(λ) / (πa)
- 4(λ) / ((2πε_0 r))
14. 전기기계기구의 자심재료로 규소 강판을 사용하는 이유는?
- 1동손을 줄이기 위해
- 2와류손을 줄이기 위해
- 3히스테리시스손을 줄이기 위해
- 4제작을 쉽게 하기 위해
15. 자기 회로에서 단면적, 길이 투자율을 모두 (1) / (2) 로 하면 자기 저항은 어떻게 되는가?
- 1로 된다. (1) / (2)
- 22배로 된다.
- 34배로 된다.
- 48배로 된다.
16. 비투자율 μs, 길이 l인 철심에 권수 N인 환상 솔레노이드 코일이 있다. 이 철심에 길이 l1인 미소 공극을 만들었을 때 공극 자계 세기 HA와 철심 자계 세기 HF의 비 (HF/HA)는?
- 1mu_s
- 2(1) / (mu_s)
- 3(mu_s (l - l_1 )) / l_1
- 4(l_1) / ((mu_s (l - l_1 )))
17. 평행판 콘덴서의 판 사이에 비유전율 εs의 유전체를 삽입하였을 때의 정전용량은 진공일 때 보다 어떻게 되는가?
- 1εs배로 증가
- 2πεs배로 증가
- 3\(\frac1{\epsilon_s}\)로 감소
- 4(εs+1)배로 증가
18. 공기 중에 고립하고 있는 지름 3cm의 구도체의 전위를 몇 [kV] 이상으로 하면 구 표면의 공기가 절연파괴 되는가? (단, 공기의 절연내력은 3 kV/mm라 한다.)
- 115
- 230
- 345
- 460
19. 전위 계수에 대한 설명 중 틀린 것은?
- 1도체 주위의 매질에 따라 정해지는 상수이다.
- 2도체의 크기와는 관계가 없다.
- 3전위 계수는 도체 상호간의 배치 상태에 따라 정해지는 상수이다.
- 4전위 계수의 단위는 [1/F]이다.
20. 전기력선의 기본 성질을 설명한 것 중 옳지 않은 것은?
- 1전기력선의 방향은 그 점의 전계의 방향과 일치한다.
- 2전기력선은 전위가 높은 곳에서 낮은 곳으로 향한다.
- 3전기력선은 그 자신만으로도 폐곡선이 된다.
- 4전기력선은 전계의 세기가 0인 곳을 제외하고는 등전위면과 직교한다.
전력공학

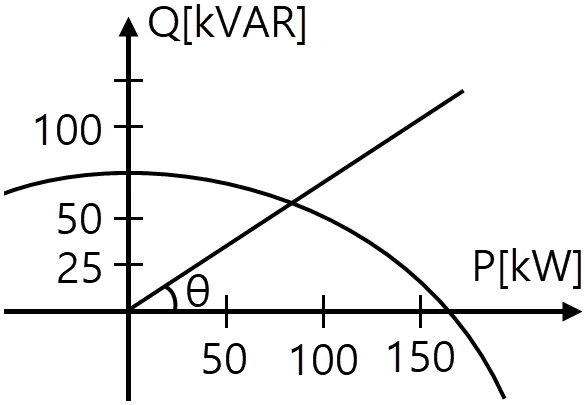

21. 그림과 같은 수전단 전력원선도가 있다. 부하직선을 참고하여 다음 중 전압 조정을 위한 조상설비가 없어도 정전압 운전이 가능한 부하전력은 대략 어느 정도일 때인가?
- 1무부하일 때
- 250kW일 때
- 3100kW일 때
- 4150kW일 때
22. 같은 전력을 수송하는 배전선로에서 다른 조건은 현 상태로 유지하고 역률만을 개선할 때의 효과로 기대하기 어려운 것은?
- 1배전선의 손실 저감
- 2설비 용량의 여유 증가
- 3전압 강하의 경감
- 4고조파의 경감
23. 송전전력, 송전거리, 전선의 비중 및 전력 손실률이 일정 하다고 할 때, 전선의 단면적 A[mm²]와 송전전압 V[kV]의 관계로 옳은 것은?
- 1\(A\propto V\)
- 2\(A\propto\sqrt{V}\)
- 3\(A\propto\frac{1}{V^2}\)
- 4\(A\propto V^2\)
24. 차단기와 차단기의 소호 매질로서 연결이 잘못된 것은?
- 1공기 차단기-압축공기
- 2가스 차단기-SF6가스
- 3진공 차단기-전자력
- 4유입 차단기-절연유
25. 수전용 변전설비의 1차측에 설치하는 차단기의 용량은 어느 것에 의하여 정하는가?
- 1수전전력과 부하율
- 2수전계약 용량
- 3공급측 전원의 단락용량
- 4부하설비 용량
26. 소호 리액터 접지 계통에서 리액터의 탭을 완전 공진 상태에서 약간 벗어나도록 하는 이유는?
- 1전력 손실을 줄이기 위해
- 2선로의 리액턴스분을 감소시키기 위해
- 3접지 계전기의 동작을 확실하게 하기 위하여
- 4직렬 공진에 의한 이상 전압의 발생을 방지하기 위하여
27. 수전단 전압 66000V, 전류 200A, 선로저항 10[Ω], 선로 리액턴스 15[Ω]인 3상 단거리 송전선로의 전압 강하율은 약 몇%인가? (단, 수전단 역률은 0.8이다.)
- 17.83
- 28.92
- 39.01
- 49.45
28. 다음 중 통신선에 대한 유도장해가 가장 큰 배전 계통의 접지 방식은?
- 1소호 리액터 접지
- 2저항 접지
- 3비접지
- 4직접 접지
29. 선로 정수를 전체적으로 평형되게 하고 근접 통신선에 대한 유도 장해를 줄일 수 있는 방법은?
- 1딥(dip)을 준다.
- 2연가를 한다.
- 3복도체를 사용한다.
- 4소호 리액터 접지를 한다.
30. 반지름 15[mm]의 ACSR로 구성된 완전 연가된 3상 1회선 송전 선로가 있다. 각 상간의 등가 선간 거리가 3000[mm]라고 할 때, 이 선로의 [km]당 작용 인덕턴스는 몇 [mH/km]인가?
- 11.43
- 21.11
- 30.65
- 40.33
31. 설비 A가 150kW, 수용률 0.5, 설비 B가 250kW, 수용률 0.8일 때, 합성 최대 전력이 235kW이면, 부등률은 약 얼마인가?
- 11.10
- 21.13
- 31.17
- 41.22
32. 다음 중 경수감속 냉각형 원자로에 속하는 것은?
- 1비등수형 원자로
- 2고속 증식로
- 3열중성자로
- 4흑연감속 가스 냉각로
33. 부하의 선간전압 3300V, 피상전력 330kVA, 역률 0.7인 3상 부하가 있다. 부하의 역률을 0.85로 개선하는데 필요한 전력용 콘덴서의 용량은 약 몇 [kVA]인가?
- 163
- 273
- 383
- 493
34. 정상적으로 운전하고 있는 전력계통에서 서서히 부하를 조금씩 증가 했을 경우 안전 운전을 지속할 수 있는가 하는 능력을 무엇이라 하는가?
- 1동태 안정도
- 2정태 안정도
- 3고유 과도 안정도
- 4동적 과도 안정도
35. 그림과 같은 단상 3선식 배전선로에서 100V, 100W 전등을 AN간에 병렬로 5등, BN간에 병렬로 4등이 연결되어 운전하던 중 중성선이 단선되었다. 이때 AN간의 부하전압 VAN은 몇 [V]인가? (단, 선로는 저항뿐이고 부하까지 1선당 2.5[Ω]이다.)
- 180
- 2100
- 3120
- 4140
36. 수력발전소의 댐 설계 및 저수지 용량 등을 결정하는데 가장 적합하게 사용되는 것은?
- 1유량도
- 2유황곡선
- 3수위-유량곡선
- 4적산 유량곡선
37. 반한시성 과전류 계전기의 전류-시간 특성에 대한 설명 중 옳은 것은?
- 1계전기 동작시간은 전류값의 크기와 비례한다.
- 2계전기 동작시간은 전류의 크기와 관계없이 일정하다.
- 3계전기 동작시간은 전류값의 크기와 반비례한다.
- 4계전기 동작시간은 전류값의 크기의 제곱에 비례한다.
38. 송전선에 댐퍼를 설치하는 주된 목적은?
- 1전선의 진동방지
- 2전자유도 감소
- 3코로나의 방지
- 4현수애자의 경사 방지
39. 송전계통에서 이상전압의 방지대책으로 볼 수 없는 것은?
- 1철탑 접지저하의 저감
- 2가공 송전선로의 피뢰용으로서의 가공지선에 의한 뇌차폐
- 3기기 보호용으로서의 피뢰기 설치
- 4복도체 방식 채택
40. 보일러에서 흡수열량이 가장 큰 것은?
- 1수냉벽
- 2보일러 수관
- 3과열기
- 4절탄기
전기기기
41. 슬립 6[%]인 유도 전동기의 2차측 효율[%]은?
- 194
- 284
- 390
- 488
42. 권수비 10 : 1인 동일정격 3대의 변압기를 Y-△로 결선하여 2차 단자에 200[V], 75[kVA]의 평형부하를 걸었을 때 각 변압기의 1차 권선의 전류[A] 및 1차 선간전압[V]은? (단, 여자전류와 임피던스는 무시한다.)
- 121.6[A], 2000[V]
- 212.5[A], 2000[V]
- 321.6[A], 3464[V]
- 412.5[A], 3464[V]
43. 3상 교류 발전기의 기전력에 대하여 π/2[rad]뒤진 전기자 전류가 흐르면 전기자 반작용은?
- 1횡축 반작용을 한다.
- 2교차 자화작용을 한다.
- 3증자 작용을 한다.
- 4감자 작용을 한다.
44. 용량 P[kVA]인 동일 정격의 단상 변압기 4대로 낼 수 있는 3상 최대 출력 용량은?
- 13P
- 2P√3
- 34P
- 42P√3
45. 직류 분권 전동기와 권선형 유도전동기와의 유사한 점은?
- 1토크가 전압에 비례하며 속도 변동률이 크다.
- 2기동 토크가 기동 전류에 비례하며 속도가 변하지 않는다.
- 3저항으로 속도 조정이 되며 속도 변동률이 작다.
- 4정류자가 있으며 저항으로 속도 조정이 가능하다.
46. 변압기유 열화방지 방법 중 틀린 것은?
- 1개방형 콘서베이터
- 2수소봉입 방식
- 3밀봉방식
- 4흡착제 방식
47. 내분권 가동복권 발전기의 단자전압 V는 얼마인가? (단, øs[Wb] : 직권 계자권선에 의한 자속, øf[Wb] : 분권 계자의 자속, Ra[Ω] : 전기자 권선 저항, Rs[Ω] : 직권계자 권선 저항, Ia[A] : 전기자 전류, I[A] : 부하전류, n[rps] : 속도, (k= PZ) / (a) 이고, 자기 회로의 포화 현상과 전기자 반작용은 무시한다.)
- 1V＝k(øf＋øs)n－IaRa－IRs[V]
- 2V＝k(øf－øs)n－IaRa－IRs[V]
- 3V＝k(øf＋øs)n－Ia(Ra－Rs)[V]
- 4V＝k(øf－øs)n－Ia(Ra－Rs)[V]
48. 권선형 유도전동기 2대를 직렬종속으로 운전하는 경우의 속도는?
- 1두 전동기 극수의 합을 극수로 하는 전동기의 동기속도이다.
- 2두 전동기 중 큰 극수를 갖는 전동기의 동기속도이다.
- 3두 전동기 중 적은 극수를 갖는 전동기의 동기속도이다.
- 4두 전동기 극수의 차를 극수로 하는 전동기의 동기속도이다.
49. 유도 전동기의 특성에 관한 설명으로 옳은 것은?
- 1최대토크는 2차 저항과 반비례한다.
- 2최대토크는 슬립과 반비례한다.
- 3발생토크는 전압의 2승에 반비례한다.
- 4발생토크는 전압의 2승에 비례한다.
50. 전기자 지름 0.2[m]의 직류 발전기가 출력 28[kW]의 출력에서 900[rpm]으로 회전하고 있을 때 전기자 주변속도는 약 몇 [m/sec]인가?
- 19.42
- 210.96
- 316.74
- 421.85
51. 3상 동기발전기의 매극 매상의 슬롯수를 3이라고 하면 분포계수는?
- 1(sin 2) / (3 π)
- 2(sin 3) / (2 π)
- 3(6sin π) / (18)
- 4(1) / ((6sin π / 18))
52. 정류자형 주파수 변환기의 구조에 관한 설명 중 틀린 것은?
- 1소용량의 것으로 가장 간단한 것은 회전자만 있고 고정자는 없다.
- 2회전자는 3상 회전변류기의 전기자와 거의 같은 구조이며 정류자와 3개의 슬립링이 있다.
- 3자기회로의 자기저항을 감소시키기 위해 성층 철심만으로 권선이 없는 고정자를 설치한 것도 있다.
- 4용량이 큰 것은 정류작용을 좋게 하기 위해 회전자에 보상권선과 보극권선을 설치한 것도 있다.
53. 스테핑 모터의 설명 중 틀린 것은?
- 1가속, 감속이 용이하며 정·역전 변속이 쉽다.
- 2위치제어를 할 때, 각도 오차가 적고 누적되지 않는다.
- 3정지하고 있을 때, 그 위치를 유지해 주는 토크가 작다.
- 4브러시, 슬립링 등이 없고 부품수가 적다.
54. 변압기에 사용되는 절연유의 성질이 아닌 것은?
- 1절연내력이 클 것
- 2인화점이 낮을 것
- 3비열이 커서 냉각효과가 클 것
- 4절연재료와 접촉해도 화학작용을 미치지 않을 것.
55. 병렬운전을 하고 있는 두 대의 3상 동기 발전기 사이에 무효순환전류가 흐르는 것은 두 발전기의 기전력이 어떠할 때인가?
- 1기전력의 위상이 다를 때
- 2기전력의 파형이 다를 때
- 3기전력의 주파수가 다를 때
- 4기전력의 크기가 다를 때
56. 반도체 사이리스터에 의한 제어는 어느 것을 변화시키는 것인가?
- 1주파수
- 2전류
- 3위상각
- 4최대값
57. 3상 유도 전동기에 직결된 펌프가 있다. 펌프 출력은 80[kW], 효율 74.6[%], 전동기의 효율과 역률은 94[%] 와 90[%]라고 하면, 전동기의 입력은 약 몇 [kVA]인가?
- 195.74
- 2104.4
- 3121.1
- 4126.7
58. 다음 유도 전동기 기동법 중 권선형 유도전동기에 가장 적합한 기동법은?
- 1Y－△ 기동법
- 2기동 보상기법
- 3전전압 기동법
- 42차 저항법
59. 동기기의 안정도 증진법 중 옳은 것은?
- 1동기화 리액턴스를 작게 할 것
- 2회전자의 플라이휠 효과를 작게 할 것
- 3역상, 영상 임피던스를 작게 할 것
- 4단락비를 작게 할 것
60. 다음에서 게이트에 의한 턴온(turn-on)을 이용하지 않는 소자는?
- 1DIAC
- 2SCR
- 3GTO
- 4TRIAC
회로이론

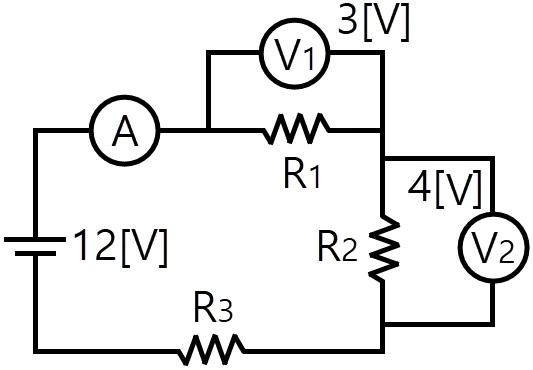

61. 그림에서 전류계는 0.4[A], 전압계 V1은 3[V], V2는 4[V]를 지시했다. 저항 R3의 값[Ω]은? (단, 전류계 및 전압계의 내부저항은 무시한다.)
- 15
- 211
- 312.5
- 413.7
62. 전달함수 응답식 C(s)＝G(s)R(s)에서 입력함수를 단위 임펄스 δ(t)로 가할 때 계의 응답은?
- 1C(s)＝ G(s)δ(s)
- 2(C(s)＝ G(s)) / (δ(s))
- 3(C(s)＝ G(s)) / (s)
- 4C(s)＝G(s)
63. 다음 회로에서 V1＝6[V], R1＝1[kΩ], R2＝2[kΩ]일 때 등가회로로 변환한 회로의 합성저항 Rth[Ω]와 등가전압 Veq[V]는 얼마인가?
- 1Rth＝0.67, Veq＝2
- 2Rth＝0.67, Veq＝4
- 3Rth＝3, Veq＝2
- 4Rth＝4, Veq＝4
64. RC 회로의 입력 단자에 계단 전압을 인가하면 출력 전압은?
- 10부터 지수적으로 증가한다.
- 2처음에는 입력과 같이 변했다가 지수적으로 감쇠한다.
- 3같은 모양의 계단 전압이 나타난다.
- 4아무 것도 나타나지 않는다.
65. 전원이 Y결선, 부하가 △결선된 3상 대칭회로가 있다. 전원의 상전압이 220V이고, 전원의 상전류가 10A일 때, 부하 한 상의 임피던스[Ω]는?
- 166
- 222 √3
- 322
- 4(22) / (√3)
66. \(\dot Z_1=3+j10[\Omega]\), \(\dot Z_2=3-j2[\Omega]\)의 두 임피던스를 직렬로 연결하고 양단에 \(100\angle0^\circ[V]\)의 전압을 가했을 때 \(\dot Z_1\), \(\dot Z_2\)에 걸리는 전압 V1, V2는 각각 얼마인가?
- 1V1＝98＋j36, V2＝2＋j36
- 2V1＝98－j36, V2＝2＋j36
- 3V1＝98＋j36, V2＝2－j36
- 4V1＝98－j36, V2＝2－j36
67. 어떤 제어계의 출력이 (C(s) = 5) / ((s(s^2 + s + 2))) 로 주어질 때 출력의 시간함수 c(t)의 정상값은?
- 15
- 22
- 3(2) / (5)
- 4(5) / (2)
68. \(10t^3\)의 라플라스 변환은?
- 1(60) / (s^4)
- 2(30) / (s^4)
- 3(10) / (s^4)
- 4(80) / (s^4)
69. Z＝8＋j6[Ω]인 평형 Y 부하에 선간전압 200[V]인 대칭 3상 전압을 가할 때 선전류는 약 몇 [A]인가?
- 120
- 211.5
- 37.5
- 45.5
70. 그림과 같이 10[Ω]의 저항에 감은비가 10 : 1의 결합회로를 연결했을 때 4단자 정수 A, B, C, D는?
- 1A＝1, B＝10, C＝0, D＝10
- 2A＝10, B＝0, C＝1, D＝ (1) / (10)
- 3A＝10, B＝1, C＝0, D＝ (1) / (10)
- 4A＝10, B＝1, C＝1, D＝10

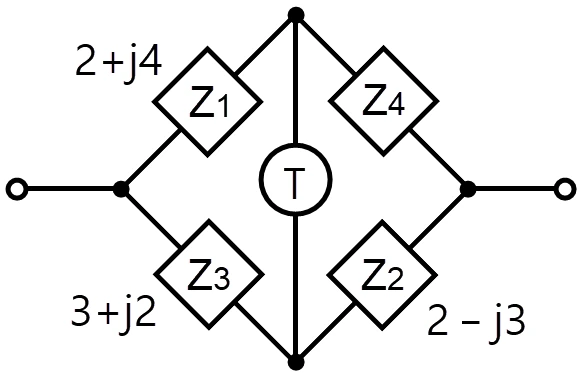

71. 다음과 같은 브리지 회로가 평형이 되기 위한 Z4의 값은?
- 12＋j4
- 2-2＋j4
- 34＋j2
- 44－j2
72. 주파수 f[Hz], 단상 교류전압 V[V]의 전원에 저항 R[Ω], 인덕턴스 L[H]의 코일을 접속한 회로가 있을 때, L을 가감해서 R의 전력을 L＝0일 때의 (1) / (5) 로 하면 L[H]의 크기는?
- 1(R2) / (2πf)
- 2πfR^2
- 3(R) / (πf)
- 4(R) / (2πf)
73. R＝10[Ω], L＝5[μH]인 RL 직렬회로와 C＝100[pF]인 콘덴서가 병렬로 연결된 회로에서 공진 시 공진임피던스[kΩ]는?
- 10.2
- 20.5
- 35
- 4200
74. 그림과 같은 톱니파의 라플라스 변환은?
- 1\(\frac{E}{Ts}(1-e^{-Ts})\)
- 2\(\frac{E}{Ts^2}(1-e^{-Ts})\)
- 3\(\frac{E}{Ts}(1-e^{-Ts}-Ts e^{-Ts})\)
- 4\(\frac{E}{Ts^2}(1-e^{-Ts}-Ts e^{-Ts})\)
75. 불평형 3상 전류 Ia＝18＋j3, Ib＝-25－j7, Ic＝-5＋j10일 때, 영상전류 I0는?
- 1-12－j6
- 22－j6.24
- 36－j3
- 4-4＋j2
76. 그림에서 4단자 회로 정수 A, B, C, D 중 출력 단자 3, 4가 개방되었을 때의 V1/V2인 A의 값은?
- 1\(1+\frac{Z_2}{Z_1}\)
- 2\(\frac{Z_1+Z_2+Z_3}{Z_1Z_2}\)
- 3\(1+\frac{Z_2}{Z_3}\)
- 4\(1+\frac{Z_3}{Z_2}\)
77. 그림과 같은 회로가 정저항 회로가 되려면 L은 몇 [H]이어야 하는가? (단, R＝20[Ω], C＝200[μF]이다.)
- 10.08
- 20.8
- 31
- 44
78. 다상 교류회로 설명 중 잘못 된 것은? (단, n＝상수)
- 1평형 3상 교류에서 Δ결선의 상전류는 선전류의 \(\frac{1}{\sqrt3}\)과 같다.
- 2\(n\)상전력 \(P=\frac{1}{2\sin(\pi/n)}V_lI_l\cos\theta\)이다.
- 3성형결선에서 선간전압과 상전압과의 위상차는 \(\frac{\pi}{2}\left(1-\frac{2}{n}\right)\)이다.
- 4비대칭 다상교류가 만드는 회전 자기장은 타원 회전 자기장이다.
79. 대칭 3상 교류에서 각 상의 전압이 va, vb, vc일 때 3상 전압의 합은?
- 10
- 20.3va
- 30.5va
- 43va
80. \(i=100+50\sqrt2\sin\omega t+20\sqrt2\sin(3\omega t+\frac{\pi}{6})\)로 표시되는 비정현파 전류의 실효값은 약 얼마인가?
- 120
- 250
- 3114
- 4150
전기설비기술기준 및 판단기준
81. 가공전선로 지지물에 시설하는 통신선으로 적합하지 아니한 것은?
- 1통신선은 가공전선의 아래에 시설할 것
- 2통신선과 저압 가공전선 사이의 이격거리는 60cm 이상 일 것
- 3통신선과 고압 가공전선 사이의 이격거리는 80cm 이상 일 것
- 4통신선과 특고압 가공전선 사이의 이격거리는 1.0m 이상 일 것
82. 전로의 중성점을 접지하는 목적으로 볼 수 없는 것은?
- 1전로의 보호 장치의 확실한 동작 확보
- 2부하전류의 일부를 대지로 방류하여 전선 절약
- 3이상전압의 억제
- 4대지전압의 저하
83. 최대 사용전압이 6600[V]인 3상 유도전동기의 권선과 대지 사이의 절연내력 시험전압은 약 몇 [V]인가?
- 17260
- 27920
- 38250
- 49900
84. 습기가 있는 장소에서 사용전압이 440[V]인 경우 애자 사용 공사 시 전선과 조영재 사이의 이격거리는 최소 몇 [cm] 이상이어야 하는가?
- 12.5
- 24.5
- 36
- 48
85. 중성선 다중접지한 22.9[kV] 3상 4선식 가공전선로를 건조물의 옆쪽 또는 아래쪽에서 접근 상태로 시설하는 경우 가공 나전선과 건조물의 최소 이격거리[m]는?
- 11.2
- 21.5
- 32.0
- 42.5
86. 제2종 접지공사에서 접지선의 굵기는 연동선인 경우 몇 [mm²] 이상인가?
- 11.25
- 26
- 38
- 416
87. 강제 배류기의 시설기준에 대한 설명으로 옳지 않은 것은?
- 1귀선에서는 강제 배류기를 거쳐 금속제 지중 관로로 통하는 전류를 저지하는 구조로 할 것
- 2강제 배류기를 보호하기 위하여 적정한 과전류 차단기를 시설할 것
- 3강제 배류기용 전원장치의 변압기는 절연변압기를 시설하고 1, 2차측 전로에는 개폐기 및 과전류차단기를 각 극에 시설한 것일 것
- 4강제 배류기는 제3종 접지공사를 한 금속제 외함 기타 견고한 함에 넣어 시설하거나 사람이 접촉할 우려가 없도록 시설할 것
88. 전격 살충기는 전격격자가 지표상 또는 마루 위 몇 [m] 이상 되도록 시설하여야 하는가?
- 11.5
- 22
- 32.8
- 43.5
89. 수소냉각식의 발전기, 조상기에 부속하는 수소 냉각 장치에서 필요 없는 장치는?
- 1수소의 순도 저하를 경보하는 장치
- 2수소의 압력을 계측하는 장치
- 3수소의 온도를 계측하는 장치
- 4수소의 유량을 계측하는 장치
90. 과전류차단기로 시설하는 퓨즈 중 고압전로에 사용하는 비포장 퓨즈는 정격전류의 최대 몇 배의 전류에 견디어야 하는가?
- 11.1
- 21.25
- 31.5
- 42
91. 가공전선로에 사용하는 지지물의 강도 계산 시 구성재의 수직 투영면적 1[m²]에 대한 풍압을 기초로 적용하는 갑종풍압하중 값의 기준이 잘못된 것은?
- 1목주 : 588Pa
- 2원형 철주 : 588Pa
- 3철근콘크리트주 : 1117Pa
- 4강관으로 구성된 철탑 : 1255Pa
92. 사용전압이 25000[V] 이하의 특고압 가공전선로에는 전화선로의 길이 12km 마다 유도전류가 몇 [㎂]를 넘지 아니하도록 하여야 하는가?
- 11.5
- 22
- 32.5
- 43
93. 저압 가공인입선의 시설에 대한 설명으로 틀린 것은?
- 1전선은 절연전선, 다심형 전선 또는 케이블 일 것
- 2전선은 지름 1.6mm의 경동선 또는 이와 동등 이상의 세기 및 굵기일 것
- 3전선의 높이는 철도 및 궤도를 횡단하는 경우에는 레일 면상 6.5[m] 이상일 것
- 4전선의 높이는 횡단보도교의 위에 시설하는 경우에는 노면상 3[m] 이상일 것
94. 관, 암거 기타 지중전선을 넣는 방호장치의 금속제 부분, 금속제의 전선 접속함 및 지중전선의 피복으로 사용하는 금속체에 시행하는 접지공사의 종류는?
- 1제1종 접지공사
- 2제2종 접지공사
- 3제3종 접지공사
- 4특별 제3종 접지공사
95. 지중에 매설된 금속제 수도관로는 각종 접지공사의 접지극으로 사용할 수 있다. 다음 중에서 접지극으로 사용할 수 없는 것은?
- 1안지름 75[mm] 이상이고 전기저항값이 3[Ω] 이하인 것
- 2안지름 75[mm] 이상이고 전기저항값이 2[Ω] 이하인 것
- 3안지름 75[mm]에서 분기한 안지름 50[mm]의 수도관으로 길이가 6[m]이고, 전기저항 값이 3[Ω] 이하인 것
- 4안지름 75[mm]에서 분기한 안지름 30[mm]의 수도관으로 길이가 5[m]이내이고, 전기저항 값이 3[Ω] 이하인 것
96. 분기회로의 시설에서 저압 옥내간선과의 분기점에서 전선의 길이가 몇 [m] 이하인 곳에 개폐기 및 과전류 차단기를 시설하여야 하는가?
- 13
- 24
- 35
- 46
97. 출퇴표시등 제어회로의 배선을 금속덕트 공사에 의하여 시설하고자 한다. 절연피복을 포함한 전선의 총면적은 덕트 내부 단면적의 몇 [%]까지 할 수 있는가?
- 120
- 230
- 340
- 450
98. 가공전선로의 지지물에 하중이 가하여지는 경우에 그 하중을 받는 지지물 기초 안전율은 일반적인 경우에 얼마 이상이어야 하는가?
- 11.5
- 22.0
- 32.5
- 43.0
99. 3상 380[V] 모터에 전원을 공급하는 저압전로의 전선 상호 간 및 전로와 대지 사이의 절연저항 값은 몇 [MΩ] 이상이 되어야 하는가?
- 10.1
- 20.2
- 30.3
- 40.4
100. 특고압 지중전선이 가연성이나 유독성의 유체(流體)를 내포하는 관과 접근하기 때문에 상호간에 견고한 내화성의 격벽을 시설하였다. 상호 간의 이격거리가 몇 [m] 이하인 경우인가?
- 10.4
- 20.6
- 30.8
- 41.0
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
채점하기
hide
reset
타이머
