전기산업기사 2012년 3회

전기자기학

1. 대전 도체 내부의 전위에 대한 설명으로 옳은 것은?

1
내부에는 전기력선이 없으므로 전위는 무한대의 값을 갖는다.
2
내부의 전위와 표면전위는 같다. 즉 도체는 등전위이다.
3
내부의 전위는 항상 대지전위와 같다.
4
내부에는 전계가 없으므로 0전위이다.

2. 자화율 x와 비투자율 μs의 관계에서 상자성체로 판단 할 수 있는 것은?

1
x＞0, μs＜1
2
x＜0, μs＞1
3
x＞0, μs＞1
4
x＜0, μs＜1

3. 강자성체의 자속밀도 B의 크기와 자화의 세기 J의 크기 사이에는 어떤 관계가 있는가?

1
J가 B보다 약간 크다.
2
J는 B보다 대단히 크다.
3
J는 B보다 약간 작다
4
J는 B와 똑같다.

4. 다음 설명 중 옳은 것은?

1
완전 도체가 아닌 일정한 고유저항을 가진 대지상에 대지와 나란히 높이 h인 곳에 가선된 전류 I가 흐르는 원통상 도선의 영상전류는 방향이 반대인 -I이고, 땅속 h보다 얕은 곳에 대지면과 나란히 흐르는 영상전류이다.
2
접지 구도체의 외부에 있는 점전하에 기인된 접지 구도체상 유도전하의 영상전하는 2개 있다.
3
두 유전체가 무한 평면으로 경계면을 이루고 접해 있을 때, 한 유전체 내에 있는 점전하 Q의 영상전하는, 경계면과 Q 간 거리의 연장선상 반대편 등거리에 1개 있다.
4
절연 도체구의 외부에 점전하가 있을 때 절연 도체구에 유도된 전하에 관한 영상 전하는 2개 있다.

5. 두 개의 자하 m1, m2 사이에 작용되는 쿨롱의 법칙으로서 자하간의 자기력에 대한 설명으로 옳지 않은 것은?

1
두 자하가 동일 극성이면 반발력이 작용한다.
2
두 자하가 서로 다른 극성이면 흡입력이 작용한다.
3
두 자하의 거리에 반비례한다.
4
두 자하의 곱에 비례한다.

6. 열전대는 무슨 효과를 이용한 것인가?

1
압전효과
2
제벡효과
3
홀 효과
4
가우스 효과

7. 자기 인덕턴스가 L1, L2이고, 상호인덕턴스가 M인 두 코일을 직렬로 연결하여 합성인덕턴스 L을 얻었을 때, 다음 중 항상 양의 값을 갖는 것만 골라 묶은 것은?

1
L1, L2, M
2
L1, L2, L
3
M, L
4
항상 양의 값을 갖는 것은 없다.

8. 전압 V로 충전된 용량 C의 콘덴서에 용량 2C의 콘덴서를 병렬 연결한 후의 단자 전압[V]은?

1
3V
2
2V
3
\(\frac{V}{2}\)
4
\(\frac{V}{3}\)

9. 자기회로 단면적 4[cm²]의 철심에 6×10-4[Wb]의 자속을 통하게 하려면 2800[AT/m]의 자계가 필요하다. 철심의 비투자율 [H/m]은?

1
12
2
43
3
75
4
426

10. 두 자성체 경계면에서 정자계가 만족하는 것은?

1
자속밀도의 접선성분이 같다.
2
자속은 투자율이 작은 자성체에 모인다.
3
양측 경계면상의 두 점간의 자위차가 같다.
4
자계의 법선성분이 같다.

11. 평행판 공기콘덴서의 극판 사이에 비유전율 εs의 유전체를 채운 경우 동일 전위차에 대한 극판간의 전하량 Q[C]는?

1
εs배로 증가
2
\(\frac{1}{\epsilon_s}\)배로 감소
3
πεs배로 증가
4
불변

12. 두 도체 A와 B에서 도체 A에는＋Q[C], 도체 B에는 -Q[C]의 전하를 줄 때 도체 A, B간의 전위차를 VAB라 하면 성립되는 식은? (단, 두 도체 사이의 정전용량은 C이다.)

1
\(Q=\sqrt{CV_{AB}^2}\)
2
\(Q=\sqrt{CV_{AB}}\)
3
\(Q=C^2V_{AB}\)
4
\(Q=CV_{AB}\)

13. 그림과 같이 진공내의 A, B, C 각 점에 QA＝4×10-6[C], QB＝2×10-6[C], QC＝5×10-6[C]의 점전하가 일직선상에 놓여 있을 때 B점에 작용하는 힘은 몇 [N]인가?

1
0.8×10-2
2
1.2×10-2
3
1.8×10-2
4
2.4×10-2

14. 반지름 a[m]인 도선의 1[m]당 내부 자기인덕턴스는 몇 [H/m]인가?

1
\(\frac{\mu}{8\pi}\)
2
\(\frac{\mu}{4\pi}\)
3
\(\frac{\mu a}{8\pi}\)
4
\(\frac{\mu a}{4\pi}\)

15. 유전율이 각각 ε₁, ε₂인 두 유전체가 접해있는 경우 전기력선의 방향을 그림과 같이 표시할 때 ε₁＞ε₂이면, θ₁과 θ₂의 관계는?

1
θ1＝θ2
2
θ1＜θ2
3
θ1＞θ2
4
전기력선의 방향에 따라 θ1＜θ2 혹은 θ1＞θ2

16. 무한 평면도체에서 h[m]의 높이에 반지름 a[m](a≪h)의 도선을 도체에 평행하게 가설하였을 때 도체에 대한 도선의 정전용량은 몇 [F/m]인가?

1
\(\frac{\pi\epsilon_0}{\ln(h/a)}\)
2
\(\frac{2\pi\epsilon_0}{\ln(2h/a)}\)
3
\(\frac{\pi\epsilon_0}{\ln(2h/a)}\)
4
\(\frac{2\pi\epsilon_0}{\ln(h/a)}\)

17. 유전율 ε₁[F/m], ε₂[F/m]인 두 종류의 유전체가 무한평면을 경계로 접해있다. 유전체에서 경계면으로부터 r[m] 만큼 떨어진 점 P에 점전하 Q[C]가 있을 경우, 점전하와 유전체 ε₂ 사이에 작용하는 힘[N]은?

1
\(\frac{Q^2}{4\pi\epsilon_1r^2}\frac{\epsilon_1-\epsilon_2}{\epsilon_1+\epsilon_2}\)
2
\(\frac{Q^2}{4\pi\epsilon_1r}\frac{\epsilon_1-\epsilon_2}{\epsilon_1+\epsilon_2}\)
3
\(\frac{Q^2}{16\pi\epsilon_1r}\frac{\epsilon_1-\epsilon_2}{\epsilon_1+\epsilon_2}\)
4
\(\frac{Q^2}{16\pi\epsilon_1r^2}\frac{\epsilon_1-\epsilon_2}{\epsilon_1+\epsilon_2}\)

18. 다음 중 전자계에 대한 맥스웰의 기본 이론으로 옳지 않은 것은?

1
고립된 자극이 존재한다.
2
전하에서 전속선이 발산된다.
3
전도전류와 변위전류는 자계의 회전을 발생시킨다.
4
자속밀도의 시간적 변화에 따라 전계의 회전이 생긴다.

19. 도전성을 가진 매질내의 평면파에서 전송계수 γ를 표현한 것으로 알맞은 것은?

1
γ＝a＋jβ
2
γ＝a－jβ
3
γ＝ja＋β
4
γ＝ja－β

20. 자기 인덕턴스 50[mH]의 회로에 흐르는 전류가 매초 100[A]의 비율로 감소할 때 자기 유도기전력은?

1
5×10-4[mV]
2
5[V]
3
40[V]
4
200[V]

전력공학

21. 송전선용 표준철탑 설계의 경우 일반적으로 가장 큰 하중은?

1
빙설
2
애자, 전선의 중량
3
풍압
4
전선의 인장강도

22. 출력 20000[kW]의 화력발전소가 부하율 80%로 운전할 때 1일의 석탄 소비량은 약 몇 ton인가? (단, 보일러 효율 80%, 터빈의 열사이클 효율 35%, 터빈효율 85%, 발전기 효율 76%, 석탄의 발열량은 5500[kcal/㎏]이다.)

1
272
2
293
3
312
4
333

23. 변전소에서 사용되는 조상설비 중 전력 손실이 출력의 최대 0.6[%] 이하이며 지상용으로 사용되는 조상설비는?

1
전력용 콘덴서
2
분로 리액터
3
동기 조상기
4
유도 전압 조정기

24. 3상 3선식 소호리액터 접지방식에서 1선의 대지 정전용량을 C[μF], 상전압 E[kV], 주파수 f[Hz]라 하면, 소호 리액터의 용량은 몇 [kVA]인가?

1
\(\pi fCE^2\times10^{-3}\)
2
\(2\pi fCE^2\times10^{-3}\)
3
\(3\pi fCE^2\times10^{-3}\)
4
\(6\pi fCE^2\times10^{-3}\)

25. 전력선 1선의 대지전압을 E, 통신선의 대지정전용량을 Cb, 전력선과 통신선 사이의 상호 정전용량을 Cab라고 하면, 통신선의 정전유도전압은?

1
\(\frac{C_{ab}+C_b}{C_b}E\)
2
\(\frac{C_{ab}+C_b}{C_{ab}}E\)
3
\(\frac{C_{ab}}{C_{ab}+C_b}E\)
4
\(\frac{C_b}{C_{ab}+C_b}E\)

26. 코로나 방지에 가장 효과적인 방법은?

1
선간거리를 증가시킨다.
2
전선의 높이를 가급적 낮게 한다.
3
전선 표면의 전위경도를 높인다.
4
전선의 바깥지름을 크게 한다.

27. 다음 중 1상당의 용량 200[kVA]의 콘덴서에 제5고조파를 억제하기 위하여 직렬 리액터를 설치하고자 한다. 기본파 기준으로 직렬리액터의 용량[kVA]으로 가장 알맞은 것은?

1
6
2
12
3
18
4
25

28. 반지름 r[m]이고, 소도체 간격 a인 2도체 송전선로에 등가 선간거리가 D[m]로 배치되고 완전 연가된 경우 인덕턴스는 몇 [mH/km]인가?

1
\(0.4605\log_{10}\frac{D}{\sqrt{ra^2}}+0.025\)
2
\(0.4605\log_{10}\frac{D}{\sqrt{ra}}+0.025\)
3
\(0.4605\log_{10}\frac{D}{\sqrt{ra}}+0.05\)
4
\(0.4605\log_{10}\frac{D}{\sqrt{ra^2}}+0.05\)

29. 전력용 콘덴서 회로에 방전코일을 설치하는 주된 목적은?

1
합성 역률의 개선
2
전압의 파형 개선
3
콘덴서의 등가용량 증대
4
전원 개방 시 잔류 전하를 방전시켜 인체의 위험 방지

30. 플리커 예방을 위한 수용가 측의 대책이 아닌 것은?

1
공급 전압을 승압한다.
2
전원 계통에 리액터분을 보상한다.
3
전압 강하를 보상한다.
4
부하의 무효전력 변동분을 흡수한다.

31. 수전 용량에 비해 첨두부하가 커지면 부하율은 그에 따라 어떻게 되는가?

1
높아진다.
2
낮아진다.
3
변하지 않고 일정하다.
4
부하의 종류에 따라 달라진다.

32. 고장점에서 구한 전 임피던스를 Z[Ω], 고장점의 상전압을 E[V]라 하면 3상 단락전류 [A]는?

1
(E) / (Z)
2
(ZE) / (√3)
3
(√3 E) / Z
4
(3E) / (Z)

33. 파동 임피던스가 Z1＝400[Ω]인 선로의 종단에 파동 임피던스가 Z2＝1200[Ω]인 변압기가 접속되어 있다. 지금 선로로부터 파고 e1＝1000[kV]의 전압이 진입하였다. 접속점에서 전압의 투과파 [kV]는?

1
500
2
1000
3
1500
4
2000

34. 피뢰기의 정격전압이란?

1
상용주파수의 방전 개시전압
2
속류를 차단할 수 있는 최고의 교류 전압
3
방전을 개시할 때 단자전압의 순시값
4
충격방전전류를 통하고 있을 때 단자전압

35. 콘덴서형 계기용변압기의 특징에 속하지 않은 것은?

1
권선형에 비해 오차가 적고 특성이 좋다.
2
절연의 신뢰도가 권선형에 비해 크다.
3
고압 회로용의 경우는 권선형에 비해 소형 경량이다.
4
전력선 반송용 결합 콘덴서와 공용할 수 있다.

36. 화력 발전소에서 증기 및 급수가 흐르는 순서는?

1
보일러 → 과열기 → 절탄기 → 터빈 → 복수기
2
보일러 → 절탄기 → 과열기 → 터빈 → 복수기
3
절탄기 → 보일러 → 과열기 → 터빈 → 복수기
4
절탄기 → 과열기 → 보일러 → 터빈 → 복수기

37. 전력계통의 주파수가 기준값보다 증가하는 경우 어떻게 하는 것이 가장 타당한가?

1
발전 출력[kW]을 감소시켜야 한다.
2
발전 출력[kW]을 증가시켜야 한다.
3
무효 전력[kVar]을 감소시켜야 한다.
4
무효 전력[kVar]을 증가시켜야 한다.

38. 가공전선로에 대한 지중전선로의 장점으로 옳은 것은?

1
건설비가 싸다.
2
송전 용량이 많다.
3
인축에 대한 안전성이 높으며 환경 조화를 이룰 수 있다.
4
사고 복구에 효율적이다.

39. 1선 지락 시 건전상의 전압상승이 가장 적은 중성점 접지 방식은?

1
직접 접지방식
2
비접지 방식
3
저항 접지방식
4
소호 리액터 접지 방식

40. 전력 원선도의 가로축과 세로축은 각각 어느 것을 나타내는가?

1
전압과 전류
2
전압과 역률
3
전류와 유효전력
4
유효전력과 무효전력

전기기기

41. 순저항 부하를 갖는 3상 반파 위상제어 정류회로에서 출력 전류가 연속이 되는 점호각 a의 범위는?

1
a≤30°
2
a＞30°
3
a≤60°
4
a＞60°

42. 변압기의 임피던스 전압이란 정격부하를 걸었을 때 변압기 내부에서 일어나는 임피던스에 의한 전압 강하분이 정격 전압의 몇 [%]가 강하하는가의 백분율이다. 다음 어느 시험에서 구할 수 있는가?

1
무부하시험
2
단락시험
3
온도 시험
4
내전압 시험

43. 교류 단상직권전동기의 구조를 설명한 것 중 옳은 것은?

1
역률 개선을 위해 고정자와 회전자의 자로를 성층 철심으로 한다.
2
정류 개선을 위해 강계자 약전기자형으로 한다.
3
전기자 반작용을 줄이기 위해 약계자 강전기자형으로 한다.
4
역률 및 정류 개선을 위해 약계자 강전기자형으로 한다.

44. 터빈 발전기의 냉각을 수소 냉각방식으로 하는 이유가 아닌 것은?

1
풍손이 공기 냉각시의 약 1/10으로 줄어든다.
2
동일기계일 때 공기냉각 시 보다 정격 출력이 약 25% 증가한다.
3
수분, 먼지 등이 없어 모로나에 의한 손상이 없다.
4
비열은 공기의 약 10배이고 열전도율은 약 15배로 된다.

45. 직류기에서 양호한 정류를 얻는 조건을 옳게 설명한 것은?

1
정류 주기를 짧게 한다.
2
전기자 코일의 인덕턴스를 작게 한다.
3
평균 리액턴스 전압을 브러시 접촉 저항에 의한 전압 강하보다 크게 한다.
4
브러시 접촉저항을 작게 한다.

46. 동기 전동기의 기동법으로 옳은 것은?

1
직류 초퍼법, 기동 전동기법
2
자기동법, 기동 전동기법
3
자기동법, 직류 초퍼법
4
계자 제어법, 저항 제어법

47. 전부하에 있어 철손과 동손의 비율이 1 : 2인 변압기에서 효율이 최고인 부하는 전부하의 약 몇 [%]인가?

1
50
2
60
3
70
4
80

48. 용량 40[kVA], 3200/200[V]인 3상 변압기 2차측에 3상 단락이 생겼을 경우 단락 전류는 약 몇 [A]인가? (단, %임피던스 전압은 4[%]이다.)

1
1887
2
2887
3
3243
4
3558

49. △결선 변압기의 한 대가 고장으로 제거되어 V결선으로 공급할 때 공급할 수 있는 전력은 고장 전 전력에 대하여 몇 [%]인가?

1
86.6
2
75.0
3
66.7
4
57.7

50. 절연유를 충만시킨 외함 내에 변압기를 수용하고, 오일의 대류작용에 의하여 철심 및 권선에 발생한 열을 외함에 전달하며, 외함의 방산이나 대류에 의하여 열을 대기로 방산시키는 변압기의 냉각방식은?

1
유입 송유식
2
유입 수냉식
3
유입 풍냉식
4
유입 자냉식

51. 선박의 전기추진용 전동기의 속도제어에 가장 알맞은 것은?

1
주파수 변화에 의한 제어
2
극수 변화에 의한 제어
3
1차 회전에 의한 제어
4
2차 저항에 의한 제어

52. 단상 유도전동기의 기동 토크가 큰 순서로 되어 있는 것은?

1
반발기동, 분상기동, 콘덴서 기동
2
분상기동, 반발기동, 콘덴서 기동
3
반발기동, 콘덴서 기동, 분상기동
4
콘덴서 기동, 분상기동, 반발기동

53. 전류가 불연속인 경우 전원전압 220[V]인 단상 전파정류회로에서 점호각∝＝90°일 때의 직류 평균전압은 약 몇 [V]인가?

1
45
2
84
3
90
4
99

54. 3상 권선형 유도 전동기에서 토크 τ, 1차 전류 I1, 역률 cosθ, 2차 동손 P20, 효율 n, 출력 P0라 할 때 비례추이 하는 량으로 조합된 것은?

1
I1, cosθ, P0
2
τ, P20, P0
3
P20, n, P0
4
τ, I1, cosθ

55. 유도 전동기의 속도제어방식으로 적합하지 않은 것은?

1
2차 여자제어
2
2차 저항제어
3
1차 저항제어
4
1차 주파수 제어

56. 용량 1[kVA], 3000/200[V]의 단상 변압기를 단권변압기로 결선하여 3000/3200[V]의 승압기로 사용할 때 그 부하용량[kVA]은?

1
16
2
15
3
1.5
4
0.6

57. 교류 전동기에서 브러시 이동으로 속도변화가 편리한 전동기는?

1
시라게 전동기
2
농형 전동기
3
동기 전동기
4
2중 농형 전동기

58. 동기기의 전기자 저항을 r, 반작용 리액턴스를 xa, 누설 리액턴스를 x_l이라 하면 동기 임피던스는?

1
\(\sqrt{r^2+(x_a/x_l)^2}\)
2
\(\sqrt{r^2+x_l^2}\)
3
\(\sqrt{r^2+x_a^2}\)
4
\(\sqrt{r^2+(x_a+x_l)^2}\)

59. 다음에서 동기전동기와 거의 같은 구조는?

1
직류 전동기
2
유도 전동기
3
정류자 전동기
4
동기 발전기

60. 3상 유도전동기 기동특성에서 기동토크 τs가 부하토크 τc보다 약간 클 때 가속토크로 작용하는 것은? (단, 전동기 토크는 τ이다.)

1
τc－τ
2
τ－τc
3
τ－τs
4
τs－τ

회로이론

61. R－L 직렬회로에 i=I1sinωt+I3sin3ωt[A]를 흘리는데 필요한 단자전압 e[V]는?

1
(Rsinωt+ωLcosωt)I1+(Rsin3ωt+3ωLcos3ωt)I3
2
(Rsinωt+ωLcos3ωt)I1+(Rsin3ωt+3ωLcosωt)I3
3
(Rsin3ωt+ωLcosωt)I1+(Rsinωt+3ωLcos3ωt)I3
4
(Rsin3ωt+ωLcos3ωt)I1+(Rsinωt+3ωLcosωt)I3

62. 3상 유도 전동기의 출력이 3.5[kW], 선간전압이 220[V], 효율 80%, 역률 85%일 때 전동기의 선전류[A]는?

1
약 9.2
2
약 10.3
3
약 11.4
4
약 13.5

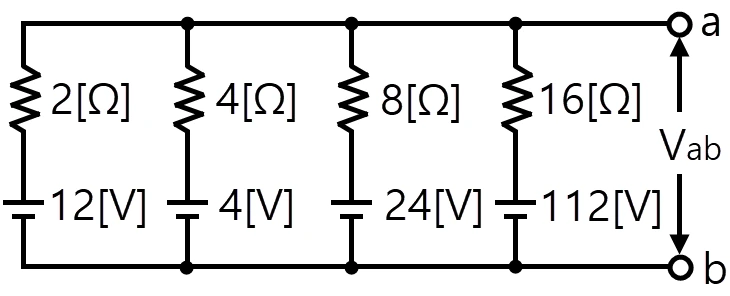

63. 그림의 회로에서 단자 a－b에 나타나는 전압은 몇 [V]인가?

1
10
2
12
3
14
4
16

64. 전압 v＝20sin20t＋30sin30t[V]이고, 전류가 i＝30sin20t＋20sin30t[A]이면 소비전력[W]은?

1
1200
2
600
3
400
4
300

65. 그림의 회로에서 스위치 S를 갑자기 닫은 후 회로에 흐르는 전류i(t)의 시정수는? (단, C에 초기 전하는 없었다.)

1
(R+R₁) / (RR_1 C)
2
(C) / (RR_1 +R₁)
3
(RR_1 C) / (R+R₁)
4
(RR_1 + R₁ ) C

66. 출력이 \(F(s)=\frac{3s+2}{s(s^2+2s+6)}\)로 표시되는 제어계가 있다. 이 계의 시간함수 f(t)의 정상값은?

1
3
2
2
3
\(\frac13\)
4
\(\frac16\)

67. 대칭 6상 전원이 있다. 환상결선으로 권선에 120[A]의 전류를 흘린다고 하면 선전류[A]는?

1
60
2
90
3
120
4
150

68. 2단자 임피던스 함수가 (Z(s)= s(s+1)) / (((s+2)(s+3))) 일 때 회로의 단락상태를 나타내는 점은?

1
-1, 0
2
0, 1
3
-2, -3
4
2, 3

69. 그림과 같은 주파수에 관계없이 일정한 임피던스를 갖도록 C[㎌]의 값을 구하면?

1
20
2
10
3
2.45
4
0.24

70. 다음은 과도현상에 관한 내용이다. 틀린 것은?

1
RL 직렬회로의 시정수는 [s]이다. (L) / (R)
2
RC 직렬회로에서 V0로 충전된 콘덴서를 방전시킬 경우 t＝RC에서의 콘덴서 단자전압은 0.632V0이다.
3
정현파 교류회로에서는 전원을 넣을 때의 위상을 조절함으로써 과도현상의 영향을 제거할 수 있다.
4
전원이 직류 기전력인 때에도 회로의 전류가 정현파로 되는 경우가 있다.

71. \(e^{j\frac{2\pi}{3}}\)와 같은 것은?

1
\(-\frac12-j\frac{\sqrt3}{2}\)
2
\(\frac12-j\frac{\sqrt3}{2}\)
3
\(-\frac12+j\frac{\sqrt3}{2}\)
4
\(\cos\frac{2\pi}{3}+\sin\frac{2\pi}{3}\)

72. 그림과 같은 회로의 a－b 간에 20[V]의 전압을 가할 때 5[A]의 전류가 흐른다. r1 및 r2에 흐르는 전류의 비를 1 : 2로 하려면 r1 및 r2는 각각 몇 [Ω]인가?

1
r1＝2, r2＝4
2
r1＝4, r2＝2
3
r1＝3, r2＝6
4
r1＝6, r2＝3

73. 대칭 3상 Y결선 부하에서 각상의 임피던스가 Z＝16＋j12[Ω]이고, 부하 전류가 5[A]일 때, 이 부하의 선간전압[V]은?

1
\(100\sqrt3\)
2
\(100\sqrt2\)
3
\(200\sqrt3\)
4
\(200\sqrt2\)

74. 어느 회로에 전압 V＝6cos(4t＋30°)[V]를 가했다. 이 전원의 주파수[hz]는?

1
2
2
4
3
2π
4
\(\frac{2}{\pi}\)

75. f(t)＝sintcost를 라플라스 변환하면?

1
\(\frac{1}{s^2+2}\)
2
\(\frac{1}{s^2+4}\)
3
\(\frac{1}{(s+2)^2}\)
4
\(\frac{1}{(s+4)^2}\)

76. 기본파의 30[%]인 제3고조파와 기본파의 20[%]인 제5고조파를 포함하는 전압파의 왜형률은 약 얼마인가?

1
0.21
2
0.33
3
0.36
4
0.42

77. \(i=15\sin(\omega t-\frac{\pi}{6})\)[A]로 표시되는 전류보다 위상이 60도 지연되고, 최대치가 200[V]인 전압 v를 식으로 나타낸 것은?

1
\(v=200\sin(\omega t-\frac{\pi}{2})\)
2
\(v=200\sin(\omega t+\frac{\pi}{2})\)
3
\(v=200\sin(\omega t-\frac{\pi}{6})\)
4
\(v=200\sin(\omega t+\frac{\pi}{6})\)

78. 다음 회로해석의 설명 중에서 옳지 않은 것은?

1
전기회로는 특정 목적을 달성하기 위하여 상호 연결된 회로소자들의 집합이다.
2
옴의 법칙과 같은 소자법칙은 회로가 어떻게 구성되는지에 따라 각 개별 소자에서 단자 전압과 전류를 관계지어준다.
3
키르히호프의 법칙은 회로의 연결법칙으로서 전하 불변 및 에너지 불변으로부터 유래되었다.
4
일반적으로 전압-전류 특성에 의하여 회로의 형태를 알 수 있는 것이며, 특히 다이오드와 트랜지스터는 선형적으로 해석할 수 있다.

79. 4단자 정수를 구하는 식으로 틀린 것은?

1
\(A/\pi+\frac{1}{2}\sin2x+\frac{1}{4}\sin4x+\cdots\)
2
\(\frac{4A}{\pi}(\sin\alpha\sin x+\frac19\sin3\alpha\sin3x+\cdots)\)
3
\(\frac{4A}{\pi}(\sin x+\frac13\sin3x+\frac15\sin5x+\cdots)\)
4
\(\frac4\pi(\frac{\cos2x}{1\cdot4}+\frac{\cos4x}{3\cdot5}+\frac{\cos6x}{5\cdot7}+\cdots)\)

80. 임피던스가 \(Z(s)=\frac{4s+2}{s}\)로 표시되는 2단자 회로는? (단, s=jω이다.)

1
2
3
4

전기설비기술기준 및 판단기준

81. 고압 가공전선로에 사용하는 가공지선으로 나경동선을 사용할 때의 최소굵기[㎜]는?

1
3.2
2
3.5
3
4.0
4
5.0

82. 사용전압 380[V]인 저압 보안공사에 사용되는 경동선은 그 지름이 최소 몇 [㎜] 이상의 것을 사용하여야 하는가?

1
2.0
2
2.6
3
4.0
4
5.0

83. 수상 전선로를 시설하는 경우에 대한 설명으로 알맞은 것은?

1
사용전압이 고압인 경우에는 클로로프렌 캡타이어 케이블을 사용한다.
2
가공전선로의 전선과 접속하는 경우, 접속점이 육상에 있는 경우에는 지표상 4m 이상의 높이로 지지물에 견고하게 붙인다.
3
가공전선로의 전선과 접속하는 경우, 접속점이 수면상에 있는 경우, 사용전압이 고압인 경우에는 수면상 5m 이상의 높이로 지지물에 견고하게 붙인다.
4
고압 수상전선로에 지락이 생길 때를 대비하여 전로를 수동으로 차단하는 장치를 시설한다.

84. 고압 가공전선과 식물과의 이격거리에 대한 기준으로 가장 적절한 것은?

1
고압 가공전선의 주위에 보호망으로 이격시킨다.
2
식물과의 접촉에 대비하여 차폐선을 시설하도록 한다.
3
고압 가공전선을 절연전선으로 사용하고 주변의 식물을 제거시키도록 한다.
4
식물에 접촉하지 아니하도록 시설하여야 한다.

85. 동기 발전기를 사용하는 전력 계통에 시설하여야 하는 장치는?

1
비상 조속기
2
동기 검정 장치
3
분로 리액터
4
절연유 유출 방지 설비

86. 지선을 사용하여 그 강도를 분담시켜서는 아니 되는 가공전선로 지지물은?

1
목주
2
철주
3
철근 콘크리트주
4
철탑

87. 154[kV]전선로를 제1종 특고압 보안공사로 시설할 때 경동연선의 최소 굵기는 몇 [mm²]이어야 하는가?

1
55
2
100
3
150
4
200

88. 과전류 차단기로 시설하는 퓨즈 중 고압전로에 사용하는 포장 퓨즈는 정격전류의 몇 배에 견디어야 하는가? (단, 퓨즈 이외의 과전류 차단기와 조합하여 하나의 과전류 차단기로 사용하는 것을 제외한다.)

1
1.1
2
1.3
3
1.5
4
1.7

89. 폭연성 분진 또는 화약류의 분말이 존재하는 곳의 저압 옥내배선은 어느 공사에 의하는가?

1
애자 사용 공사
2
캡타이어 케이블 공사
3
합성 수지관 공사
4
금속관 공사

90. 저압 가공전선이 안테나와 접근상태로 시설되는 경우 가공전선과 안테나 사이의 이격거리는 저압인 경우 몇 [cm] 이상 이어야 하는가?

1
40
2
60
3
80
4
100

91. 옥내에 시설하는 관등회로의 사용전압이 12000[V]인 방전등 공사시의 네온 변압기 외함에는 몇 종 접지 공사를 해야 하는가?

1
제1종
2
제2종
3
제3종
4
특별 제3종

92. 발전소에 시설하지 않아도 되는 계측 장치는?

1
발전기의 전압 및 전류 또는 전력
2
발전기의 베어링 및 고정자의 온도
3
발전기의 회전수 및 주파수
4
특고압용 변압기의 온도

93. 저압 옥내배선의 사용전압이 400[V] 미만인 경우 버스 덕트 공사는 몇 종 접지공사를 하여야 하는가?

1
제1종
2
제2종
3
제3종
4
특별 제3종

94. 전력보안 통신설비의 보안장치 중에서 특고압용 배류 중계 코일을 시설하는 경우 선로측 코일과 대지와의 사이의 절연내력은 몇 [V]의 시험전압으로 연속하여 1분간 견디어야 하는가?

1
AC 600
2
AC 6000
3
AC 300
4
AC 3000

95. 아크 용접장치의 시설 기준으로 옳지 않은 것은?

1
용접 변압기는 절연변압기일 것
2
용접 변압기의 1차측 전로의 대지전압은 400[V] 이하일 것
3
용접 변압기 1차측 전로에는 용접변압기에 가까운 곳에 쉽게 개폐할 수 있는 개폐기를 시설할 것
4
피용접재 또는 이와 전기적으로 접속되는 받침대, 정반 등의 금속체에는 제3종 접지공사를 할 것

96. 옥내의 저압전선으로 나전선 사용이 허용되지 않는 경우는?

1
라이팅 덕트 공사에 의하여 시설하는 경우
2
버스 덕트 공사에 의하여 시설하는 경우
3
애자 사용 공사에 의하여 전개된 곳에 시설하는 경우
4
금속관 공사에 의하여 시설하는 경우

97. 고압 또는 특고압 가공전선과 금속제 울타리, 담 등이 교차하는 경우에 금속제의 울타리, 담 등에는 교차점과 좌우로 45[m] 이내의 개소에 몇 종 접지공사를 하는가?

1
제1종 접지공사
2
제2종 접지공사
3
제3종 접지공사
4
특별 제3종 접지공사

98. 사용전압이 161[kV]의 가공전선이 건조물과 제1차 접근상태로 시설되는 경우 가공전선과 건조물 사이의 이격거리는 몇 [m] 이상인가?

1
4.25
2
4.65
3
4.95
4
5.45

99. 강색 철도의 전차선은 지름 몇 [㎜]의 경동선 또는 이와 동등 이상의 세기 및 굵기의 것 이어야 하는가?

1
5
2
7
3
10
4
15

100. 농사용 저압 가공전선로 시설에 대한 설명으로 옳지 않은 것은?

1
목주의 말구 지름은 9[cm] 이상일 것
2
지름 2[㎜] 이상의 경동선 일 것
3
지표상 3.5[m] 이상일 것
4
전선로의 경간은 50[m] 이하일 것

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

69

70

71

72

73

74

75

76

77

78

79

80

81

82

83

84

85

86

87

88

89

90

91

92

93

94

95

96

97

98

99

100

채점하기

hide

reset

타이머

전기산업기사 2012년 3회

채점 중입니다..

점수 0점 ( 0 / 0 )

소요 시간: O분O초

과목 명	문제수	맞춘문제	환산점수

모든 문제들의 저작권은 원저작권자에게 있습니다. 본 사이트는 웹상에 공개되어 있는 문제만 모아서 보여드립니다.
저작권 안내 데이터 보호 안내 제휴 문의

copyright 2026 뉴비티::새로운 CBT 시스템 - newbt.kr (Listed on LeanVibe)
