전기산업기사 2013년 2회

전기자기학

1. 유전율이 각각 ε₁, ε₂인 두 유전체가 접해 있다. 각 유전체 중의 전계 및 전속밀도가 각각 E₁, D₁ 및 E₂, D₂이고, 경계면에 대한 입사각 및 굴절각이 θ₁, θ₂일 때 경계조건으로 옳은 것은?

1
\(\frac{\sin\theta_2}{\sin\theta_1}=\frac{\epsilon_2}{\epsilon_1}\)
2
\(\frac{\cos\theta_2}{\cos\theta_1}=\frac{D_2}{D_1}\)
3
\(\frac{\tan\theta_2}{\tan\theta_1}=\frac{\epsilon_2}{\epsilon_1}\)
4
\(\frac{\cot\theta_2}{\cot\theta_1}=\frac{E_2}{E_1}\)

2. 자기인덕턴스가 10[H]인 코일에 3[A]의 전류가 흐를 때 코일에 축적된 자계에너지는 몇 [J]인가?

1
30
2
45
3
60
4
90

3. 자유공간에서 특성 임피던스 \(\sqrt{\frac{\mu_0}{\epsilon_0}}\)의 값은?

1
\(\frac{1}{100\pi}\)[Ω]
2
\(\frac{1}{120\pi}\)[Ω]
3
110π[Ω]
4
120π[Ω]

4. 진공 중에서 10-6[C]과 10-7[C]의 두 개의 점전하가 50[cm]의 거리에 있을 때 작용하는 힘은 몇 [N]인가?

1
3.6×10-3
2
1.8×10-3
3
4×10-13
4
0.25×10-13

5. 유전체내의 정전 에너지식으로 옳지 않은 것은?

1
\(\frac12 ED\)[J/m³]
2
\(\frac{D^2}{2\epsilon}\)[J/m³]
3
\(\frac12\epsilon D\)[J/m³]
4
\(\frac12\epsilon E^2\)[J/m³]

6. 공기 중에서 무한 평면 도체 표면 아래의 1[m]떨어진 곳에 1[c]의 점전하가 있다. 전하가 받는 힘의 크기는?

1
\(9\times10^9\)[N]
2
\(\frac92\times10^9\)[N]
3
\(\frac94\times10^9\)[N]
4
\(\frac9{16}\times10^9\)[N]

7. 전위 분포가 V＝2x2＋3y2＋z2[V]의 식으로 표시되는 공간의 전하밀도 p 는 얼마인가?

1
12ε0[C/m³]
2
-12ε0[C/m³]
3
12ε0[C/㎤]
4
-12ε0[C/㎤]

8. 강자성체에서 자구의 크기에 대한 설명으로 가장 옳은 것은?

1
역자성체를 제외한 다른 자성체에서는 모두 같다.
2
원자나 분자의 질량에 따라 달라진다.
3
물질의 종류에 관계없이 크기가 모두 같다.
4
물질의 종류 및 상태에 따라 다르다.

9. 평행한 두 개의 도선에 전류가 서로 반대방향으로 흐를 때 두 도선 사이에서의 자계강도는 한 개의 도선일 때 보다 어떠한가?

1
더 약해진다.
2
주기적으로 약해졌다 또는 강해졌다 한다.
3
더 강해진다.
4
강해졌다가 약해진다.

10. 강자성체의 자속밀도 B 의 크기와 자화의 세기 J 의 크기사이의 관계로 옳은 것은?

1
J는 B 보다 크다.
2
J는 B 보다 적다.
3
J 는 B 와 그 값이 같다.
4
J 는 B 에 투자율을 더한 값과 같다.

11. 반지름 a[m]인 원통도체가 있다. 이 원통도체의 길이가 l[m]일 때 내부 인덕턴스는 몇 [H]인가? (단, 원통도체의 투자율은 μ[H/m]이다.)

1
\(\frac{\mu l}{8\pi}\)
2
\(\frac{\mu l}{4\pi}\)
3
\(\frac{\mu l}{2\pi}\)
4
\(\frac{\mu l}{\pi}\)

12. 점 P(1, 2, 3)[m]와 Q(2, 0, 5)[m]에 각각 4×10-5[C]과 -2×10-4[C]의 점전하가 있을 때, 점 P에 작용하는 힘은 몇 [N]인가?

1
\(\frac83(i-2j+2k)\)
2
\(\frac83(-i-2j+2k)\)
3
\(\frac38(i+2j+2k)\)
4
\(\frac38(i+2j-2k)\)

13. 공기 중에서 반지름 a[m], 도선의 중심축간 거리 d[m]인 평행 도선간의 정전용량은 몇 [F/m]인가? (단, d≫a 이다.)

1
\(\frac{2\pi\epsilon_0}{\ln(d/a)}\)
2
\(\frac{\pi\epsilon_0}{\ln(d/a)}\)
3
\(\frac{\pi\epsilon_0}{2\ln(d/a)}\)
4
\(\frac{\pi\epsilon_0}{4\ln(d/a)}\)

14. 하나의 금속에서 전류의 흐름으로 인한 온도 구배부분의 줄열 이외의 발열 또는 흡열에 관한 현상은?

1
펠티에 효과(Peltier effect)
2
볼타 법칙(Volta law)
3
지벡 효과(Seebeck effect)
4
톰슨 효과(Thomson effect)

15. 500[AT/m]의 자계 중에 어떤 자극을 놓았을 때 3×103[N]의 힘이 작용했다면 이때의 자극 세기는 몇 [Wb]인가?

1
2[Wb]
2
3[Wb]
3
5[Wb]
4
6[Wb]

16. 투자율과 유전율로 이루어진 식 \(\frac{1}{\sqrt{\mu\epsilon}}\)의 단위는?

1
[F/H]
2
[m/s]
3
[Ω]
4
[A/m²]

17. 자계 B의 안에 놓여 있는 전류 I의 회로 C가 받는 힘 F의 식으로 옳은 것은? (단, dl 은 미소변위이다.)

1
F＝∮c(Idℓ)×B
2
F＝∮c(IB)×B
3
F＝∮c(I2dℓ)ㆍB
4
F＝∮c(I2B)ㆍdℓ

18. 진공 중에서 어떤 대전체의 전속이 Q 이었다. 이 대전체를 비유전율 2.2인 유전체 속에 넣었을 경우의 전속은?

1
Q
2
εQ
3
2.2Q
4
0

19. 다음 식들 중 옳지 못한 것은?

1
라플라스(Laplace)의 방정식 ∇2V＝0
2
발산정리 ∮sAds＝∫vdivAdv
3
포아송(Poisson's)의 방정식 ∇2V＝ (rho) / (ε₀)
4
가우스(Gauss)의 정리 divD＝ρ

20. 판자석의 세기가 P[Wb/m]되는 판자석을 보는 입체각 ω인 점의 자위는 몇 [A]인가?

1
\(\frac{P}{4\pi\mu_0\omega}\)
2
\(\frac{P\omega}{4\pi\mu_0}\)
3
\(\frac{P}{2\pi\mu_0\omega}\)
4
\(\frac{P\omega}{2\pi\mu_0}\)

전력공학

21. 가공전선로의 작용 인덕턴스를 L[H], 작용정전용량을 C[F], 사용전원의 주파수를 f[Hz]라 할 때 선로의 특성 임피던스는? (단, 저항과 누설컨덕턴스는 무시한다.)

1
\(\sqrt{\frac{C}{L}}\)
2
\(\sqrt{\frac{L}{C}}\)
3
\(\sqrt{LC}\)
4
\(2\pi fL-\frac{1}{2\pi fC}\)

22. 중성점 비접지 방식이 이용되는 송전선은?

1
20~30[kV] 정도의 단거리 송전선
2
40~50[kV] 정도의 중거리 송전선
3
80~100[kV] 정도의 장거리 송전선
4
140~160[kV] 정도의 장거리 송정선

23. 중성점 저항 접지방식의 병행 2회선 송전선로의 지락사고 차단에 사용되는 계전기는?

1
선택접지계전기
2
거리 계전기
3
과전류계전기
4
역상계전기

24. 주상변압기 1차측 전압이 일정할 경우, 2차측 부하가 증가하면 주상변압기의 동손과 철손은 어떻게 되는가?

1
동손은 감소하고 철손은 증가한다.
2
동손은 증가하고 철손은 감소한다.
3
동손은 증가하고 철손은 일정하다.
4
동손과 철손이 모두 일정하다.

25. 풍압이 P[㎏/m²]이고 빙설이 적은 지방에서 지름이 d[㎜]인 전선 1[m]가 받는 풍압하중은 표면계수를 k라고 할 때 몇 [㎏/m]가 되는가?

1
\(\frac{Pk(d+12)}{1000}\)
2
\(\frac{Pk(d+6)}{1000}\)
3
\(\frac{Pkd}{1000}\)
4
\(\frac{Pkd^2}{1000}\)

26. 다음 중 3상 차단기의 정격차단용량으로 알맞은 것은?

1
정격전압×정격차단전류
2
√3×정격전압×정격차단전류
3
3×정격전압×정격차단전류
4
3√3×정격전압×정격차단전류

27. 배전선로의 전기적 특성 중 그 값이 1이상인 것은?

1
부등률
2
전압강하율
3
부하율
4
수용률

28. 단상 2선식 계동에서 단락점까지 전선 한 가닥의 임피던스가 6＋j8[Ω](전원포함), 단락전의 단락점 전압이 3300[V]일 때 단상 전선로의 단락 용량은 약 몇 [kVA]인가? (단, 부하전류는 무시한다.)

1
455
2
500
3
545
4
600

29. 전선 a, b, c가 일직선으로 배치되어 있다. a와 b와 c사이의 거리가 각각 5[m]일 때 이 선로의 등가선간거리는 몇 [m]인가?

1
5
2
10
3
5∛2
4
5√2

30. 충전된 콘덴서의 에너지에 의해 트립되는 방식으로 정류기, 콘덴서 등으로 구성되어 있는 차단기의 트립방식은?

1
과전류 트립방식
2
직류전압 트립방식
3
콘덴서 트립방식
4
부족전압 트립방식

31. 소호리액터 접지방식에서 사용되는 탭의 크기로 일반적인 것은?

1
과보상
2
부족보상
3
(-)보상
4
직렬공진

32. 다음 중 송전선의 1선지락 시 선로에 흐르는 전류를 바르게 나타낸 것은?

1
영상전류만 흐른다.
2
영상전류 및 정상전류만 흐른다.
3
영상전류 및 역상전류만 흐른다.
4
영상전류, 정상전류 및 역상전류가 흐른다.

33. 기력발전소에서 과잉공기가 많아질 때의 현상으로 적당하지 않은 것은?

1
노 내의 온도가 저하된다.
2
배기가스가 증가된다.
3
연도손실이 커진다.
4
불완전연소로 매연이 발생한다.

34. 불평형 부하에서 역률은 어떻게 표현되는가?

1
유효전력 / 각 상 피상전력의 산술합
2
유효전력 / 각 상 피상전력의 벡터합
3
무효전력 / 각 상 피상전력의 산술합
4
무효전력 / 각 상 피상전력의 벡터합

35. 역률 0.8, 출력 360[kW]인 3상 평형유도 부하가 3상 배전선로에 접속되어 있다. 부하단의 수전전압이 6000[V], 배전선의 1조의 저항 및 리액턴스가 각각 5[Ω], 4[Ω]라고 하면 송전단전압은 몇 [V]인가?

1
6120
2
6277
3
6300
4
6480

36. 초호각(acring horn)의 역할은?

1
풍압을 조정한다.
2
차단기의 단락강도를 높인다.
3
송전효율을 높인다.
4
애자의 파손을 방지한다.

37. 단상 2선식과 3상 3선식의 부하전력, 전압을 같게 하였을 때 단상 2선식의 선로전류를 100%로 보았을 경우, 3상 3선식의 선로 전류는?

1
38[%]
2
48[%]
3
58[%]
4
68[%]

38. 154[kV] 송전선로에 10개의 현수애자가 연결되어 있다. 다음 중 전압부담이 가장 적은 것은?

1
철탑에 가장 가까운 것
2
철탑에서 3번째에 있는 것
3
전선에서 가장 가까운 것
4
전선에서 3번째에 있는 것

39. 154[kV] 송전선로에서 송전거리가 154[km]라 할 때 송전용량 계수법에 의한 송전용량은 몇 [kW]인가? (단, 송전용량계수는 1200으로 한다.)

1
61600
2
92400
3
123200
4
184800

40. 1선의 대지정전용량이 C인 3상 1회선 송전선로의 1단에 소호리액터를 설치할 때 그 인덕턴스는?

1
\(\frac{1}{3\omega^2C}\)
2
\(\frac{1}{\omega C}\)
3
\(\frac{1}{\omega^2C}\)
4
\(\frac{1}{3\omega C}\)

전기기기

41. 6극 3상 유도전동기가 있다. 회전자도 3상이며 회전자정지시의 1상이 전압은 200V 이다. 전부하시의 속도가 1152rpm이면 2차 1상의 전압은 몇 [V]인가? (단, 1차 주파수는 60hz이다.)

1
8.0
2
8.3
3
11.5
4
23.0

42. SCR에 대한 설명으로 옳은 것은?

1
턴온을 위해 게이트 펄스가 필요하다.
2
게이트 펄스를 지속적으로 공급해야 턴온 상태를 유지 할 수 있다.
3
양방향성의 3단 소자이다.
4
양방향성의 3층 구조이다.

43. 다음중 인버터(inverter)의 설명으로 바르게 나타낸 것은?

1
직류를 교류로 변환
2
교류를 교류로 변환
3
직류를 직류로 변환
4
교류를 직류로 변환

44. 동기발전기에 관한 다음 설명 중 옳지 않은 것은?

1
단락비가 크면 동기임피던스가 적다.
2
단락비가 크면 공극이 크고 철이 많이 소요된다.
3
단락비를 적게 하기 위해서 분포권 단절권을 사용한다.
4
전압강하가 감소되어 전압변동률이 좋다.

45. 와류손이 3kW인 3300/110V, 60Hz용 단상 변압기를 50Hz, 3000V의 전원에 사용하면 이변압기의 와류손은 약 몇 [kW]로 되는가?

1
1.7
2
2.1
3
2.3
4
2.5

46. 440/13200V, 단상 변압기의 2차 전류가 4.5A이면 1차 출력은 약 몇 [kVA]인가?

1
50.4
2
59.4
3
62.4
4
65.4

47. 전기철도에 주로 사용되는 직류전동기는?

1
직권 전동기
2
타여자 전동기
3
자여자 분권전동기
4
가동 복권전동기

48. 220V 50Hz, 8극, 15kW의 3상 유도전동기에서 전부하회전수가 720rpm이면 이 전동기의 2차 동손은 몇 [W]인가?

1
435
2
537
3
625
4
723

49. 전압비가 무부하에서는 33 : 1, 정격부하에서는 33.6 : 1인 변압기의 전압변동률[%]은?

1
약 1.5
2
약 1.8
3
약 2.0
4
약 2.2

50. 변압기의 전일효율을 최대로 하기 위한 조건은?

1
전부하 시간이 짧을수록 무부하손을 적게 한다.
2
전부하 시간이 짧을수록 철손을 크게 한다.
3
부하시간에 관계없이 전부하 동손과 철손을 같게 한다.
4
전부하 시간이 길수록 철손을 적게 한다.

51. 동기 발전기의 단락비나 동기 임피던스를 산출하는데 필요한 특성곡선은?

1
단상 단락 곡선과 3상 단락곡선
2
무부하포화곡선과 3상 단락곡선
3
부하포화곡선과 3상 단락곡선
4
무부하포화곡선과 외부특성곡선

52. 3상 유도전동기의 전전압 기동토크는 전부하시의 1.8배이다. 전전압의 2/3으로 기동할 때 기동토크는 전부하시보다 약 몇 [%] 감소하는가?

1
80
2
70
3
60
4
40

53. 전기자를 고정자로 하고 계자극을 회전자로 한 전기기계는?

1
직류 발전기
2
동기 발전기
3
유도 발전기
4
회전 변류기

54. 변압기의 내부고장 보호에 쓰이는 계전기로서 가장 적당한 것은?

1
과전류 계전기
2
역상 계전기
3
접지 계전기
4
부흐홀쯔 계전기

55. 직류전동기의 속도제어법 중 정지 워드 레오너드 방식에 관한 설명으로 틀린 것은?

1
광범위한 속도제어가 가능하다.
2
정토크 가변속도의 용도에 적합하다.
3
제철용압연기, 엘리베이터 등에 사용된다.
4
직권전동기의 저항제어와 조합하여 사용한다.

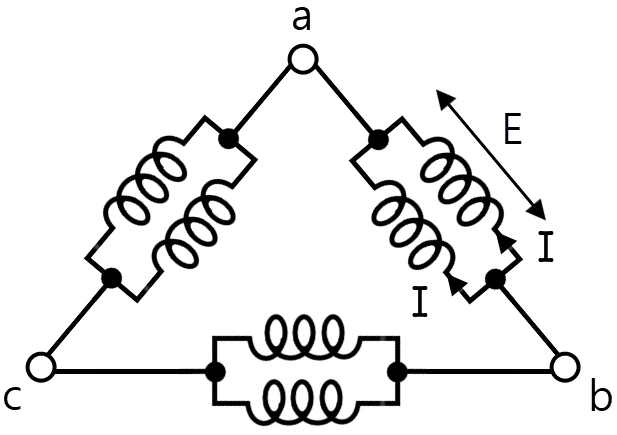

56. 3상 동기발전기에서 그림과 같이 1상의 권선을 서로 똑같은 2조로 나누어서 그 1조의 권선전압을 E[V], 각 권선의 전류를 I[A]라 하고 2중 △형(double delta)으로 결선하는 경우 선간전압과 선전류 및 피장 전력은?

1
3E, I, 5.19EI
2
√3E, 2I, 6EI
3
E, 2√3I, 6EI
4
√3E, √3I, 5.19EI

57. 권선형 유도전동기에 한하여 이용되고 있는 속도제어법은?

1
1차 전압제어법, 2차 저항제어법
2
1차 주파수제어법, 1차 전압제어법
3
2차 여자제어법, 2차 저항제어법
4
2차 여자제어법, 극수변환법

58. 직류기에서 양호한 정류를 얻을 수 있는 조건이 아닌 것은?

1
전기자 코일의 인덕턴스를 작게 한다.
2
정류주기를 크게 한다.
3
자속 분포를 줄이고 자기적으로 포화시킨다.
4
브러시의 접촉저항을 작게 한다.

59. 저전압 대전류에 가장 적합한 브러시 재료는?

1
금속 흑연질
2
전기 흑연질
3
탄소질
4
금속질

60. 스테핑 모터의 특징을 설명한 것으로 옳지 않은 것은?

1
위치제어를 할 때 각도오차가 적고 누적되지 않는다.
2
속도제어 범위가 좁으며 초저속에서 토크가 크다.
3
정지하고 있을 때 그 위치를 유지해주는 토크가 크다.
4
가속, 감속이 용이하며 정·역전 및 변속이 쉽다.

회로이론

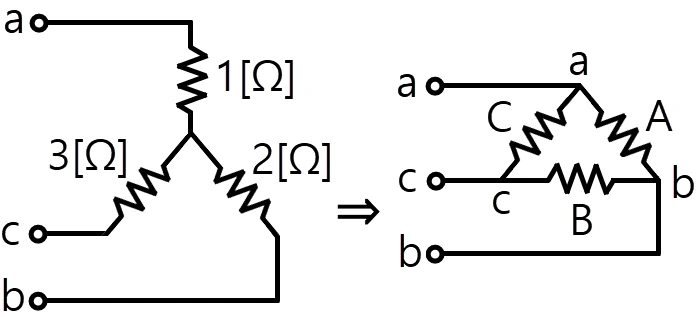

61. 다음과 같은 Y결선 회로와 등가인 △결선 회로의 A, B, C, 값은 몇 [Ω]인가?

1
A=11, B=\(\frac{11}{2}\), C=\(\frac{11}{3}\)
2
A=\(\frac73\), B=7, C=\(\frac72\)
3
A=\(\frac{11}{3}\), B=11, C=\(\frac{11}{2}\)
4
A=7, B=\(\frac72\), C=\(\frac73\)

62. 부하저항 RL[Ω]이 전원의 내부저항 R0[Ω]의 3배가 되면 부하저항 RL에서 소비되는 전력 PL[W]은 최대 전송전력 Pm[W]의 몇 배인가?

1
0.89배
2
0.75배
3
0.5배
4
0.3배

63. 다음과 같은 회로에서 t＝0인 순간에 스위치 S를 닫았다. 이 순간에 인덕턴스 L에 걸리는 전압은? (단, L의 초기 전류는 0이다.)

1
0
2
\(\frac{LE}{R}\)
3
E
4
\(\frac{E}{R}\)

64. 라플라스 함수 (F(s) = A) / (alpha+s) 이라 하면 이의 라플라스 역변환은?

1
\(\alpha e^{At}\)
2
\(Ae^{\alpha t}\)
3
\(\alpha e^{-At}\)
4
\(Ae^{-\alpha t}\)

65. 파고율이 2이고, 파형률이 1.57인 파형은?

1
구형파
2
정현반파
3
삼각파
4
정현파

66. RL 직렬회로에서 시정수의 값이 클수록 과도현상이 소멸되는 시간은 어떻게 변화하는가?

1
길어진다.
2
짧아진다.
3
관계없다.
4
과도기가 없어진다.

67. ejωt의 라플라스 변환은?

1
\(\frac{1}{s-j\omega}\)
2
\(\frac{1}{s+j\omega}\)
3
\(\frac{1}{s^2-\omega^2}\)
4
\(\frac{1}{s^2+\omega^2}\)

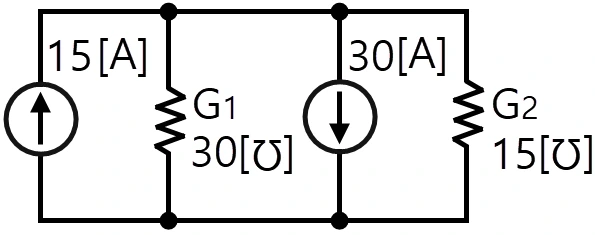

68. 그림과 같은 회로의 컨덕턴스 G2에 흐르는 전류는 몇 [A]인가?

1
3
2
5
3
10
4
15

69. 2단자 임피던스 함수 (Z(s) = ((s+2)(s+3)) / ((s+4)(s+5)) 일 때 극점(pole)은?

1
-2, -3
2
-3, -4
3
-2, -4
4
-4, -5

70. 다음 중 LC 직렬회로의 공진 조건으로 옳은 것은?

1
\(\frac{1}{\omega L}=\omega C+R\)
2
직류 전원을 가할 때
3
ωL=ωC
4
\(\omega L=\frac{1}{\omega C}\)

71. RL 직렬회로에 VR＝100[V]이고, VL＝173[V]이다. X 전압이 v＝sinωt[V]일 때 리액턴스 양단 전 압의 순시값 VL[V]은?

1
\(173\sqrt2\sin(\omega t+60^\circ)\)
2
\(173\sqrt2\sin(\omega t+30^\circ)\)
3
\(173\sqrt2\sin(\omega t-60^\circ)\)
4
\(173\sqrt2\sin(\omega t-30^\circ)\)

72. 그림의 R-L-C 직렬회로에서 입력을 전압 ej(t), 출력을 전류 i(t)로 할 때 이 계의 전달함수는?

1
\(\frac{s}{s^2+10s+10}\)
2
\(\frac{10s}{s^2+10s+10}\)
3
\(\frac{s}{s^2+s+1}\)
4
\(\frac{10s}{s^2+s+1}\)

73. 그림과 같은 톱니파형의 실효값은?

1
\(\frac{A}{\sqrt3}\)
2
\(\frac{A}{\sqrt2}\)
3
\(\frac{A}{3}\)
4
\(\frac{A}{2}\)

74. 임피던스가 \(Z(s)=\frac{s+30}{s^2+2RLs+1}\)[Ω]으로 주어지는 2단자 회로에 직류 전류원 3[A]를 가할 때, 이 회로의 단자전압[V]은? (단, s=jω이다.)

1
30[V]
2
90[V]
3
300[V]
4
900[V]

75. 그림과 같이 선형저항 R1과 이상 전압원 V2와의 직렬 접속된 회로에서 V－i 특성을 나타낸 것은?

1
2
3
4

76. Y결선 전원에서 각 상전압이 100[V]일 때 선간전압[V]은?

1
150
2
170
3
173
4
179

77. 두 벡터의 값이 \(A_1=20(\cos\frac{\pi}{3}+j\sin\frac{\pi}{3})\)이고, \(A_2=5(\cos\frac{\pi}{6}+j\sin\frac{\pi}{6})\)일 때 \(A_1/A_2\)의 값은?

1
\(10(\cos\frac{\pi}{6}+j\sin\frac{\pi}{6})\)
2
\(10(\cos\frac{\pi}{3}+j\sin\frac{\pi}{3})\)
3
\(4(\cos\frac{\pi}{6}+j\sin\frac{\pi}{6})\)
4
\(4(\cos\frac{\pi}{3}+j\sin\frac{\pi}{3})\)

78. 그림과 같은 회로에서 지로전류 IL[A]과 IC[A]가 크기는 같고 90°의 위상차를 이루는 조건은?

1
R1=R2, R2=\(\frac{1}{\omega C}\)
2
R1=\(\frac{1}{\omega C}\), R2=ωL
3
R1=ωL, R2=\(-\frac{1}{\omega C}\)
4
R1=-ωL, R2=\(\frac{1}{\omega L}\)

79. 그림과 같은 불평형 Y형 회로에 평형 3상 전압을 가할 경우 중성점의 전위 Vn[V]는? (단, Y1, Y2, Y3는 각 상의 어드미턴스[S]이고, Z1, Z2, Z3는 각 어드미턴스에 대한 임피던스[Ω]이다.)

1
\(\frac{E_1+E_2+E_3}{Z_1+Z_2+Z_3}\)
2
\(\frac{Z_1E_1+Z_2E_2+Z_3E_3}{Z_1+Z_2+Z_3}\)
3
\(\frac{E_1+E_2+E_3}{Y_1+Y_2+Y_3}\)
4
\(\frac{Y_1E_1+Y_2E_2+Y_3E_3}{Y_1+Y_2+Y_3}\)

80. 푸리에 급수에서 직류항은?

1
우함수이다.
2
기함수이다.
3
우함수＋기함수이다.
4
우함수×기함수이다.

전기설비기술기준 및 판단기준

81. 저압 가공인입선에 사용하지 않는 전선은?

1
나전선
2
절연전선
3
다심형 전선
4
케이블

82. 케이블을 지지하기 위하여 사용하는 금속제 케이블 트레이의 종류가 아닌 것은?

1
통풍 밀폐형
2
통풍 채널형
3
바닥 밀폐형
4
사다리형

83. 옥내 저압 간선 시설에서 전동기 등의 정격전류 합계가 50A 이하인 경우에는 그 정격전류 합계의 몇 배 이상의 허용전류가 있는 전선을 사용하여야 하는가?

1
0.8
2
1.1
3
1.25
4
1.5

84. 가공 전화선에 고압 가공전선을 접근하여 시설하는 경우, 이격거리는 최소 몇 [cm] 이상이어야 하는가? (단, 가공전선으로는 절연전선을 사용한다고 한다.)

1
60
2
80
3
100
4
120

85. 저압 가공전선과 식물이 상호 접촉되지 않도록 이격시키는 기준으로 옳은 것은?

1
이격거리는 최소 50cm이상 떨어져 시설하여야 한다.
2
상시 불고 있는 바람 등에 의하여 식물에 접촉하지 않도록 시설하여야 한다.
3
저압 가공전선은 반드시 방호구에 넣어 시설하여야 한다.
4
트리와이어(Tree Wire)를 사용하여 시설하여야 한다.

86. 풀용 수중조명등에 전기를 공급하기 위하여 1차측 120V, 2차측 30V의 절연 변압기를 사용하였다. 절연 변압기의 2차측 전로의 접지에 대한 방법으로 옳은 것은?

1
제1종 접지공사로 접지한다.
2
제2종 접지공사로 접지한다.
3
특별 제3종 접지공사로 접지한다.
4
접지하지 않는다.

87. 고압전로와 비접지식의 저압전로를 결합하는 변압기로 그 고압권선과 저압권선 간에 금속제의 혼촉방지판이 있고 그 혼촉방지판에 제2종 접지공사를 한 것에 접속하는 저압 전선을 옥외에 시설하는 경우로 옳지 않은 것은?

1
저압 옥상전선로의 전선은 케이블이어야 한다.
2
저압 가공전선과 고압의 가공전선은 동일 지지물에 시설하지 않아야 한다.
3
저압 전선은 2구내에만 시설한다.
4
저압 가공전선로의 전선은 케이블이어야 한다.

88. 옥내 고압용 이동전선의 시설방법으로 옳은 것은?

1
전선은 MI케이블을 사용하였다.
2
다선식 선로의 중성선에 과전류차단기를 시설하였다.
3
이동전선과 전기사용기계기구와는 해체가 쉽게 되도록 느슨하게 접속하였다.
4
전로에 지락이 생겼을 때에 자동적으로 전로를 차단하는 장치를 시설하였다.

89. 특고압 가공전선이 다른 특고압 가공전선과 접근상태로 시설되거나 교차하는 경우에 양쪽이 특고압 절연전선으로 시설할 경우 이격거리는 몇 [m] 이상인가?

1
0.8
2
1.0
3
1.2
4
1.6

90. 고압 옥내배선의 시설 공사로 할 수 있는 것은?

1
금속관 공사
2
케이블 공사
3
합성수지관 공사
4
버스덕트 공사

91. 저압 가공전선이 상부 조영재 위쪽에서 접근하는 경우 전선과 상부 조영재간의 이격거리[m]는 얼마 이상이어야 하는가? (단, 특고압 절연전선 또는 케이블인 경우이다.)

1
0.8
2
1.0
3
1.2
4
2.0

92. 냉각장치에 고장이 생긴 경우 특고압용 변압기의 보호장치는?

1
경보장치
2
과전류 측정장치
3
온도 측정장치
4
자동차단장치

93. 중성선 다중접지식의 것으로 전로에 지락이 생긴 경우에 2초안에 자동적으로 이를 차단하는 장치를 가지는 22.9kV 특고압 가공전선로에서 각 접지점의 대지 전기저항 값이 300Ω 이하이며, 1km 마다의 중성선과 대지간의 합성전기 저항값은 몇 [Ω] 이하이어야 하는가?

1
10
2
15
3
20
4
30

94. 다도체 가공전선의 을종 풍압하중은 수직 투영면적 1m²당 몇 Pa 을 기초로 하여 계산하는가? (단, 전선 기타의 가섭선 주위에 두께 6㎜, 비중 0.9의 빙설이 부착한 상태임)

1
333
2
372
3
588
4
666

95. 지상에 전선로를 시설하는 규정에 대한 내용으로 설명이 잘못된 것은?

1
1구내에서만 시설하는 전선로의 전부 또는 일부로 시설하는 경우에 사용한다.
2
사용전선은 케이블 또는 클로로프렌 캡타이어 케이블을 사용한다.
3
전선이 케이블인 경우는 철근 콘트리트제의 견고한 개거 또는 트라프에 넣어야 한다.
4
캡타이어 케이블을 사용하는 경우 전선 도중에 접속점을 제공하는 장치를 시설한다.

96. 고압 가공전선으로 ACSR선을 사용할 때의 안전율은 얼마 이상이 되는 이도(弛度)로 시설하여야 하는가?

1
2.2
2
2.5
3
3
4
3.5

97. 다심 코드 및 다심 캡타이어케이블의 일심이외의 가요성이 있는 연동연성으로 제3종 접지공사 시 접지선의 단면적은 몇 [mm²] 이상 이어야 하는가?

1
0.75
2
1.5
3
6
4
10

98. 전로에 설치하는 고압용 기계기구의 철대 및 외함에 설치하여야 할 접지공사는?

1
제1종 접지
2
제2종 접지
3
제3종 접지
4
특별 제3종 접지

99. 피뢰기 설치기준으로 옳지 않은 것은?

1
발전소·변전소 또는 이에 준하는 장소의 가공전선의 인입구 및 인출구
2
가공전선로와 특고압 전선로가 접속되는 곳
3
가공 전선로에 접속한 1차측 전압이 35kV 이하인 배전용 변압기의 고압측 및 특고압측
4
고압 및 특고압 가공전선로로부터 공급 받는 수용장소의 인입구

100. “지중관로”에 대한 정의로 가장 옳은 것은?

1
지중전선로 · 지중 약전류 전선로와 지중매설지선 등을 말한다.
2
지중전선로 · 지중 약전류 전선로와 복합케이블선로 · 기타 이와 유사한 것 및 이들에 부속되는 지중함을 말한다.
3
지중전선로 · 지중 약전류 전선로 · 지중에 시설하는 수관 및 가스관과 지중매설지선을 말한다.
4
지중전선로 · 지중 약전류 전선로 · 지중 광섬유 케이블선로 · 지중에 시설하는 수관 및 가스관과 기타 이와 유사한 것 및 이들에 부속하는 지중함 등을 말한다.

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

69

70

71

72

73

74

75

76

77

78

79

80

81

82

83

84

85

86

87

88

89

90

91

92

93

94

95

96

97

98

99

100

채점하기

hide

reset

타이머

전기산업기사 2013년 2회

채점 중입니다..

점수 0점 ( 0 / 0 )

소요 시간: O분O초

과목 명	문제수	맞춘문제	환산점수

모든 문제들의 저작권은 원저작권자에게 있습니다. 본 사이트는 웹상에 공개되어 있는 문제만 모아서 보여드립니다.
저작권 안내 데이터 보호 안내 제휴 문의

copyright 2026 뉴비티::새로운 CBT 시스템 - newbt.kr (Listed on LeanVibe)
