전기자기학

1. 전계 E[V/m] 및 자계 H[AT/m]의 에너지가 자유공간 사이를 c[m/s]의 속도로 전파될 때 단위 시간에 단위 면적을 지나는 에너지[W/㎡]]는?

1
EH
2
EH
3
EH2
4
E2H

2. 그림과 같이 AB=BC=1m일 때 A와 B에 동일한 +1μC이 있는 경우 C점의 전위는 몇 V인가?

1
6.25×103
2
8.75×103
3
12.5×103
4
13.5×103

3. 106cal의 열량은 몇 ㎾h 정도의 전력량에 상당한가?

1
0.06
2
1.16
3
2.27
4
4.17

4. 공기 중에서 반지름 10cm인 도체구가 코로나 방전을 일으키는 전계가 \(3\times10^6\)[V/m]일 때 축적 가능한 최대 전하량은?

1
10×103
2
15×103
3
20×103
4
25×103

5. C=5[㎌]인 평행판 콘덴서에 5[V]인 전압을 걸어줄 때 콘덴서에 축적되는 에너지는 몇 J인가?

1
6.25×10^-5
2
6.25×10^-3
3
1.25×10^-5
4
1.25×10^-3

6. ε1＞ε2인 두 유전체의 경계면에 전계가 수직일 때 경계면에 작용하는 힘의 방향은?

1
전계의 방향
2
전속밀도의 방향
3
ε1의 유전체에서 ε2의 유전체 방향
4
ε2의 유전체에서 ε1의 유전체 방향

7. 변위 전류에 대해 설명이 옳지 않은 것은?

1
전도전류이든 변위전류이든 모두 전자 이동이다.
2
유전율이 무한히 크면 전하의 변위를 일으킨다.
3
변위전류는 유전체 내에 유전속 밀도의 시간적 변화에 비례한다.
4
유전율이 무한대이면 내부 전계는 항상 0이다.

8. 다음 중 전자유도 현상의 응용이 아닌 것은?

1
발전기
2
전동기
3
전자석
4
변압기

9. 강유전체에 대한 설명 중 옳지 않은 것은?

1
티탄산바륨과 인산칼륨은 강유전체에 속한다.
2
강유전체의 결정에 힘을 가하면 분극을 생기게 하여 전압이 나타난다.
3
강유전체에 생기는 전압의 변화와 고유진동수의 관계를 이용하여 발전기, 마이크로폰 등에 이용되고 있다.
4
강유전체에 전압을 가하면 변형이 생기고, 내부에만 정부의 전하가 생긴다.

10. 비투자율 \(\\mu_r\)인 철심 자기회로에서 공극을 만들었을 때 자기저항 변화 관계로 옳은 것은?

1
(1) / (2)
2
(1 + mul_g) / ((\mu_0 l ))
3
(1 + mul) / ((\mu_0 l_g ))
4
(mul_g) / ((\mu_0 l ))

11. 정전용량이 4[㎌], 5[㎌], 6[㎌]이고, 각각의 내압이 순서대로 500V, 450V, 350V인 콘덴서 3개를 직렬로 연결하고 전압을 서서히 증가시키면 콘덴서의 상태는 어떻게 되겠는가? (단, 유전체의 재질이나 두께는 같다.)

1
동시에 모두 파괴된다.
2
4[㎌]가 가장 먼저 파괴된다.
3
5[㎌]가 가장 먼저 파괴된다.
4
6[㎌]가 가장 먼저 파괴된다.

12. 다음 중 틀린 것은?

1
저항의 역수는 컨덕턴스 이다.
2
저항률의 역수는 도전율이다.
3
도체의 저항은 온도가 올라가면 그 값이 증가한다.
4
저항률의 단위는 Ω/㎡이다.

13. 속도 v[m/s]되는 전자가 자속밀도 B[Wb/㎡]인 평등자계 중에 자계와 수직으로 입사했을 때 전자 궤도의 반지름 r은 몇 m인가?

1
(mul) / ((\mu_0 l_g ))
2
(ev) / (mB)
3
(mB) / (ev)
4
(eB) / (mv)

14. 진공 중에 있는 반지름 a[m]인 도체구의 표면전하밀도가 σ[C/㎡]일 때 도체구 표면의 전계의 세기는 몇 [V/m]인가?

1
(mv) / (eB)
2
(sigma) / (ε₀)
3
(sigma) / (2ε_0)
4
(sigma^2) / (2ε_0)

15. 2㎝의 간격을 가진 선간전압 6600V인 두 개의 평행 도선에 2000A의 전류가 흐를 때, 도선 1m마다 작용하는 힘은 몇 N/m인가?

1
20
2
30
3
40
4
50

16. 투자율 \(\\mu_1\), \(\\mu_2\)인 두 자성체 경계면에서 자력선 굴절법칙은?

1
tanθ₁/tanθ₂ = μ₂/μ₁
2
sinθ₁/sinθ₂ = μ₁/μ₂
3
θ₁ = θ₂
4
tanθ₁/tanθ₂ = μ₁/μ₂

17. 액체 유전체를 넣은 콘덴서의 용량은 30㎌이다. 여기에 500V의 전압을 가했을 때 누설전류는 약 몇 [mA]인가? (단, 고유저항 p는 1011[Ω·m], 비유전율 εs=2.2이다.)

1
5.1
2
7.7
3
10.2
4
15.4

18. 다음 식에서 관계없는 것은?

∮cHdl=∫SJds=∫S(∇×H)ds=I

1
맥스웰의 방정식
2
암페어의 주회법칙
3
스토크스(stokes)의 정리
4
패러데이 법칙

19. 히스테리시스 손실과 히스테리시스 곡선과의 관계는?

1
히스테리시스 곡선의 면적이 클수록 히스테리시스 손실이 적다.
2
히스테리시스 곡선의 면적이 작을수록 히스테리시스 손실이 적다.
3
히스테리시스 곡선의 잔류자기 값이 클수록 히스테리시스 손실이 적다.
4
히스테리시스 곡선의 보자력 값이 클수록 히스테리시스 손실이 적다.

20. 동심구형 콘덴서의 내외 반지름을 각각 2배로 증가시켜서 처음의 정전용량과 같게 하려면 유전체의 비유전율은 처음의 유전체에 비하여 어떻게 하면 되는가?

1
1배로 한다.
2
2배로 한다.
3
배로 한다.
4
배로 한다.

전력공학

21. 100kVA 단상 변압기 3대로 3상 전력을 공급하던 중 변압기 1대가 고장났을 때 공급 가능 전력은 몇 kVA인가?

1
200
2
100
3
173
4
150

22. 부하측에 밸런스를 필요로 하는 배전 방식은?

1
3상 3선식
2
3상 4선식
3
단상 2선식
4
단상 3선식

23. 비투자율 \(\\mu_r\)과 자계 세기 H가 주어질 때 자속밀도 B의 관계식은?

1
B = μ₀μ_rH
2
B = μ_rH/μ₀
3
B = μ₀H/μ_r
4
B = H/(μ₀μ_r)

24. 345kV 송전계통의 절연협조에서 충격 절연 내력의 크기순으로 나열한 것은?

1
선로애자＞차단기＞변압기＞피뢰기
2
선로애자＞변압기＞차단기＞피뢰기
3
변압기＞차단기＞선로애자＞피뢰기
4
변압기＞선로애자＞차단기＞피뢰기

25. 선간전압 3300V, 피상전력 330kVA, 역률 0.7인 3상 부하가 있다. 부하의 역률을 0.85로 개선하는데 필요한 전력용 콘덴서의 용량은 약 몇 kVA인가?

1
62
2
72
3
82
4
92

26. 중성점 접지 방식 중 1선 지락고장일 때 선로의 전압 상승이 최대이고, 통신 장애가 최소인 것은?

1
비접지 방식
2
직접 접지 방식
3
저항 접지 방식
4
소호 리액터 접지 방식

27. 철탑에서 전선의 오프셋을 주는 이유로 옳은 것은?

1
불평형 전압의 유도 방지
2
상하 전선의 접촉 방지
3
전선의 진동 방지
4
지락 사고 방지

28. 계통 내의 각 기기, 기구 및 애자 등의 상호간에 적정한 절연 강도를 지니게 함으로서 계통 설계를 합리적으로 하는 것은?

1
기준 충격 절연 강도
2
절연 협조
3
절연계급 선정
4
보호 계전 방식

29. 무손실 송전선로에서 송전할 수 있는 송전용량은? (단, Es : 송전단 전압, ER : 수전단 전압 δ : 부하각 X : 송전선로의 리액턴스, R : 송전선로의 저항, Y : 송전선로의 어드미턴스)

1
(√(C) / (L))
2
((L) / (C))
3
((C) / (L))
4
(E_S E_R) / X sin δ

30. 변압기의 보호방식에서 차동계전기는 무엇에 의하여 동작하는가?

1
정상전류와 역상전류의 차로 동작한다.
2
정상전류와 영상전류의 차로 동작한다.
3
전압과 전류의 배수의 차로 동작한다.
4
1, 2차 전류의 차로 동작한다.

31. 3상 송배전 선로의 공칭전압이란?

1
그 전선로를 대표하는 전압
2
그 전선로를 대표하는 평균전압
3
그 전선로를 대표하는 선간전압
4
그 전선로를 대표하는 상전압

32. 62000㎾의 전력을 60㎞ 떨어진 지점에 송전하려면 전압은 약 몇 kV로 하면 좋은가? (단, still식을 사용한다.)

1
66
2
110
3
140
4
154

33. 부하역률이 cos∅인 배전선로의 저항 손실은 같은 크기의 부하전력에서 역률 1일 때 저항 손실의 몇 배인가?

1
cos2∅
2
cos∅
3
(E_S E_R) / R sin δ
4
(E_S E_R) / Y cos δ

34. 그림과 같은 배전선로에서 부하의 급전 시와 차단 시에 조작 방법 중 옳은 것은?

1
급전 시는 DS, CB순이고, 차단 시는 CB, DS순이다.
2
급전 시는 CB, DS순이고, 차단 시는 DS, CB순이다.
3
급전 및 차단 시 모두 DS, CB순이다.
4
급전 및 차단 시 모두 CB, DS순이다.

35. 영상 변류기를 사용하는 계전기는?

1
과전류 계전기
2
지락 계전기
3
차동 계전기
4
과전압 계전기

36. 전력용 퓨즈에 대한 설명 중 틀린 것은?

1
정전 용량이 크다.
2
차단 용량이 크다.
3
보수가 간단하다.
4
가격이 저렴하다.

37. 옥내배선의 전압강하는 될 수 있는 대로 적게 해야 하지만 경제성을 고려하여 보통 다음 값 이하로 하고 있다. 옳은 것은?

1
인입선 1%, 간선 1%, 분기회로 2%
2
인입선 2%, 간선 2%, 분기회로 1%
3
인입선 1%, 간선 2%, 분기회로 3%
4
인입선 2%, 간선 1%, 분기회로 1%

38. 페란티 현상이 생기는 주된 원인으로 알맞은 것은?

1
선로의 인덕턴스
2
선로의 정전용량
3
선로의 누설컨덕턴스
4
선로의 저항

39. 공기 예열기를 설치하는 효과로 볼 수 없는 것은?

1
화로의 온도가 높아져 보일러의 증발량이 증가한다.
2
매연의 발생이 적어진다.
3
보일러 효율이 높아진다.
4
연소율이 감소한다.

40. 3상 66kV의 1회선 송전선로의 1선의 리액턴스가 11Ω, 정격 전류가 600A일 때, %리액턴스는?

1
(E_S E_R) / X cos δ
2
(1) / (cos∅)
3
(1) / ((cos^2 ∅))
4
(10) / (√3)

전기기기

41. 60Hz, 12극의 동기 전동기 회전자계의 주변속도[m/s]는? (단, 회전자계의 극 간격은 1m이다.)

1
10
2
31.4
3
120
4
377

42. 단상 반파 정류회로에서 변압기 2차 전압의 실효값을 E[V]라 할 때, 직류 전류 평균값[A]은? (단, 정류기의 전압강하는 e[V], 부하저항은 R[Ω]이다.)

1
(100) / (√3)
2
10 √3
3
100 √3
4
(( √2) / (π E-e) / R)

43. 브러시 홀더는 브러시를 정류자면의 적당한 위치에서 스프링에 의하여 항상 일정한 압력으로 정류자면에 접촉하여야 한다. 가장 적당한 압력[㎏/㎠]]은?

1
0.01~0.15
2
0.5~1
3
0.15~0.25
4
1~2

44. 단상 직권 정류자 전동기의 설명으로 틀린 것은?

1
계자권선의 리액턴스 강하 때문에 계자권선수를 적게 한다.
2
토크를 증가시키기 위해 전기자 권선수를 많게 한다.
3
전기자 반작용을 감소하기 위해 보상권선을 설치한다.
4
변압기 기전력을 크게 하기 위해 브러시 접촉저항을 적게 한다.

45. 3상 유도전동기의 원선도 작성 시 필요치 않은 시험은?

1
저항 측정
2
무부하 시험
3
구속 시험
4
슬립 측정

46. 변압기의 임피던스 와트와 임피던스 전압을 구하는 시험은?

1
충격 전압 시험
2
부하 시험
3
무부하 시험
4
단락 시험

47. 3상 직권 정류자 전동기에 있어서 중간 변압기를 사용하는 주된 목적은?

1
역회전의 방지를 위하여
2
역회전을 하기 위하여
3
권수비를 바꾸어서 전동기의 특성을 조정하기 위하여
4
분권 특성을 얻기 위하여

48. 220[V], 6극, 60[Hz], 10[㎾]인 3상 유도 전동기의 회전자 1상의 저항은 0.1[Ω], 리액턴스는 0.5[Ω]이다. 정격 전압을 가했을 때 슬립이 4%일 때 회전자 전류는 몇 [A]인가? (단, 고정자와 회전자는 △결선으로서 권수는 각각 300회와 150회이며, 각 권선계수는 같다.)

1
27
2
36
3
43
4
52

49. 직류기에서 공극을 사이에 두고 전기자와 함께 자기회로를 형성하는 것은?

1
계자
2
슬롯
3
정류자
4
브러시

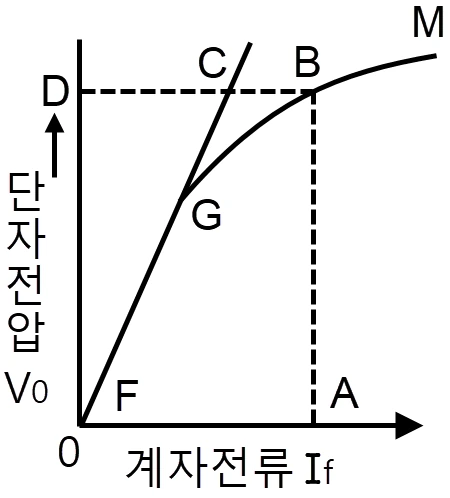

50. 그림과 같은 동기 발전기의 무부하 포화곡선에서 포화계수는?

1
(1) / (2 · E-e / R)
2
((2 √2) / π · E) / (R)
3
(√2) / (π · E-e / R)
4
bar OA / bar OG

51. 4극, 60Hz, 3상 권선형 유도전동기에서 전부하 회전수는 1600rpm이다. 동일 토크로 회전수를 1200rpm으로 하려면 2차 회로에 몇 [Ω]의 저항을 삽입하면 되는가? (단, 2차 회로는 Y결선이고, 각 상의 저항은 r2이다.)

1
r2
2
2r2
3
3r2
4
4r2

52. 동기 발전기의 안정도를 증진시키기 위하여 설계상 고려할 점으로서 틀린 것은?

1
속응 여자방식을 채용한다.
2
단락비를 작게 한다.
3
회전부의 관성을 크게 한다.
4
영상 및 역상임피던스를 크게 한다.

53. 동기발전기의 병렬운전에서 기전력의 위상이 다른 경우, 동기화력 (Ps)를 나타낸 식은? (단, P : 수수전력, δ : 상차각이다.)

1
bar OD / bar DB
2
bar BC / bar CD
3
bar CD / bar CO
4
(P_a = dP) / (dδ)

54. 계자저항 100[Ω], 계자전류 2[A], 전기자 저항이 0.2[Ω]이고, 무부하 정격속도로 회전하고 있는 직류 분권 발전기가 있다. 이때의 유기기전력[V]은?

1
196.2
2
200.4
3
220.5
4
320.2

55. 3상 동기기의 제동권선을 사용하는 주목적은?

1
출력이 증가한다.
2
효율이 증가한다.
3
역률을 개선한다.
4
난조를 방지한다.

56. 6극, 220[V]의 3상 유도전동기가 있다. 정격전압을 인가해서 기동시킬 때 기동토크는 전부하토크의 220[%]이다. 기동토크를 전부하 토크의 1.5배로 하려면 기동전압[V]을 얼마로 하면 되는가?

1
163
2
182
3
200
4
220

57. 교류 전동기에서 브러시의 이동으로 속도변화가 가능한 것은?

1
농형 전동기
2
2중 농형 전동기
3
동기 전동기
4
시라게 전동기

58. 제13차 고조파에 의한 회전자계의 회전방향과 속도를 기본파 회전자계 방향과 비교할 때 옳은 것은?

1
기본파와 반대 방향이고 1/13의 속도
2
기본파와 동일 방향이고 1/13의 속도
3
기본파와 동일 방향이고 13배의 속도
4
기본파와 반대 방향이고 13배의 속도

59. 단상 단권변압기 2대를 V결선으로 해서 3상전압 3000[V]를 3300[V]로 승압하고, 150[kVA]를 송전하려고 한다. 이 경우 단상 변압기 1대분의 자기용량[kVA]은 약 얼마인가?

1
15.74
2
13.62
3
7.87
4
4.54

60. 3상 유도전동기의 속도제어법이 아닌 것은?

1
1차 주파수 제어
2
2차 저항 제어
3
극수 변환법
4
1차 여자 제어

회로이론

61. 교류회로에서 역률이란 무엇인가?

1
전압과 전류의 위상차의 정현
2
전압과 전류의 위상차의 여현
3
임피던스와 리액턴스의 위상차의 여현
4
임피던스와 저항의 위상차의 정현

62. 임피던스 궤적이 직선일 때 이의 역수인 어드미턴스 궤적은?

1
원점을 통하는 직선
2
원점을 통하지 않는 직선
3
원점을 통하는 원
4
원점을 통하지 않는 원

63. L형 4단자 회로망에서 R1, R2를 정합하기 위한 Z1은? (단, R2＞R1이다.)

1
\(\pm jR_2\sqrt{\frac{R_1}{R_2-R_1}}\)
2
\(\pm jR_1\sqrt{\frac{R_1}{R_2-R_1}}\)
3
\(\pm j\sqrt{R_2(R_2-R_1)}\)
4
\(\pm j\sqrt{R_1(R_2-R_1)}\)

64. 대칭 3상 교류에서 각 상의 전압이 va, vb, vc일 때 3상 전압의 합은?

1
０
2
0.3va
3
0.5va
4
3va

65. 비정현파에서 여현 대칭의 조건은 어느 것인가?

1
f(t)=f(-t)
2
f(t)=-f(-t)
3
f(t)=-f(t)
4
f(t)=-f(t+)

66. 어떤 회로에 e=50sinωt[V]를 인가 시 i=4sin(ωt-30°)[A]가 흘렀다면 유효전력은 몇 [W]인가?

1
173.2
2
122.5
3
86.6
4
61.2

67. 그림과 같은 회로의 출력전압 e0(t)의 위상은 입력 전압 ei(t)의 위상보다 어떻게 되는가?

1
앞선다.
2
뒤진다.
3
같다.
4
앞설 수도 있고 뒤질 수도 있다.

68. 전원과 부하가 다같이 △결선된 3상 평형회로에서 전원 전압이 200V, 부하 한 상의 임피던스가 6+j8[Ω]인 경우 선전류는 몇 [A]인가?

1
20
2
\(\frac{20}{\sqrt{3}}\)
3
20√3
4
40√3

69. 3[㎌]인 커패시턴스를 50[Ω]의 용량성 리액턴스로 사용하려면 정현파 교류의 주파수는 약 몇 kHz로 하면 되는가?

1
1.02
2
1.04
3
1.06
4
1.08

70. R[Ω]의 저항 3개를 Y로 접속하고 이것을 선간전압 200[V]의 평형 3상 교류 전원에 연결할 때 선전류가 20A 흘렀다. 이 3개의 저항을 △로 접속하고 동일 전원에 연결하였을 때의 선전류는 몇 [A]인가?

1
30
2
40
3
50
4
60

71. 그림과 같은 회로의 합성 인덕턴스는?

1
±j √(R₁ (R₂ - R₁ ))
2
(T) / (2)
3
(20) / (√3)
4
20 √3

72. 어떤 회로의 단자 전압 및 전류의 순시값이 [V], [A]일 때, 복소 임피던스는 약 몇 [Ω]인가?

1
42.5-j11.4
2
42.5-j9
3
50+j11.4
4
50-j11.4

73. 단자 전압의 각 대칭분 V0, V1, V2가 0이 아니면서 서로 같게 되는 고장의 종류는?

1
1선 지락
2
선간 단락
3
2선 지락
4
3선 단락

74. 두 정현파 전압 v₁, v₂가 주어질 때, v₁+v₂의 실효값[V]은?

1
40√3
2
√1900
3
√2900
4
√3900

75. t=0에서 스위치 S를 닫았을 때 정상 전류값[A]은?

1
1
2
2.5
3
3.5
4
7

76. 다음과 같은 전기회로의 입력을e1, 출력을 e0라고 할 때 전달함수는? (단, T= (L) / (R)이다.)

1
\(Ts+1\)
2
\(Ts^2+1\)
3
\(\frac{1}{Ts+1}\)
4
\(\frac{Ts}{Ts+1}\)

77. RC 회로의 입력단자에 계단 전압을 인가하면 출력 전압은?

1
0부터 지수적으로 증가한다.
2
처음에는 입력과 같이 변했다가 지수적으로 감쇠한다.
3
같은 모양의 계단 전압이 나타난다.
4
아무것도 나타나지 않는다.

78. 인 라플라스 함수를 시간함수로 고치면 어떻게 되는가? (F(s) = 2s+3) / ((s^2 + 3s + 2))

1
e-t-2e-2t
2
e-t-te-2t
3
e-t+e-2t
4
2t+e-t

79. 그림과 같은 T형 회로의 영상 전달 정수 θ는?

1
０
2
1
3
-3
4
-1

80. 에서 모든 초기값을 0으로 하였을 때 i(t)의 값은? (Ri(t) + L di(t)) / (dt = E)

1
(v_2 = 50 √2 (ωt - π) / (6)) (E) / (R e ^(- RL/2))
2
√1400 (E) / (R e ^(- L/R t))
3
√2400 (E) / (R (1-e ^(- R/L t)))
4
√2900 (E) / (R (1-e ^(- L/R t)))

전기설비기술기준 및 판단기준

81. 특고압용 변압기로서 변압기 내부고장이 발생할 경우 경보장치를 시설하여야 할 뱅크 용량의 범위는?

1
1000kVA 이상 5000kVA 미만
2
5000kVA 이상 10000kVA 미만
3
10000kVA 이상 15000kVA 미만
4
15000kVA 이상 20000kVA 미만

82. 저압 가공전선이 철도 또는 궤도를 횡단하는 경우에는 레일면상 높이가 몇 m 이상이어야 하는가?

1
5
2
5.5
3
6
4
6.5

83. 고압 옥상전선로의 전선이 다른 시설물과 접근하거나 교차 하는 경우 이들 사이의 이격거리는 몇 ㎝ 이상이어야 하는가?

1
30
2
60
3
90
4
120

84. 지중 전선로의 매설 방법이 아닌 것은?

1
관로식
2
인입식
3
암거식
4
직접 매설식

85. 동일 지지물에 고압 가공전선과 저압 가공전선을 병가할 때 저압 가공전선의 위치는?

1
저압 가공전선을 고압 가공전선 위에 시설
2
저압 가공전선을 고압 가공전선 아래에 시설
3
동일 완금류에 평형되게 시설
4
별도의 규정이 없으므로 임의로 시설

86. 전철에서 직류귀선의 비절연 부분이 금속제 지중관로와 접근하거나 교차하는 경우 상호 전식 방지를 위한 이격거리는?

1
0.5m 이상
2
1m 이상
3
1.5m 이상
4
2m 이상

87. 시가지에 시설하는 특고압 가공전선로의 철탑의 경간은 몇 m 이하이어야 하는가?

1
250
2
300
3
350
4
400

88. 고압 가공전선이 가공 약전류 전선과 접근하는 경우 고압 가공전선과 가공 약전류 전선 사이의 이격거리는 몇 ㎝ 이상 이어야 하는가? (단, 전선이 케이블인 경우이다.)

1
15
2
30
3
40
4
80

89. 전기욕기용 전원 장치의 금속제 외함 및 전선을 넣는 금속관에는 제 몇 종 접지공사를 하여야 하는가?

1
제1종
2
제2종
3
제3종
4
특별 제3종

90. 154kV 가공 전선로를 제1종 특고압 보안공사에 의하여 시설하는 경우 사용 전선은 인장강도 58.84kN 이상의 연선 또는 단면적 몇 ㎟ 이상의 경동연선 이어야 하는가?

1
35
2
50
3
95
4
150

91. 지중전선로를 직접 매설식에 의하여 시설하는 경우, 차량 기타 중량물의 압력을 받을 우려가 있는 장소의 매설 깊이는 최소 몇 ㎝ 이상이면 되는가?

1
120
2
150
3
180
4
200

92. 특고압 가공전선로의 중성선의 다중접지 시설에서 각 접지선을 중성선으로부터 분리하였을 경우 각 접지점의 대지 전기 저항값은 몇 Ω 이하이어야 하는가?

1
100
2
150
3
300
4
500

93. 발전기, 전동기, 조상기, 기타 회전기(회전 변류기 제외)의 절연내력 시험 시 시험 전압은 권선과 대지 사이에 연속하여 몇 분 이상 가하여야 하는가?

1
10
2
15
3
20
4
30

94. 고압 가공전선이 상부 조영재의 위쪽으로 접근시의 가공 전선과 조영재의 이격거리는 몇 m 이상이어야 하는가?

1
0.6
2
0.8
3
1.2
4
2.0

95. 전로의 중성점을 접지하는 목적에 해당되지 않는 것은?

1
보호 장치의 확실한 동작의 확보
2
부하 전류의 일부를 대지로 흐르게 하여 전선 절약
3
이상 전압의 억제
4
대지 전압의 저하

96. 터널에 시설하는 사용전압이 400V 이상의 저압인 경우, 이동전선은 몇 ㎟이상의 0.6/1kV EP 고무 절연 클로로프렌 케이블이어야 하는가?

1
0.25
2
0.55
3
0.75
4
1.25

97. 애자사용 공사에 의한 고압 옥내배선의 시설에 사용되는 연동선의 단면적은 최소 몇 ㎟의 것을 사용하여야 하는가?

1
2.5
2
4
3
6
4
10

98. 고압용 기계기구를 시설하여서는 안 되는 경우는?

1
발전소, 변전소, 개폐소 또는 이에 준하는 곳에 시설하는 경우
2
시가지 외로서 지표상 3m인 경우
3
공장 등의 구내에서 기계기구의 주위에 사람이 쉽게 접촉할 우려가 없도록 적당한 울타리를 설치하는 경우
4
옥내에 설치한 기계기구를 취급자 이외의 사람이 출입할 수 없도록 설치한 곳에 시설하는 경우

99. 765kV 특고압 가공전선이 건조물과 2차 접근상태로 있는 경우 전선 높이가 최저상태일 때 가공전선과 건조물 상부와의 수직 거리는 몇 m 이상이어야 하는가?

1
20
2
22
3
25
4
28

100. 전력보안 통신용 전화설비를 시설하지 않아도 되는 경우는?

1
수력설비의 강수량 관측소와 수력발전소간
2
동일 수계에 속한 수력 발전소 상호간
3
발전 제어소와 기상대
4
휴대용 전화설비를 갖춘 22.9kV 변전소와 기술원 주재소

전기산업기사 2014년 1회

전기자기학

1. 전계 E[V/m] 및 자계 H[AT/m]의 에너지가 자유공간 사이를 c[m/s]의 속도로 전파될 때 단위 시간에 단위 면적을 지나는 에너지[W/㎡]]는?

2. 그림과 같이 AB=BC=1m일 때 A와 B에 동일한 +1μC이 있는 경우 C점의 전위는 몇 V인가?

3. 106cal의 열량은 몇 ㎾h 정도의 전력량에 상당한가?

4. 공기 중에서 반지름 10cm인 도체구가 코로나 방전을 일으키는 전계가 \(3\times10^6\)[V/m]일 때 축적 가능한 최대 전하량은?

5. C=5[㎌]인 평행판 콘덴서에 5[V]인 전압을 걸어줄 때 콘덴서에 축적되는 에너지는 몇 J인가?

6. ε1＞ε2인 두 유전체의 경계면에 전계가 수직일 때 경계면에 작용하는 힘의 방향은?

7. 변위 전류에 대해 설명이 옳지 않은 것은?

8. 다음 중 전자유도 현상의 응용이 아닌 것은?

9. 강유전체에 대한 설명 중 옳지 않은 것은?

10. 비투자율 \(\\mu_r\)인 철심 자기회로에서 공극을 만들었을 때 자기저항 변화 관계로 옳은 것은?

11. 정전용량이 4[㎌], 5[㎌], 6[㎌]이고, 각각의 내압이 순서대로 500V, 450V, 350V인 콘덴서 3개를 직렬로 연결하고 전압을 서서히 증가시키면 콘덴서의 상태는 어떻게 되겠는가? (단, 유전체의 재질이나 두께는 같다.)

12. 다음 중 틀린 것은?

13. 속도 v[m/s]되는 전자가 자속밀도 B[Wb/㎡]인 평등자계 중에 자계와 수직으로 입사했을 때 전자 궤도의 반지름 r은 몇 m인가?

14. 진공 중에 있는 반지름 a[m]인 도체구의 표면전하밀도가 σ[C/㎡]일 때 도체구 표면의 전계의 세기는 몇 [V/m]인가?

15. 2㎝의 간격을 가진 선간전압 6600V인 두 개의 평행 도선에 2000A의 전류가 흐를 때, 도선 1m마다 작용하는 힘은 몇 N/m인가?

16. 투자율 \(\\mu_1\), \(\\mu_2\)인 두 자성체 경계면에서 자력선 굴절법칙은?

17. 액체 유전체를 넣은 콘덴서의 용량은 30㎌이다. 여기에 500V의 전압을 가했을 때 누설전류는 약 몇 [mA]인가? (단, 고유저항 p는 1011[Ω·m], 비유전율 εs=2.2이다.)

18. 다음 식에서 관계없는 것은?

19. 히스테리시스 손실과 히스테리시스 곡선과의 관계는?

20. 동심구형 콘덴서의 내외 반지름을 각각 2배로 증가시켜서 처음의 정전용량과 같게 하려면 유전체의 비유전율은 처음의 유전체에 비하여 어떻게 하면 되는가?

전력공학

21. 100kVA 단상 변압기 3대로 3상 전력을 공급하던 중 변압기 1대가 고장났을 때 공급 가능 전력은 몇 kVA인가?

22. 부하측에 밸런스를 필요로 하는 배전 방식은?

23. 비투자율 \(\\mu_r\)과 자계 세기 H가 주어질 때 자속밀도 B의 관계식은?

24. 345kV 송전계통의 절연협조에서 충격 절연 내력의 크기순으로 나열한 것은?

25. 선간전압 3300V, 피상전력 330kVA, 역률 0.7인 3상 부하가 있다. 부하의 역률을 0.85로 개선하는데 필요한 전력용 콘덴서의 용량은 약 몇 kVA인가?

26. 중성점 접지 방식 중 1선 지락고장일 때 선로의 전압 상승이 최대이고, 통신 장애가 최소인 것은?

27. 철탑에서 전선의 오프셋을 주는 이유로 옳은 것은?

28. 계통 내의 각 기기, 기구 및 애자 등의 상호간에 적정한 절연 강도를 지니게 함으로서 계통 설계를 합리적으로 하는 것은?

29. 무손실 송전선로에서 송전할 수 있는 송전용량은? (단, Es : 송전단 전압, ER : 수전단 전압 δ : 부하각 X : 송전선로의 리액턴스, R : 송전선로의 저항, Y : 송전선로의 어드미턴스)

30. 변압기의 보호방식에서 차동계전기는 무엇에 의하여 동작하는가?

31. 3상 송배전 선로의 공칭전압이란?

32. 62000㎾의 전력을 60㎞ 떨어진 지점에 송전하려면 전압은 약 몇 kV로 하면 좋은가? (단, still식을 사용한다.)

33. 부하역률이 cos∅인 배전선로의 저항 손실은 같은 크기의 부하전력에서 역률 1일 때 저항 손실의 몇 배인가?

34. 그림과 같은 배전선로에서 부하의 급전 시와 차단 시에 조작 방법 중 옳은 것은?

35. 영상 변류기를 사용하는 계전기는?

36. 전력용 퓨즈에 대한 설명 중 틀린 것은?

37. 옥내배선의 전압강하는 될 수 있는 대로 적게 해야 하지만 경제성을 고려하여 보통 다음 값 이하로 하고 있다. 옳은 것은?

38. 페란티 현상이 생기는 주된 원인으로 알맞은 것은?

39. 공기 예열기를 설치하는 효과로 볼 수 없는 것은?

40. 3상 66kV의 1회선 송전선로의 1선의 리액턴스가 11Ω, 정격 전류가 600A일 때, %리액턴스는?

전기기기

41. 60Hz, 12극의 동기 전동기 회전자계의 주변속도[m/s]는? (단, 회전자계의 극 간격은 1m이다.)

42. 단상 반파 정류회로에서 변압기 2차 전압의 실효값을 E[V]라 할 때, 직류 전류 평균값[A]은? (단, 정류기의 전압강하는 e[V], 부하저항은 R[Ω]이다.)

43. 브러시 홀더는 브러시를 정류자면의 적당한 위치에서 스프링에 의하여 항상 일정한 압력으로 정류자면에 접촉하여야 한다. 가장 적당한 압력[㎏/㎠]]은?

44. 단상 직권 정류자 전동기의 설명으로 틀린 것은?

45. 3상 유도전동기의 원선도 작성 시 필요치 않은 시험은?

46. 변압기의 임피던스 와트와 임피던스 전압을 구하는 시험은?

47. 3상 직권 정류자 전동기에 있어서 중간 변압기를 사용하는 주된 목적은?

49. 직류기에서 공극을 사이에 두고 전기자와 함께 자기회로를 형성하는 것은?

50. 그림과 같은 동기 발전기의 무부하 포화곡선에서 포화계수는?

51. 4극, 60Hz, 3상 권선형 유도전동기에서 전부하 회전수는 1600rpm이다. 동일 토크로 회전수를 1200rpm으로 하려면 2차 회로에 몇 [Ω]의 저항을 삽입하면 되는가? (단, 2차 회로는 Y결선이고, 각 상의 저항은 r2이다.)

52. 동기 발전기의 안정도를 증진시키기 위하여 설계상 고려할 점으로서 틀린 것은?

53. 동기발전기의 병렬운전에서 기전력의 위상이 다른 경우, 동기화력 (Ps)를 나타낸 식은? (단, P : 수수전력, δ : 상차각이다.)

54. 계자저항 100[Ω], 계자전류 2[A], 전기자 저항이 0.2[Ω]이고, 무부하 정격속도로 회전하고 있는 직류 분권 발전기가 있다. 이때의 유기기전력[V]은?

55. 3상 동기기의 제동권선을 사용하는 주목적은?

56. 6극, 220[V]의 3상 유도전동기가 있다. 정격전압을 인가해서 기동시킬 때 기동토크는 전부하토크의 220[%]이다. 기동토크를 전부하 토크의 1.5배로 하려면 기동전압[V]을 얼마로 하면 되는가?

57. 교류 전동기에서 브러시의 이동으로 속도변화가 가능한 것은?

58. 제13차 고조파에 의한 회전자계의 회전방향과 속도를 기본파 회전자계 방향과 비교할 때 옳은 것은?

59. 단상 단권변압기 2대를 V결선으로 해서 3상전압 3000[V]를 3300[V]로 승압하고, 150[kVA]를 송전하려고 한다. 이 경우 단상 변압기 1대분의 자기용량[kVA]은 약 얼마인가?

60. 3상 유도전동기의 속도제어법이 아닌 것은?

회로이론

61. 교류회로에서 역률이란 무엇인가?

62. 임피던스 궤적이 직선일 때 이의 역수인 어드미턴스 궤적은?

63. L형 4단자 회로망에서 R1, R2를 정합하기 위한 Z1은? (단, R2＞R1이다.)

64. 대칭 3상 교류에서 각 상의 전압이 va, vb, vc일 때 3상 전압의 합은?

65. 비정현파에서 여현 대칭의 조건은 어느 것인가?

66. 어떤 회로에 e=50sinωt[V]를 인가 시 i=4sin(ωt-30°)[A]가 흘렀다면 유효전력은 몇 [W]인가?

67. 그림과 같은 회로의 출력전압 e0(t)의 위상은 입력 전압 ei(t)의 위상보다 어떻게 되는가?

68. 전원과 부하가 다같이 △결선된 3상 평형회로에서 전원 전압이 200V, 부하 한 상의 임피던스가 6+j8[Ω]인 경우 선전류는 몇 [A]인가?

69. 3[㎌]인 커패시턴스를 50[Ω]의 용량성 리액턴스로 사용하려면 정현파 교류의 주파수는 약 몇 kHz로 하면 되는가?

70. R[Ω]의 저항 3개를 Y로 접속하고 이것을 선간전압 200[V]의 평형 3상 교류 전원에 연결할 때 선전류가 20A 흘렀다. 이 3개의 저항을 △로 접속하고 동일 전원에 연결하였을 때의 선전류는 몇 [A]인가?

71. 그림과 같은 회로의 합성 인덕턴스는?

72. 어떤 회로의 단자 전압 및 전류의 순시값이 [V], [A]일 때, 복소 임피던스는 약 몇 [Ω]인가?

73. 단자 전압의 각 대칭분 V0, V1, V2가 0이 아니면서 서로 같게 되는 고장의 종류는?

74. 두 정현파 전압 v1, v2가 주어질 때, v1+v2의 실효값[V]은?

75. t=0에서 스위치 S를 닫았을 때 정상 전류값[A]은?

76. 다음과 같은 전기회로의 입력을e1, 출력을 e0라고 할 때 전달함수는? (단, T= (L) / (R)이다.)

74. 두 정현파 전압 v₁, v₂가 주어질 때, v₁+v₂의 실효값[V]은?
