전기산업기사 2015년 2회

전기자기학

1. 전기력선의 성질에 관한 설명으로 틀린 것은?

1
전기력선의 방향은 그 점의 전계의 방향과 같다
2
전기력선은 전위가 높은 점에서 낮은 점으로 향한다.
3
전하가 없는 곳에서도 전기력선의 발생, 소멸이 있다.
4
전계가 0이 아닌 곳에서 2개의 전기력선은 교차하는 일이 없다.

2. 두 벡터 A＝2i＋4j, B＝6j－4k가 이루는 각은 약 몇°인가?

1
36
2
42
3
50
4
61

3. 자계 내에서 운동하는 대전입자의 작용에 대한 설명으로 틀린 것은?

1
대전입자의 운동방향으로 작용하므로 입자의 속도의 크기는 변하지 않는다.
2
가속도 벡터는 항상 속도 벡터와 직각이므로 입자의 운동 에너지도 변화하지 않는다.
3
정상 자계는 운동하고 있는 대전입자에 에너지를 줄 수가 없다.
4
자계 내 대전입자를 임의 방향의 운동 속도로 투입하면 cosθ에 비례한다.

4. 2㎝의 간격을 가진 두 평행도선에 1000A의 전류가 흐를 때 도선 1m마다 작용하는 힘은 몇 N/m인가?

1
5
2
10
3
15
4
20

5. 투자율 μ＝μ0, 굴절률 n＝2, 전도율σ＝0.5의 특성을 갖는 매질내부의 한 점에서 전계가 E＝10cos(2πft)ax로 주어질 경우 전도전류와 변위 전류 밀도의 최대값의 크기가 같아지는 전계의 주파수 f(GHz)는?

1
1.75
2
2.25
3
5.75
4
10.25

6. 면적 S[㎡]의 평행한 평판 전극 사이에 유전율이 ε1, ε2[F/m] 되는 두 종류의 유전체를 두께가 되도록 각각 넣으면 정전용량은 몇 [F]이 되는가?

1
\(\frac{2S}{d(\epsilon_1+\epsilon_2)}\)
2
\(\frac{2\epsilon_1\epsilon_2}{dS(\epsilon_1+\epsilon_2)}\)
3
\(\frac{2S}{d}\epsilon_1\epsilon_2\)
4
\(\frac{2S\epsilon_1\epsilon_2}{d(\epsilon_1+\epsilon_2)}\)

7. 접지된 무한히 넓은 평면도체로부터 a[m]떨어져 있는 공간에 Q[C]의 점전하가 놓여 있을 때 그림 P점의 전위는 몇 V인가?

1
\(\frac{Q}{8\pi\epsilon_0a}\)
2
\(\frac{Q}{6\pi\epsilon_0a}\)
3
\(\frac{3Q}{4\pi\epsilon_0a}\)
4
\(\frac{Q}{2\pi\epsilon_0a}\)

8. 어느 철심에 도선을 250회 감고 여기에 4A의 전류를 흘릴 때 발생하는 자속이 0.02Wb 이었다. 이 코일의 자기 인덕턴스는 몇 H인가?

1
1.05
2
1.25
3
2.5
4
\(\sqrt2\pi\)

9. 옴의 법칙에서 전류는?

1
저항에 반비례하고 전압에 비례한다.
2
저항에 반비례하고 전압에도 반비례한다.
3
저항에 비례하고 전압에 반비례한다.
4
저항에 비례하고 전압에도 비례한다.

10. 전계와 자계의 기본법칙에 대한 내용으로 틀린 것은?

1
암페어의 주회적분 법칙 : \(\oint_C H\cdot dl=I+\int_S\frac{\partial D}{\partial t}\cdot dS\)
2
가우스의 정리 : \(\oint_S B\cdot dS=0\)
3
가우스의 정리 : \(\oint_S D\cdot dS=\int_V\rho dv=Q\)
4
페러데이의 법칙 : \(\oint_C D\cdot dl=-\int_S\frac{dH}{dt}dS\)

11. 다음 물질 중 반자성체는?

1
구리
2
백금
3
니켈
4
알루미늄

12. 철심에 도선을 250회 감고 1.2A의 전류를 흘렸더니 \(1.5\times10^{-3}\)Wb의 자속이 생겼다. 자기저항[AT/Wb]은?

1
\(2\times10^5\)
2
\(3\times10^5\)
3
\(4\times10^5\)
4
\(5\times10^5\)

13. 반지름 a[m]의 구도체에 Q[C]의 전하가 주어졌을 때 구심에서 5a[m]되는 점의 전위는 몇 V인가?

1
\(\frac{Q}{4\pi\epsilon_0a}\)
2
\(\frac{Q}{4\pi\epsilon_0a^2}\)
3
\(\frac{Q}{20\pi\epsilon_0a}\)
4
\(\frac{Q}{20\pi\epsilon_0a^2}\)

14. 전류 분포가 벡터자기포텐셜 A[Wb/m]를 발생시킬 때 점(-1,2,5)m 에서의 자속밀도 B[T]는? (단, A＝2yz2ax＋y2xay＋4xyzaz이다.)

1
20ax－40ay＋30az
2
20ax＋40ay－30ax
3
2ax＋4ay＋3az
4
-20ax－46az

15. 전류와 자계 사이에 직접적인 관련이 없는 법칙은?

1
앙페르의 오른나사 법칙
2
비오사바르의 법칙
3
플레밍의 왼손 법칙
4
쿨롱의 법칙

16. ε1＞ε2인 두 유전체의 경계면에 전계가 수직으로 입사할 때 단위 면적당 경계면에 작용하는 힘은?

1
힘 \(f=\frac{1}{2}(\frac{1}{\epsilon_1}-\frac{1}{\epsilon_2})D^2\)이 ε2에서 ε1으로 작용한다.
2
힘 \(f=\frac{1}{2}(\frac{1}{\epsilon_1}-\frac{1}{\epsilon_2})E^2\)이 ε2에서 ε1으로 작용한다.
3
힘 \(f=\frac{1}{2}(\frac{1}{\epsilon_2}-\frac{1}{\epsilon_1})D^2\)이 ε1에서 ε2로 작용한다.
4
힘 \(f=\frac{1}{2}(\frac{1}{\epsilon_1}-\frac{1}{\epsilon_2})E^2\)이 ε1에서 ε2로 작용한다.

17. 축이 무한히 길고 반지름 a[m]인 원주 내에 전하가 축대칭이며, 축방향으로 균일하게 분포되어 있을 경우, 반지름 r＞a[m]되는 동심원통면상 외부의 한 점 P의 전계의 세기는 몇 V/m인가? (단, 원주의 단위 길이당의 전하를 λ[C/m]라 한다.)

1
\(\frac{\lambda}{\epsilon_0}\)
2
\(\frac{\lambda}{2\pi\epsilon_0}\)
3
\(\frac{\lambda}{\pi a}\)
4
\(\frac{\lambda}{2\pi\epsilon_0r}\)

18. 반지름이 2m, 3m 절연 도체구의 전위를 각각 5V, 6V로 한 후 가는 도선으로 두 도체구를 연결하면 공통 전위는 몇 V가 되는가?

1
5.2
2
5.4
3
5.6
4
5.8

19. 전기쌍극자로부터 임의의 점의 거리가 r이라 할 때, 전계의 세기는 r과 어떤 관계에 있는가?

1
에 비례
2
에 비례
3
에 비례
4
에 비례

20. 전하 Q1, Q2 간의 전기력이 F1이고, 이 근처에 전하 Q3를 놓았을 경우 Q1과 Q2 간의 전기력을 F2라 하면 F1과 F2의 관계는 어떻게 되는가?

1
F1＞F2
2
F1＝F2
3
F1＜F2
4
Q3의 크기에 따라 다르다.

전력공학

21. 60Hz, 154kV, 길이 200km인 3상 송전선로에서 대지정전용량 Cs＝0.008㎌/㎞, 선간 정전용량 Cm＝0.0018㎌/㎞일 때, 1선에 흐르는 충전 전류는 약 몇 A인가?

1
68.9
2
78.9
3
89.8
4
97.6

22. 440V 공공시설의 옥내 배선을 금속관 공사로 시설하고자 한다. 금속관에 어떤 접지공사를 해야 하는가?

1
제 1종 접지공사
2
제 2종 접지공사
3
제 3종 접지공사
4
특별 제 3종 접지공사

23. 조상설비가 있는 1차 변전소에서 주변압기로 주로 사용되는 변압기는?

1
승압용 변압기
2
단권 변압기
3
단상 변압기
4
3권선 변압기

24. 소수력 발전의 장점이 아닌 것은?

1
국내 부존자원 활용
2
일단 건설 후에는 운영비가 저렴
3
전력생산 외에 농업용수 공급, 홍수 조절에 기여
4
양수발전과 같이 첨두부하에 대한 기여도가 많음

25. 아킹혼의 설치 목적은?

1
코로나손의 방지
2
이상전압 제한
3
지지물의 보호
4
섬락사고 시 애자의 보호

26. 유효낙차 400m의 수력발전소에서 펠턴수차의 노즐에서 분출하는 물의 속도를 이론값의 0.95배로 한다면 물의 분출속도는 약 몇 m/s인가?

1
42.3
2
59.5
3
62.6
4
84.1

27. 초고압 장거리 송전선로에 접속되는 1차 변전소에 병렬 리액터를 설치하는 목적은?

1
페란티효과 방지
2
코로나 손실 경감
3
전압강하 경감
4
선로손실 경감

28. SF6 가스 차단기의 설명으로 틀린 것은?

1
밀폐구조이므로 개폐 시 소음이 적다.
2
SF6 가스는 절연내력이 공기보다 크다.
3
근거리 고장 등 가혹한 재기 전압에 대해서 성능이 우수하다.
4
아크에 의해 SF6 가스는 분해되어 유독가스를 발생시킨다.

29. 송전선로에서 역섬락을 방지하려면?

1
가공지선을 설치한다.
2
피뢰기를 설치한다.
3
탑각 접지저항을 적게 한다.
4
소호각을 설치한다.

30. 직류 송전방식이 교류 송전 방식에 비하여 유리한 점이 아닌 것은?

1
선로의 절연이 용이하다.
2
통신선에 대한 유도잡음이 적다.
3
표피효과에 의한 송전손실이 적다.
4
정류가 필요 없고 승압 및 강압이 쉽다.

31. 그림과 같은 평형 3상 발전기가 있다. a상이 지락한 경우 지락전류는 어떻게 표현되는가? (단, Z0 : 영상 임피던스, Z1 : 정상 임피던스 Z2 : 역상 임피던스이다.)

1
\(\frac{E_a}{Z_0+Z_1+Z_2}\)
2
\(\frac{3E_a}{Z_0+Z_1+Z_2}\)
3
\(\frac{-Z_0E_a}{Z_0+Z_1+Z_2}\)
4
\(\frac{2Z_2E_a}{Z_1+Z_2}\)

32. 전력 계통의 안정도 향상 대책으로 볼 수 없는 것은?

1
직렬 콘덴서 설치
2
병렬 콘덴서 설치
3
중간 개폐소 설치
4
고속차단, 재폐로 방식 채용

33. π형 회로의 일반회로 정수에서 B는 무엇을 의미하는가?

1
컨덕턴스
2
리액턴스
3
임피던스
4
어드미턴스

34. 전원이 양단에 있는 방사상 송전선로에서 과전류 계전기와 조합하여 단락 보호에 사용하는 계전기는?

1
선택지락 계전기
2
방향단락 계전기
3
과전압 계전기
4
부족전류 계전기

35. 송전단의 전력원 방정식이 인 전력계통에서 최대전송 가능한 유효전력은 얼마인가?

1
300
2
400
3
500
4
600

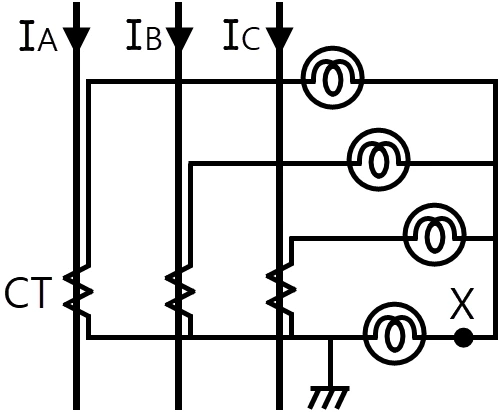

36. 그림에서 X 부분에 흐르는 전류는 어떤 전류인가?

1
b상 전류
2
정상 전류
3
역상 전류
4
영상 전류

37. 변류기 개방 시 2차측을 단락하는 이유는?

1
2차측 절연 보호
2
2차측 과전류 보호
3
측정오차 방지
4
1차측 과전류 방지

38. 그림과 같은 배전선이 있다. 부하에 급전 및 정전할 때 조작 방법으로 옳은 것은?

1
급전 및 정전할 때는 항상 DS, CB 순으로 한다.
2
급전 및 정전할 때는 항상 CB, DS 순으로 한다.
3
급전 시는 DS, CB 순이고, 정전 시는 CB, DS 순이다.
4
급전 시는 CB, DS 순이고, 정전 시는 DS, CB순이다.

39. 피뢰기가 방전을 개시할 때 단자전압의 순시값을 방전개시 전압이라 한다. 피뢰기 방전 중 단자 전압의 파고값을 무슨 전압이라고 하는가?

1
뇌전압
2
상용주파 교류전압
3
제한전압
4
충격 절연강도 전압

40. 3상 1회선과 대지간의 충전전류가 1km당 0.25A 일 때 길이가 18km인 선로의 충전전류는 몇 A인가?

1
1.5
2
4.5
3
13.5
4
40.5

전기기기

41. 직류 분권 전동기가 단자전압 215V, 전기자 전류 50A, 1500rpm으로 운전되고 있을 때 발생 토크는 약 몇 Nㆍm인가?(단, 전기자 저항은 0.1Ω이다.)

1
6.8
2
33.2
3
46.8
4
66.9

42. 어느 변압기의 1차 권수가 1500인 변압기의 2차측에 접속한 20Ω의 저항은 1차측으로 환산했을 때 8kΩ으로 되었다고 한다. 이 변압기의 2차 권수는?

1
400
2
250
3
150
4
75

43. SCR의 특징이 아닌 것은?

1
아크가 생기지 않으므로 열의 발생이 적다.
2
열용량이 적어 고온에 약하다.
3
전류가 흐르고 있을 때 양극의 전압강하가 작다.
4
과전압에 강하다.

44. 8극과 4극 2개의 유도 전동기를 종속법에 의한 직렬 종속법으로 속도제어를 할 때, 전원주파수가 60Hz인 경우 무부하 속도[rpm]는?

1
600
2
900
3
1200
4
1800

45. 1차 전압 6900V, 1차 권선 3000회, 권수비 20의 변압기가 60Hz에 사용할 때 철심의 최대 자속[Wb]은?

1
\(0.76\times10^{-4}\)
2
\(8.63\times10^{-3}\)
3
\(80\times10^{-3}\)
4
\(90\times10^{-3}\)

46. 동기 발전기의 병렬운전 시 동기화력은 부하각 δ와 어떠한 관계인가?

1
tanδ에 비례
2
cosδ에 비례
3
sinδ에 비례
4
cosδ에 반비례

47. 30㎾의 3상 유도전동기에 전력을 공급할 때 2대의 단상 변압기를 사용하는 경우 변압기의 용량[kVA]은? (단, 전동기의 역률과 효율은 각각 84%, 86%이고 전동기 손실은 무시한다.)

1
10
2
20
3
24
4
28

48. 동기 주파수 변환기의 주파수 f1 및 f2 계통에 접속되는 양극을 P1, P2라 하면 다음 어떤 관계가 성립되는가?

1
\(\frac{f_1}{f_2}=\frac{P_1}{P_2}\)
2
\(\frac{f_1}{f_2}=\frac{P_2}{P_1}\)
3
\(f_2/f_1=P_1P_2\)
4
\(f_1f_2=P_1/P_2\)

49. 유도 전동기 원선도에서 원의 지름은? (단, E는 1차 전압, r은 1차로 환산한 저항, x는 1차로 환산한 누설리액턴스라 한다.)

1
rE에 비례
2
r×E에 비례
3
에 비례
4
에 비례

50. 유도 전동기의 2차 동손을 Pc, 2차 입력을 P2, 슬립을 s라 할 때, 이들 사이의 관계는?

1
\(s=\frac{P_c}{P_2}\)
2
\(s=\frac{P_2}{P_c}\)
3
s＝P2ㆍPc
4
s＝P2＋Pc

51. 슬롯수 36의 고정자 철심이 있다. 여기에 3상 4극의 2층권을 시행할 때, 매극 매상의 슬롯수와 총 코일수는?

1
3과 18
2
9와 36
3
3과 36
4
9와 18

52. 입력 전압이 220V일 때, 3상 전파제어 정류회로에서 얻을 수 있는 직류 전압은 몇 V인가? (단, 최대 전압은 점호각 α＝0일 때이고, 3상에서 선간전압으로 본다.)

1
152
2
198
3
297
4
317

53. 직류 전동기의 회전수를 1/2로 줄이려면, 계자 자속을 몇 배로 하여야 하는가?(단, 전압과 전류 등은 일정하다.)

1
1
2
2
3
3
4
4

54. 전부하로 운전하고 있는 60Hz, 4극 권선형 유도 전동기의 전부하 속도는 1728rpm, 2차 1상의 저항은 0.02Ω이다. 2차 회로의 저항을 3배로 할 때의 회전수[rpm]는?

1
1264
2
1356
3
1584
4
1765

55. 단상 변압기 3대를 이용하여 3상 △－△결선을 했을 때, 1차와 2차 전압의 각변위(위상차)는?

1
30°
2
60°
3
120°
4
180°

56. 변압기의 임피던스 전압이란?

1
정격 전류 시 2차측 단자전압이다.
2
변압기의 1차를 단락, 1차에 1차 정격전류와 같은 전류를 흐르게 하는데 필요한 1차 전압이다.
3
변압기 내부 임피던스와 정격전류와의 곱인 내부 전압강하이다.
4
변압기 2차를 단락, 2차에 2차 정격전류와 같은 전류를 흐르게 하는데 필요한 2차 전압이다.

57. 3상 유도 전동기를 급속하게 정지시킬 경우에 사용되는 제동법은?

1
발전 제동법
2
회생 제동법
3
마찰 제동법
4
역상 제동법

58. 동기 전동기의 진상전류에 의한 전기자 반작용은 어떤 작용을 하는가?

1
횡축 반작용
2
교차 자화작용
3
증자 작용
4
감자 작용

59. 3상 권선형 유도전동기의 2차 회로의 한상이 단선된 경우에 부하가 약간 커지면 슬립이 50%인 곳에서 운전이 되는 것을 무엇이라 하는가?

1
차동기 운전
2
자기여자
3
게르게스 현상
4
난조

60. 2상 서보모터의 제어방식이 아닌 것은?

1
온도제어
2
전압제어
3
위상제어
4
전압·위상 혼합 제어

회로이론

61. 의 라플라스 변환 X(s)의 값은? (단, x(0)＝0이다.)

1
s＋1
2
s(s＋1)
3
(1) / (r)
4
(1) / (r^2)

62. 4단자 회로에서 4단자 정수를 A, B, C, D라 할 때 전달정수 θ는 어떻게 되는가?

1
\(\frac{1}{r^3}\)
2
\(\frac{1}{r^4}\)
3
\(\ln(\sqrt{AD}+\sqrt{BC})\)
4
\(\ln(\sqrt{AD}-\sqrt{BC})\)

63. 다음 회로에서 10Ω의 저항에 흐르는 전류는 몇 A인가?

1
1
2
2
3
4
4
5

64. 3상 회로에 △결선된 평형 순저항 부하를 사용하는 경우 선간전압 220V, 상전류가 7.33A라면, 1상의 부하저항은 약 몇 Ω인가?

1
80
2
60
3
45
4
30

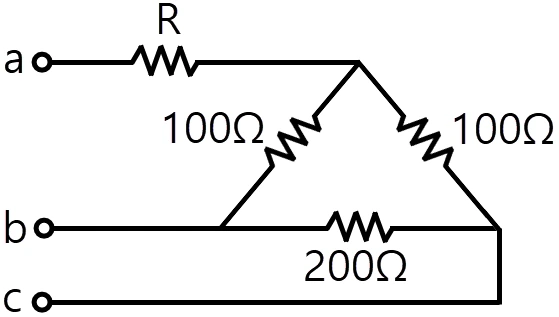

65. 그림과 같은 순저항으로 된 회로에 대칭 3상 전압을 가했을 때, 각 선에 흐르는 전류가 같으려면 R[Ω]의 값은?

1
20
2
25
3
30
4
35

66. 다음 용어에 대한 설명으로 옳은 것은?

1
능동소자는 나머지 회로에 에너지를 공급하는 소자이며, 그 값은 양과 음의 값을 갖는다.
2
종속전원은 회로 내의 다른 변수에 종속되어 전압 또는 전류를 공급하는 전원이다.
3
선형소자는 중첩의 원리와 비례의 법칙을 만족할 수 있는 다이오드 등을 말한다.
4
개방회로는 두 단자 사이에 흐르는 전류가 양 단자에 전압과 관계없이 무한대 값을 갖는다.

67. 그림과 같은 회로에서 입력을 V1(s), 출력을 V2(s)라 할 때, 전압비 전달함수는?

1
\(\frac{R_1}{R_1Cs+1}\)
2
\(\frac{R_2+R_1R_2Cs}{R_1+R_2+R_1R_2Cs}\)
3
\(\frac{R_1R_2s+RCs}{R_1Cs+R_1R_2s^2+C}\)
4
\(\frac{s+1}{s+(R_1+R_2)+R_1R_2C}\)

68. 어떤 코일에 흐르는 전류를 0.5ms 동안에 5A만큼 변화시킬 때 20V의 전압이 발생한다. 이 코일의 자기 인덕턴스[mH]는?

1
2
2
4
3
6
4
8

69. 반파대칭 및 정현대칭인 왜형파의 푸리에 급수의 전개에서 옳게 표현된 것은? (단, f(t)＝a0＋ sum _( n=1) ^(∞ )ancosnωt＋bnsinnωt) sum _( n=1) ^(∞ )

1
an의 우수항만 존재한다.
2
an의 기수항만 존재한다.
3
bn의 우수항만 존재한다.
4
bn의 기수항만 존재한다.

70. 어떤 소자가 60Hz에서 리액턴스 값이 10Ω이었다. 이 소자를 인덕터 또는 커패시터라 할 때, 인덕턴스[mH]와 정전용량 [㎌]은 각각 얼마인가?

1
26.53mH, 295.37㎌
2
18.37mH, 265.25㎌
3
18.37mH, 295.37㎌
4
26.53mH, 265.25㎌

71. 다음과 같은 π형 회로의 4단자 정수 중 D의 값은?

1
\(Z_2\)
2
\(1+\frac{Z_2}{Z_1}\)
3
\(\frac{1}{Z_1}+\frac{1}{Z_2}\)
4
\(1+\frac{Z_2}{Z_3}\)

72. 전기량(전하)의 단위로 알맞은 것은?

1
C
2
㎃
3
nW
4
㎌

73. 저항 60Ω과 유도리액턴스 wL＝80Ω인 코일이 직렬로 연결된 회로에 200V의 전압을 인가할 때 전압과 전류의 위상차는?

1
48.17°
2
50.23°
3
53.13°
4
55.27°

74. 다음 회로에서 t＝0일 때 스위치 K를 닫았다. i1(0＋), i2(0＋)의 값은? (단, t＜0에서 C전압과 L전압은 각각 0V이다.)

1
\(\frac{V}{R_1},\ 0\)
2
\(0,\ \frac{V}{R_2}\)
3
0, 0
4
\(-\frac{V}{R_1},\ 0\)

75. 그림과 같이 저항 R＝3Ω과 용량리액턴스 (1) / (ωC) ＝4Ω인 콘덴서가 병렬로 연결된 회로에 100V의 교류 전압을 인가할 때, 합성 임피던스 Z[Ω]는?

1
1.2
2
1.8
3
2.2
4
2.4

76. 전달함수 (G(s)= 20) / (3+2s) 을 갖는 요소가 있다. 이 요소에 w＝2[rad/sec]인 정현파를 주었을 때 |G(jω)| 를 구하면?

1
8
2
6
3
4
4
2

77. 시정수 t를 갖는 RL직렬회로에 직류 전압을 가할 때 t＝2τ되는 시간에 회로에 흐르는 전류는 최종값의 약 몇 %인가?

1
98
2
95
3
86
4
63

78. 3상 4선식에서 중성선이 필요하지 않아서 중성선을 제거하여 3상 3선식으로 하려고 한다. 이때 중성선의 조건식은 어떻게 되는가? (단, Ia, Ib, Ic는 각상의 전류이다.)

1
Ia＋Ib＋Ic＝1
2
Ia＋Ib＋Ic＝ √3
3
Ia＋Ib＋Ic＝3
4
Ia＋Ib＋Ic＝0

79. \(e_i(t)=Ri(t)+L\frac{di(t)}{dt}+\frac{1}{C}\int i(t)dt\)에서 모든 초기값을 0으로 하고 라플라스 변환 할 때 I(s)는? (단, I(s), Ei(s)는 i(t), ei(t)의 라플라스 변환이다.)

1
\(\frac{Cs}{LCs^2+RCs+1}E_i(s)\)
2
\(\frac{1}{R+Ls+\frac{1}{Cs}}E_i(s)\)
3
\(\frac{1}{R+Ls+Cs^2}E_i(s)\)
4
\(\left(R+Ls+\frac{1}{Cs}\right)E_i(s)\)

80. 대칭 3상 Y결선 부하에서 각 상의 임피던스가 16＋j12Ω이고 부하전류가 10A일 때, 이 부하의 선간전압은 약 몇 V인가?

1
152.6
2
229.1
3
346.4
4
445.1

전기설비기술기준 및 판단기준

81. 변압기로서 특고압과 결합되는 고압전로의 혼촉에 의한 위험방지 시설은?

1
프라이머리 컷아웃 스위치
2
제 2종 접지공사
3
휴즈
4
사용 전압의 3배의 전압에서 방전하는 방전장치

82. 특고압 가공전선로에서 양측의 경간의 차가 큰 곳에 사용하는 철탑의 종류는?

1
내장형
2
직선형
3
인류형
4
보강형

83. 발전기, 변압기, 조상기, 모선 또는 이를 지지하는 애자는 단락전류에 의하여 생기는 어느 충격에 견디어야 하는가?

1
기계적 충격
2
철손에 의한 충격
3
동손에 의한 충격
4
표류부하손에 의한 충격

84. 옥내에 시설하는 저압 전선으로 나전선을 사용할 수 있는 배선공사는?

1
합성수지관 공사
2
금속관 공사
3
버스덕트 공사
4
플로어 덕트 공사

85. 금속제 수도관로 또는 철골, 기타의 금속제를 접지극으로 사용한 제1종 또는 제2종 접지공사의 접지선 시설방법은 어느 것에 준하여 시설하여야 하는가?

1
애자 사용 공사
2
금속 몰드 공사
3
금속관 공사
4
케이블 공사

86. 22kV 전선로의 절연내력 시험은 전로와 대지 간에 시험전압을 연속하여 몇 분간 가하여 시험하게 되는가?

1
2
2
4
3
8
4
10

87. 저압 옥내배선을 케이블트레이 공사로 시설하려고 한다. 틀린 것은?

1
저압 케이블과 고압 케이블은 동일 케이블 트레이 내에 시설하여서는 안 된다.
2
케이블 트레이 내에서는 전선을 접속하여서는 안 된다.
3
수평으로 포설하는 케이블 이외의 케이블은 케이블 트레이 의 가로대에 견고하게 고정시킨다.
4
절연금속을 금속관에 넣으면 케이블트레이 공사에 사용할 수 있다.

88. 건조한 장소에 시설하는 애자사용 공사로서 사용전압이 440V인 경우 전선과 조영재와의 이격거리는 최소 몇 ㎝ 이상이어야 하는가?

1
2.5
2
3.5
3
4.5
4
5.5

89. 가공전선로의 지지물에 지선을 시설할 때 옳은 방법은?

1
지선의 안전율을 2.0으로 하였다.
2
소선은 최소 2가닥 이상의 연선을 사용하였다.
3
지중의 부분 및 지표상 20㎝까지의 부분은 아연도금 철봉 등 내부식성 재료를 사용하였다.
4
도로를 횡단하는 곳의 지선의 높이는 지표상 5m로 하였다.

90. 교통신호등의 시설공사를 다음과 같이 하였을 때 틀린 것은?

1
전선은 450/750V 일반용 단심 비닐 절연전선을 사용하였다.
2
신호등의 인하선은 지표상 2.5m로 하였다.
3
사용전압을 300V 이하로 하였다.
4
제어장치의 금속제 외함은 특별 제3종 접지공사를 하였다.

91. 전로의 절연 원칙에 따라 반드시 절연하여야 하는 것은?

1
수용장소의 인입구 접지점
2
고압과 특별고압 및 저압과의 혼촉 위험 방지를 한 경우의 접지점
3
저압 가공전선로의 접지측 전선
4
시험용 변압기

92. 발전기의 용량에 관계없이 자동적으로 이를 전로로부터 차단하는 장치를 시설하여야 하는 경우는?

1
과전류 인입
2
베어링 과열
3
발전기 내부고장
4
유압의 과팽창

93. 방직공장의 구내 도로에 220V 조명등용 가공 전선로를 시설하고자 한다. 전선로의 경간은 몇 m 이하이어야 하는가?

1
20
2
30
3
40
4
50

94. 옥외 백열전등의 인하선으로 공칭단면적 2.5㎟ 이상의 연동선과 동등 이상의 세기 및 굵기의 절연전선을 사용해야 하는 지표상의 높이는 몇 m 미만인가?

1
2.5
2
3
3
3.5
4
4

95. 345kV 가공 송전선로를 제1종 특고압 보안 공사에 의할 때 사용되는 경동연선의 굵기는 몇 ㎟ 이상이어야 하는가?

1
150
2
200
3
250
4
300

96. 금속관 공사에 의한 저압옥내배선 시설 방법으로 틀린 것은?

1
전선은 절연전선일 것
2
전선은 연선일 것
3
관의 두께는 콘크리트에 매설시 1.2㎜ 이상일 것
4
사용전압이 400V 이상인 관에는 제 3종 접지공사를 할 것

97. 한 수용장소의 인입선에서 분기하여 지지물을 거치지 않고 다른 수용장소의 인입구에 이르는 부분의 전선을 무엇이라 하는가?

1
가공 인입선
2
인입선
3
연접 인입선
4
옥측배선

98. 중량물이 통과하는 장소에 비닐외장 케이블을 직접 매설식으로 시설하는 경우 매설 깊이는 몇 m 이상이어야 하는가?

1
0.8
2
1.0
3
1.2
4
1.5

99. 특고압 가공전선이 다른 특고압 가공전선과 교차하여 시설하는 경우는 제 몇 종 특고압 보안 공사에 의하여야 하는가?

1
1종
2
2종
3
3종
4
4종

100. 특고압 전로와 저압 전로를 결합하는 변압기 저압측의 중성점에 제 2종 접지공사를 토지의 상황 때문에 변압기의 시설장소마다 하기 어려워서 가공 접지선을 시설하려고 한다. 이 때 가공 접지선으로 경동선을 사용한다면 그 최소 굵기는 몇 ㎜인가?

1
3.2
2
4
3
4.5
4
5

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

69

70

71

72

73

74

75

76

77

78

79

80

81

82

83

84

85

86

87

88

89

90

91

92

93

94

95

96

97

98

99

100

채점하기

hide

reset

타이머

전기산업기사 2015년 2회

채점 중입니다..

점수 0점 ( 0 / 0 )

소요 시간: O분O초

과목 명	문제수	맞춘문제	환산점수

모든 문제들의 저작권은 원저작권자에게 있습니다. 본 사이트는 웹상에 공개되어 있는 문제만 모아서 보여드립니다.
저작권 안내 데이터 보호 안내 제휴 문의

copyright 2026 뉴비티::새로운 CBT 시스템 - newbt.kr (Listed on LeanVibe)
