전기자기학

1. 맥스웰의 전자 방정식 중 페러데이의 법칙에 의하여 유도된 방정식은?

1
\(\nabla\times E=-\frac{\partial B}{\partial t}\)
2
\(\nabla\times H=i_c+\frac{\partial D}{\partial t}\)
3
divD＝ρ
4
divB＝0

2. 전자석에 사용하는 연철(soft iron)은 다음 어느 성질을 갖는가?

1
잔류자기, 보자력이 모두 크다.
2
보자력이 크고 잔류자기가 작다.
3
보자력이 크고 히스테리시스 곡선의 면적이 작다.
4
보자력과 히스테리시스 곡선의 면적이 모두 작다.

3. 면적이 s[㎡], 극사이의 거리가 d[m], 유전체의 비유전율이 εs인 평판 콘덴서의 정전용량은 몇 [F]인가?

1
\(\frac{\epsilon_0S}{d}\)
2
\(\frac{\epsilon_0\epsilon_sS}{d}\)
3
\(\frac{\epsilon_0d}{S}\)
4
\(\frac{\epsilon_0\epsilon_sd}{S}\)

4. 전기저항 R과 정전용량 C, 고유저항 ρ 및 유전율 ε 사이의 관계로 옳은 것은?

1
RC＝ρε
2
RP＝Cε
3
C＝Rρε
4
R＝εPC

5. 환상 솔레노이드 코일에 흐르는 전류가 2A일 때 자로의 자속이 \(10^{-2}\)[Wb]였다고 한다. 코일의 권수를 500회라고 하면, 이 코일의 자기인덕턴스는 몇 H인가? (단, 코일의 전류와 자로의 자속과의 관계는 비례하는 것으로 한다.)

1
2.5
2
3.5
3
4.5
4
5.5

6. 한 번의 길이가 a[m]인 정육각형의 각 정점에 각각 Q[C]의 전하를 놓았을 때, 정육각형의 중심 0의 전계의 세기는 몇 [V/m]인가?

1
0
2
\(\frac{Q}{2\pi\epsilon_0a}\)
3
\(\frac{Q}{4\pi\epsilon_0a}\)
4
\(\frac{Q}{8\pi\epsilon_0a}\)

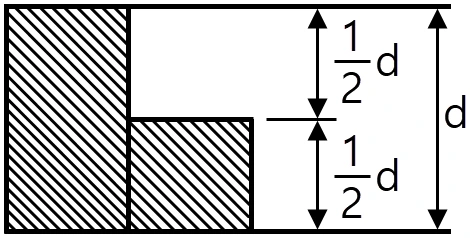

7. 그림과 같이 판의 면적 \(\frac{1}{3}S\), 두께 d와 판면적 \(\frac{1}{3}S\), 두께 \(\frac{1}{2}d\)되는 유전체(εs=3)를 끼웠을 경우의 정전용량은 처음의 몇 배인가?

1
\(\frac{1}{6}\)
2
\(\frac{5}{6}\)
3
\(\frac{11}{6}\)
4
\(\frac{13}{6}\)

8. 반지름 a[m]의 도체구와 내외 반지름이 각각 b[m], c[m]인 도체구가 동심으로 되어 있다. 두 도체구 사이에 비유전율 εs인 유전체를 채웠을 경우의 정전용량[F]은?

1
\(\frac{1}{9\times10^9}\times\frac{abc}{a-b+c}\)
2
\(9\times10^9\times\frac{bc}{b-c}\)
3
\(\frac{\epsilon_s}{9\times10^9}\times\frac{ac}{c-a}\)
4
\(\frac{\epsilon_s}{9\times10^9}\times\frac{ab}{b-a}\)

9. 동일한 두 도체를 같은 에너지 W1＝W2로 충전한 후에 이들을 병렬로 연결하였다. 총에너지 W 의 관계로 옳은 것은?

1
W1＋W2＜W
2
W1＋W2＝W
3
W1＋W2＞W
4
W1－W2＝W

10. 자계가 보존적인 경우를 나타내는 것은? (단, j는 공간상의 0이 아닌 전류 밀도를 의미한다.)

1
▽ㆍB＝0
2
▽ㆍB＝j
3
▽×H＝0
4
▽×H＝j

11. 투자율 μ1 및 μ2인 두 자성체의 경계면에서 자력선의 굴절법칙을 나타낸 식은?

1
\(\frac{\mu_1}{\mu_2}=\frac{\sin\theta_1}{\sin\theta_2}\)
2
\(\frac{\mu_1}{\mu_2}=\frac{\sin\theta_2}{\sin\theta_1}\)
3
\(\frac{\mu_1}{\mu_2}=\frac{\tan\theta_1}{\tan\theta_2}\)
4
\(\frac{\mu_1}{\mu_2}=\frac{\tan\theta_2}{\tan\theta_1}\)

12. 코로나 방전이 \(3\times10^6\)[V/m] 난다고 하면 반지름 10cm인 도체구에 저축할 수 있는 최대 전하량은 몇 [C]인가?

1
\(0.33\times10^{-5}\)
2
\(0.72\times10^{-6}\)
3
\(0.33\times10^{-7}\)
4
\(0.98\times10^{-8}\)

13. 반지름이 3㎜, 4㎜인 2개의 절연도체구에 각각 5V, 8V가 되도록 충전한 후 가는 도선으로 연결할 때 공통전위는 몇 V인가?

1
3.14
2
4.27
3
5.56
4
6.71

14. 금속도체의 전기저항은 일반적으로 온도와 어떤 관계인가?

1
전기저항은 온도의 변화에 무관하다.
2
전기저항은 온도의 변화에 대해 정특성을 가진다.
3
전기저항은 온도의 변화에 대해 부특성을 가진다.
4
금속도체의 종류에 따라 전기저항의 온도 특성은 일관성이 없다.

15. 자기인덕턴스와 상호인덕턴스와의 관계에서 결합계수 k에 영향을 주지 않는 것은?

1
코일의 형상
2
코일의 크기
3
코일의 재질
4
코일의 상대위치

16. 두 종류의 금속 접합면에 전류를 흘리면 접속점에서 열의 흡수 또는 발생이 일어나는 현상은?

1
제벡 효과
2
펠티에 효과
3
톰슨 효과
4
코일의 상대 위치

17. 위치함수로 주어지는 벡터량이 \(E(x,y,z)=iE_x+jE_y+kE_z\)이다. 나블라(∇)와의 내적 \(\nabla\cdot E\)와 같은 의미를 갖는 것은?

1
\(\frac{\partial E_x}{\partial x}+\frac{\partial E_y}{\partial y}+\frac{\partial E_z}{\partial z}\)
2
\(i\frac{\partial E_x}{\partial x}+j\frac{\partial E_y}{\partial y}+k\frac{\partial E_z}{\partial z}\)
3
\(\int\frac{\partial E_x}{\partial x}+\int\frac{\partial E_y}{\partial y}+\int\frac{\partial E_z}{\partial z}\)
4
\(i\int E_xdx+j\int E_ydy+k\int E_zdz\)

18. 대기 중의 두 전극 사이에 있는 어떤 점의 전계의 세기가 E=3.5[V/cm], 지면의 도전율이 \(k=10^{-4}\)[℧/m]일 때, 이 점의 전류밀도[A/㎡]는?

1
\(1.5\times10^{-2}\)
2
\(2.5\times10^{-2}\)
3
\(3.5\times10^{-2}\)
4
\(4.5\times10^{-2}\)

19. 100[MHz]의 전자파의 파장 [m]은?

1
0.3
2
0.6
3
3
4
6

20. \(\Phi=\Phi_m\sin2\pi ft\)[Wb]일 때, 이 자속과 쇄교하는 권수 N회인 코일에 발생하는 기전력[V]은?

1
\(2\pi fN\Phi_m\sin2\pi ft\)
2
\(-2\pi fN\Phi_m\sin2\pi ft\)
3
\(2\pi fN\Phi_m\cos2\pi ft\)
4
\(-2\pi fN\Phi_m\cos2\pi ft\)

전력공학

21. 그림과 같이 반지름 r[m]인 세 개의 도체가 선간거리 D[m]로 수평배치 하였을 때 A도체의 인덕턴스는 몇 mH/km인가?

1
0.05＋0.46051log10
2
0.05＋0.46051log10
3
0.05＋0.46051log10
4
0.05＋0.46051log10

22. 송전선로의 저항은 R, 리액턴스를 X라 하면 성립하는 식은?

1
R≥2X
2
R＜X
3
R＝X
4
R＞X

23. 주상변압기의 고압측 및 저압측에 설치되는 보호장치가 아닌 것은?

1
피뢰기
2
1차 컷아웃 스위치
3
캐치홀더
4
케이블 헤드

24. 유효낙차 50m, 최대사용수량 20㎥/s, 수차효율 87%, 발전기 효율 97%인 수력발전소의 최대 출력은 몇 kW인가?

1
7570
2
8070
3
8270
4
8570

25. 과전류 계전기의 반한시 특성이란?

1
동작전류가 커질수록 동작시간이 짧아진다.
2
동작전류가 적을수록 동작시간이 짧아진다.
3
동작전류에 관계없이 동작시간은 일정하다.
4
동작전류가 커질수록 동작시간이 길어진다.

26. 장거리 송전선에서 단위 길이당 임피던스 Z＝r＋jωL[Ω/㎞], 어드미턴스 Y＝g＋jωC[℧/㎞]라 할 때, 저항과 누설컨덕턴스를 무시하면 특성임피던스의 값은?

1
\(\sqrt{\frac{L}{C}}\)
2
\(\sqrt{\frac{C}{L}}\)
3
\(\frac{L}{C}\)
4
\(\frac{C}{L}\)

27. 콘덴서형 계기용변압기의 특징으로 틀린 것은?

1
권선형에 비해 오차가 적고 특성이 좋다.
2
절연의 신뢰도가 권선형에 비해 크다.
3
전력선 반송용 결합 콘덴서와 공용할 수 있다.
4
고압 회로용의 경우는 권선형에 비해 소형 경량이다.

28. 동일 전력을 수송할 때 다른 조건은 그대로 두고 역률을 개선한 경우의 효과로 옳지 않은 것은?

1
선로변압기 등의 저항손이 역률의 제곱에 반비례하여 감소한다.
2
변압기, 개폐기 등의 소요 용량은 역률에 비례하여 감소한다.
3
선로의 송전용량이 그 허용전류에 의하여 제한될 때는 선로의 송전 용량도 증가한다.
4
전압강하는 1＋tanθ에 비례하여 감소한다.

29. 배전선로의 전압강하의 정도를 나타내는 식이 아닌 것은? (단, ES는 송전단 전압, ER은 수전단 전압이다.)

1
\(\frac{I}{E_R}(R\cos\theta+X\sin\theta)\times100\%\)
2
\(\frac{\sqrt3I}{E_R}(R\cos\theta+X\sin\theta)\times100\%\)
3
\(\frac{E_S-E_R}{E_R}\times100\%\)
4
\(\frac{E_S+E_R}{E_R}\times100\%\)

30. 소호 원리에 따른 차단기의 종류 중에서 소호실에서 아크에 의한 절연유 분해가스의 흡부력을 이용하여 차단하는 것은?

1
유입 차단기
2
기중 차단기
3
자기 차단기
4
가스 차단기

31. 출력 5000kW, 유효낙차 50m인 수차에서 안내 날개의 개방상태나 효율의 변화 없이 일정할 때 유효낙차가 5m 줄었을 경우 출력은 약 몇 kW인가?

1
4000
2
4270
3
4500
4
4740

32. 비접지식 송전선로에서 1선 지락고장이 생겼을 경우 지락점에 흐르는 전류는?

1
직선성을 가진 직류이다.
2
고장 상의 전압과 동상의 전류이다.
3
고장 상의 전압보다 90°늦은 전류이다.
4
고장 상의 전압보다 90°빠른 전류이다.

33. 다음 사항 중 가공 송전선로의 코로나 손실과 관계가 없는 것은?

1
전원 주파수
2
전선의 연가
3
상대 공기밀도
4
선간거리

34. 송전선로에 낙뢰를 방지하기 위하여 설치하는 것은?

1
댐퍼
2
초호환
3
가공지선
4
애자

35. 배전방식으로 저압 네트워크 방식이 적당한 경우는?

1
부하가 밀집되어 있는 시가지
2
바람이 많은 어촌지역
3
농촌지역
4
화학공장

36. 차단 시 재점호가 발생하기 쉬운 경우는?

1
R－L 회로의 차단
2
단락 전류의 차단
3
C회로의 차단
4
L회로의 차단

37. 뇌서지와 개폐서지의 파두장과 파미장에 대한 설명으로 옳은 것은?

1
파두장과 파미장이 모두 같다.
2
파두장은 같고 파미장은 다르다.
3
파두장이 다르고 파미장은 같다.
4
파두장과 파미장이 모두 다르다.

38. 전선이 조영재에 접근할 때에나 조영재를 관통하는 경우에 사용되는 것은?

1
노브애자
2
애관
3
서비스캡
4
유니버셜 커플링

39. 동일한 전압에서 동일한 전력을 송전할 때 역률을 0.7에서 0.95로 개선하면 전력손실은 개선 전에 비해 약 몇%인가?

1
80
2
65
3
54
4
40

40. 3상 Y결선된 발전기가 무부하 상태로 운전 중 3상 단락 고장이 발생하였을 때 나타나는 현상으로 틀린 것은?

1
영상분 전류는 흐르지 않는다.
2
역상분 전류는 흐르지 않는다.
3
3상 단락 전류는 정상분 전류의 3배가 흐른다.
4
정상분 전류는 영상분 및 역상분 임피던스에 무관하고 정상분 임피던스에 반비례한다.

전기기기

41. 중부하에서도 기동되도록 하고 회전계자형의 동기 전동기에 고정자인 전기자 부분이 회전자의 주위를 회전할 수 있도록 2중 베어링의 구조를 가지고 있는 전동기는?

1
유도자형 전동기
2
유도 동기 전동기
3
초동기 전동기
4
반작용 전동기

42. 유도 전동기의 공극에 관한 설명으로 틀린 것은?

1
공극은 일반적으로 0.3~2.5㎜ 정도이다.
2
공극이 넓으면 여자 전류가 커지고 역률이 현저하게 떨어진다.
3
공극이 좁으면 기계적으로 약간의 불평형이 생겨도 진동과 소음의 원인이 된다.
4
공극이 좁으면 누설리액턴스가 증가하여 순간 최대전력이 증가하고 철손이 증가한다.

43. 단상 전파 정류의 맥동률은?

1
0.17
2
0.34
3
0.48
4
0.86

44. 직류기의 권선법에 대한 설명 중 틀린 것은?

1
전기자 권선에 환상권은 거의 사용되지 않는다.
2
전기자 권선에는 고상권이 주로 사용된다.
3
정류를 양호하게 하기 위해 단절권이 이용된다.
4
저전압 대전류 직류기에는 파권이 적당하며 고전압 직류기에는 중권이 적당하다.

45. 반발 전동기(reaction motor)의 특성에 대한 설명으로 옳은 것은?

1
분권 특성이다.
2
기동 토크가 특히 큰 전동기이다.
3
직권특성으로 부하 증가 시 속도가 상승한다.
4
1/2 동기 속도에서 정류가 양호하다.

46. 고압 단상변압기의 %임피던스 강하 4%, 2차 정격전류를 300A라 하면 정격 전압의 2차 단락 전류[A]는? (단, 변압기에서 전원측의 임피던스는 무시한다.)

1
0.75
2
75
3
1200
4
7500

47. 3상 유도전동기의 운전 중 전압을 80%로 낮추면 부하 회전력은 몇 %로 감소되는가?

1
94
2
80
3
72
4
64

48. 단상 정류자 전동기에 보상권선을 사용하는 이유는?

1
정류개선
2
기동토크 조절
3
속도제어
4
역률개선

49. 단상 직권정류자 전동기에 전기자 권선의 권수를 계자 권수에 비해 많게 하는 이유가 아닌 것은?

1
주자속을 크게하고 토크를 증가시키기 위하여
2
속도 기전력을 크게 하기 위하여
3
변압기 기전력을 크게 하기 위하여
4
역률 저하를 방지하기 위하여

50. 3상 유도전동기의 원선도를 작성하는데 필요하지 않은 것은?

1
구속 시험
2
무부하 시험
3
슬립 측정
4
저항 측정

51. 변압기의 병렬운전에서 1차 환산 누설임피던스가 2＋j3Ω 과 3＋j2Ω일 때 변압기에 흐르는 부하 전류가 50A이면순환전류[A]는? (단, 다른 정격은 모두 같다.)

1
10
2
8
3
5
4
3

52. 터빈 발전기의 출력 1350kVA, 2극, 3600rpm, 11kV일 때 역률 80%에서 전부하 효율이 96%라 하면 이 때의 손실 전력[kW]은?

1
36.6
2
45
3
56.6
4
65

53. 1방향성 4단자 사이리스터는?

1
TRIAC
2
SCS
3
SCR
4
SSS

54. T결선에 의하여 3300V의 3상으로부터 200V, 40kVA의 전력을 얻는 경우 T좌 변압기의 권수비는 약 얼마인가?

1
16.5
2
14.3
3
11.7
4
10.2

55. 직류 분권 전동기 기동 시 계자 저항기의 저항값은?

1
최대로 해둔다.
2
0으로 해둔다.
3
중간으로 해둔다.
4
1/3로 해둔다.

56. 3상 동기발전기를 병렬운전하는 도중 여자 전류를 증가시킨 발전기에서 일어나는 현상은?

1
무효전류가 증가한다.
2
역률이 좋아진다.
3
전압이 높아진다.
4
출력이 커진다.

57. 유도 전동기로 직류 발전기를 회전시킬 때, 직류 발전기의 부하를 증가시키면 유도 전동기의 속도는?

1
증가한다.
2
감소한다.
3
변함이 없다.
4
동기속도 이상으로 회전한다.

58. 직류 타여자발전기의 부하 전류와 전기자 전류의 크기는?

1
부하 전류가 전기자 전류보다 크다.
2
전기자 전류가 부하 전류보다 크다.
3
전기자 전류와 부하 전류가 같다.
4
전기자 전류와 부하 전류는 항상 0이다.

59. 5kVA, 2000/200V의 단상 변압기가 있다. 2차로 환산한 등가저항과 등가리액턴스는 각각 0.14Ω, 0.16Ω이다. 이 변압기에 역률 0.8(뒤짐)의 정격 부하를 걸었을 때의 전압 변동률[%]은?

1
0.026
2
0.26
3
2.6
4
26

60. 송전선로에 접속된 동기 조상기의 설명으로 옳은 것은?

1
과여자로 해서 운전하면 앞선전류가 흐르므로 리액터 역할을 한다.
2
과여자로 해서 운전하면 뒤진전류가 흐르므로 콘덴서 역할을 한다.
3
부족여자로 해서 운전하면 앞선전류가 흐르므로 리액터 역할을 한다.
4
부족여자로 해서 운전하면 송전선로의 자기 여자작용에 의한 전압 상승을 방지한다.

회로이론

61. 리액턴스 함수가 로 표시되는 리액턴스 2단자망은?

62. 불평형 3상 전류가 Ia＝15＋j2[A], Ib＝-20－j14[A], Ic＝-3＋j10[A]일 때, 정상분 전류 I[A]는?

1
1.91＋j6.24
2
-2.67－j0.67
3
15.7－j3.57
4
18.4＋j12.3

63. RC 직렬회로의 과도현상에 대하여 옳게 설명한 것은?

1
의 값이 클수록 전류값은 천천히 사라진다.
2
RC값이 클수록 과도 전류값은 빨리 사라진다.
3
과도 전류는 RC값에 관계가 없다.
4
RC값이 클수록 과도 전류값은 천천히 사라진다.

64. 전압과 전류가 각각 \(e=141.4\sin(377t+\frac{\pi}{3})\)[V], \(i=\sqrt3\sin(377t+\frac{\pi}{6})\)[A]인 회로의 소비전력은 몇 [W]인가?

1
100
2
173
3
200
4
344

65. 그림과 같은 회로의 전압비 전달함수 H(jω)는? (단, 입력 V(t)는 정현파 교류전압이며, VR은 출력이다.)

1
\(\frac{j\omega}{(5-\omega^2)+j\omega}\)
2
\(\frac{j\omega}{(5+\omega^2)+j\omega}\)
3
\(\frac{j\omega}{(5-\omega)^2+j\omega}\)
4
\(\frac{j\omega}{(5+\omega)^2+j\omega}\)

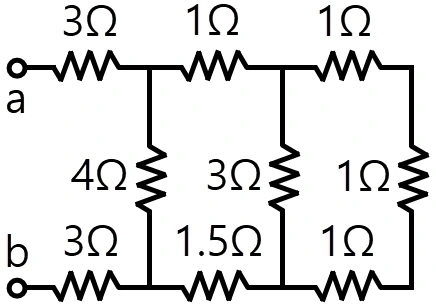

66. 그림과 같은 회로에서 a－b 단자에서 본 합성저항은 몇 Ω인가?

67. \(i=10\sin(\omega t-\frac{\pi}{6})\)[A]로 표시되는 전류와 주파수는 같으나 위상이 45° 앞서는 실효값 100V의 전압을 표시하는 식으로 옳은 것은?

1
\(100\sin(\omega t-\frac{\pi}{10})\)
2
\(100\sqrt2\sin(\omega t+\frac{\pi}{12})\)
3
\(\frac{100}{\sqrt2}\sin(\omega t-\frac{5\pi}{12})\)
4
\(100\sqrt2\sin(\omega t-\frac{\pi}{12})\)

68. 부동작 시간(dead time) 요소의 전달 함수는?

1
Ks
2
\(\frac{K}{s}\)
3
\(Ke^{-Ls}\)
4
\(\frac{K}{Ts+1}\)

69. 저항 6kΩ, 인덕턴스 90mH, 커패시턴스0.01㎌인 직렬회로에 t＝0에서의 직류전압 100V를 가하였다. 흐르는 전류의 최대값 Im)은 약 몇㎃인가?

1
11.8
2
12.3
3
14.7
4
15.6

70. 그림과 같은 회로에서 단자 a－b간의 전압 Vab[V]는?

1
-j160
2
j160
3
40
4
80

71. 회로에서 Z파라미터가 잘못 구하여진 것은?

1
Z11＝8
2
Z12＝3
3
Z21＝3
4
Z22＝5

72. △결선된 저항 부하를 Y결선으로 바꾸면 소비 전력은? (단, 저항과 선간 전압은 일정하다.)

1
3배로 된다.
2
9배로 된다.
3
배로 된다. (1) / (9)
4
배로 된다. (1) / (3)

73. 굵기가 일정한 도체에서 체적은 변하지 않고 지름을 \(\frac{1}{n}\)로 줄였다면 저항은?

1
\(\frac{1}{n^2}\)배로 된다.
2
\(n\)배로 된다.
3
\(n^2\)배로 된다.
4
\(n^4\)배로 된다.

74. 20mH와 60mH의 두 인덕턴스가 병렬로 연결되어 있다. 합성 인덕턴스의 값[mH]은? (단, 상호인덕턴스는 없는 것으로 한다.)

1
15
2
20
3
50
4
75

75. 대칭 3상 전압이 있다. 1상의 Y결선 전압의 순시값이 다음과 같을 때 선간전압에 대한 상전압의 비율은?

1
약 55
2
약 65
3
약 70 e =100√ 2 sin ωt# +500sin √2 sin (3ωt+20°)# +100√ 2 sin(5ωt+30°)
4
약 75

76. 비정현파의 일그러짐의 정도를 표시하는 양으로서 왜형률이란?

1
\(\frac{\text{평균값}}{\text{실효값}}\)
2
\(\frac{\text{실효값}}{\text{최대값}}\)
3
\(\frac{\text{고조파만의 실효값}}{\text{기본파의 실효값}}\)
4
\(\frac{\text{기본파의 실효값}}{\text{고조파만의 실효값}}\)

77. ㉠ \(\mathcal{L}[\sin at]\), ㉡ \(\mathcal{L}[\cos \omega t]\)를 구하면?

1
㉠ \(\frac{a}{s+a}\), ㉡ \(\frac{s}{s+\omega}\)
2
㉠ \(\frac{1}{s^2+a^2}\), ㉡ \(\frac{s}{s+\omega}\)
3
㉠ \(\frac{a}{s^2+a^2}\), ㉡ \(\frac{s}{s^2+\omega^2}\)
4
㉠ \(\frac{1}{s+a}\), ㉡ \(\frac{1}{s-\omega}\)

78. 각 상의 임피던스 Z＝6＋j8Ω인 평형 △ 부하에 선간전압이 220V인 대칭 3상 전압을 가할 때의 선전류[A] 및 전력[W]은?

1
17A, 5620W
2
25A, 6570W
3
57A, 7180W
4
38.1A, 8712W

79. 그림과 같은 회로에서 저항 R에 흐르는 전류 I[A]는?

1
-2
2
-1
3
2
4
1

80. 전압 100V, 전류 15A로써 1.2kW의 전력을 소비하는 회로의 리액턴스는 약 몇 Ω인가?

1
4
2
6
3
8
4
10

전기설비기술기준 및 판단기준

81. 어느 공장에서 440V 전동기 배선을 사람이 접촉할 우려가 있는 곳에 금속관으로 시공하고자 한다. 이 금속관을 접지할 때 그 저항값은 몇 Ω이하로 하여야 하는가?

1
10
2
30
3
50
4
100

82. 440V용 전동기의 외함을 접지할 때 접지 저항값은 몇 Ω 이하로 유지하여야 하는가?

1
10
2
20
3
30
4
100

83. 화약류 저장소에서의 전기설비 시설기준으로 틀린 것은?

1
전용 개폐기 및 과전류 차단기는 화약류 저장소 이외의 곳에 둔다.
2
전기기계 기구는 반폐형의 것을 사용한다.
3
전로의 대지전압은 300V 이하이어야 한다.
4
케이블을 전기기계 기구에 인입할 때에는 인입구에서 케이블이 손상될 우려가 없도록 시설하여야 한다.

84. 사용전압이 220V인 가공전선을 절연전선으로 사용하는 경우 그 최소 굵기는 지름 몇 ㎜인가?

1
2
2
2.6
3
3.2
4
4

85. 최대 사용전압이 3300V인 고압용 전동기가 있다. 이 전동기의 절연내력 시험 전압은 몇 V인가?

1
3630
2
4125
3
4290
4
4950

86. 345kV 특고압 가공전선로를 사람이 쉽게 들어갈 수 없는 산지에 시설할 때 지표상의 높이는 몇 m이상인가?

1
7.28
2
7.85
3
8.28
4
9.28

87. 고압 지중 케이블로서 직접 매설식에 의하여 견고한 트라프 기타 방호물에 넣지 않고 시설할 수 있는 케이블은? (단, 케이블을 개장하지 않고 시설한 경우이다.)

1
미네럴 인슈레이션 케이블
2
콤바인 덕트 케이블
3
클로로프렌 외장 케이블
4
고무 외장 케이블

88. 피뢰기를 설치하지 않아도 되는 곳은?

1
발전소 · 변전소의 가공전선 인입구 및 인출구
2
가공전선로의 말구 부분
3
가공전선로에 접속한 1차측 전압이 35kV이하인 배전용 변압기의 고압측 및 특고압측
4
고압 및 특고압 가공전선로로부터 공급을 받는 수용장소의 인입구

89. 시가지에 시설하는 154kV 가공전선로를 도로와 1차 접근상태로 시설하는 경우, 전선과 도로와의 이격거리는 몇 m 이상이어야 하는가?

1
4.4
2
4.8
3
5.2
4
5.6

90. 지중 전선로에 사용하는 지중함의 시설기준으로 적절하지 않은 것은?

1
견고하고 차량 기타 중량물의 압력에 견디는 구조일 것
2
안에 고인 물을 제거할 수 있는 구조로 되어 있을 것
3
뚜껑은 시설자 이외의 자가 쉽게 열수 없도록 시설할 것
4
조명 및 세척이 가능한 적당한 장치를 시설할 것

91. 조명용 전등을 설치할 때 타임스위치를 시설해야 할 곳은?

1
공장
2
사무실
3
병원
4
아파트 현관

92. 지중 또는 수중에 시설되어 있는 금속체의 부식을 방지하기 위해 전기 부식 회로의 사용전압은 직류 몇 V 이하이어야 하는가?

1
30
2
60
3
90
4
120

93. 22900V용 변압기의 금속제 외함에는 몇 종 접지공사를 하여야 하는가?

1
제1종 접지공사
2
제2종 접지공사
3
제3종 접지공사
4
특별 제3종 접지공사

94. 인가에 인접한 주상변압기의 제2종 접지공사에 적합한 시공은?

1
접지극은 공칭단면적 2㎟ 연동선에 연결하여, 지하 75㎝이상의 깊이에 매설
2
접지극은 공칭단면적 16㎟ 연동선에 연결하여, 지하 60㎝이상의 깊이에 매설
3
접지극은 공칭단면적 6㎟ 연동선에 연결하여, 지하 60㎝이상의 깊이에 매설
4
접지극은 공칭단면적 6㎟ 연동선에 연결하여, 지하 75㎝이상의 깊이에 매설

95. 옥내에 시설하는 저압전선으로 나전선을 절대로 사용할 수 없는 경우는?

1
금속 덕트 공사에 의하여 시설하는 경우
2
버스 덕트 공사에 의하여 시설하는 경우
3
애자 사용 공사에 의하여 전개된 곳에 전기로용 전선을 시설하는 경우
4
유희용 전차에 전기를 공급하기 위하여 접촉 전선을 사용하는 경우

96. 가공전선로의 지지물로서 길이 9m, 설계하중이 6.8kN 이하인 철근콘크리트주를 시설할 때 땅에 묻히는 깊이는 몇 m 이상으로 하여야 하는가?

1
1.2
2
1.5
3
2
4
2.5

97. 다음 (㉠), (㉡)에 알맞은 것은?

저압전로에서 그 전로에 지락이 생겼을 경우에 ( ㉠ )초 이내에 자동적으로 전로를 차단하는 장치를 시설하는 경우 제3종 접지 공사와 특별 제 3종 접지 공사의 접지 저항값은 자동 차단기의 ( ㉡ )에 따라 달라진다.

1
㉠ 0.5, ㉡ 정격 차단 속도
2
㉠ 0.5, ㉡ 정격 감도 전류
3
㉠ 1.0, ㉡ 정격 차단 속도
4
㉠ 1.0, ㉡ 정격 감도 전류

98. 과전류 차단기를 시설하여도 좋은 곳은 어느 것인가?

1
2종 접지공사를 한 저압 가공전선로의 접지측 전선
2
방전 장치를 시설한 고압측 전선
3
접지 공사의 접지선
4
다선식 전로의 중성선

99. 다음 중에서 목주, A종 철주 또는 A종 철근콘크리트주를 전선로의 지지물로 사용할 수 없는 보안 공사는?

1
고압 보안공사
2
제1종 특고압 보안공사
3
제2종 특고압 보안공사
4
제3종 특고압 보안공사

100. 특고압 전로와 저압 전로를 결합하는 변압기의 경우 혼촉에 의한 위험을 방지하기 위해 저압측의 중성점에 제 몇 종 접지공사를 하여야 하는가?

1
제1종
2
제2종
3
제3종
4
특별 제3종

전기산업기사 2015년 3회

전기자기학

1. 맥스웰의 전자 방정식 중 페러데이의 법칙에 의하여 유도된 방정식은?

2. 전자석에 사용하는 연철(soft iron)은 다음 어느 성질을 갖는가?

3. 면적이 s[㎡], 극사이의 거리가 d[m], 유전체의 비유전율이 εs인 평판 콘덴서의 정전용량은 몇 [F]인가?

4. 전기저항 R과 정전용량 C, 고유저항 ρ 및 유전율 ε 사이의 관계로 옳은 것은?

5. 환상 솔레노이드 코일에 흐르는 전류가 2A일 때 자로의 자속이 \(10^{-2}\)[Wb]였다고 한다. 코일의 권수를 500회라고 하면, 이 코일의 자기인덕턴스는 몇 H인가? (단, 코일의 전류와 자로의 자속과의 관계는 비례하는 것으로 한다.)

6. 한 번의 길이가 a[m]인 정육각형의 각 정점에 각각 Q[C]의 전하를 놓았을 때, 정육각형의 중심 0의 전계의 세기는 몇 [V/m]인가?

7. 그림과 같이 판의 면적 \(\frac{1}{3}S\), 두께 d와 판면적 \(\frac{1}{3}S\), 두께 \(\frac{1}{2}d\)되는 유전체(εs=3)를 끼웠을 경우의 정전용량은 처음의 몇 배인가?

8. 반지름 a[m]의 도체구와 내외 반지름이 각각 b[m], c[m]인 도체구가 동심으로 되어 있다. 두 도체구 사이에 비유전율 εs인 유전체를 채웠을 경우의 정전용량[F]은?

9. 동일한 두 도체를 같은 에너지 W1＝W2로 충전한 후에 이들을 병렬로 연결하였다. 총에너지 W 의 관계로 옳은 것은?

10. 자계가 보존적인 경우를 나타내는 것은? (단, j는 공간상의 0이 아닌 전류 밀도를 의미한다.)

11. 투자율 μ1 및 μ2인 두 자성체의 경계면에서 자력선의 굴절법칙을 나타낸 식은?

12. 코로나 방전이 \(3\times10^6\)[V/m] 난다고 하면 반지름 10cm인 도체구에 저축할 수 있는 최대 전하량은 몇 [C]인가?

13. 반지름이 3㎜, 4㎜인 2개의 절연도체구에 각각 5V, 8V가 되도록 충전한 후 가는 도선으로 연결할 때 공통전위는 몇 V인가?

14. 금속도체의 전기저항은 일반적으로 온도와 어떤 관계인가?

15. 자기인덕턴스와 상호인덕턴스와의 관계에서 결합계수 k에 영향을 주지 않는 것은?

16. 두 종류의 금속 접합면에 전류를 흘리면 접속점에서 열의 흡수 또는 발생이 일어나는 현상은?

17. 위치함수로 주어지는 벡터량이 \(E(x,y,z)=iE_x+jE_y+kE_z\)이다. 나블라(∇)와의 내적 \(\nabla\cdot E\)와 같은 의미를 갖는 것은?

18. 대기 중의 두 전극 사이에 있는 어떤 점의 전계의 세기가 E=3.5[V/cm], 지면의 도전율이 \(k=10^{-4}\)[℧/m]일 때, 이 점의 전류밀도[A/㎡]는?

19. 100[MHz]의 전자파의 파장 [m]은?

20. \(\Phi=\Phi_m\sin2\pi ft\)[Wb]일 때, 이 자속과 쇄교하는 권수 N회인 코일에 발생하는 기전력[V]은?

전력공학

21. 그림과 같이 반지름 r[m]인 세 개의 도체가 선간거리 D[m]로 수평배치 하였을 때 A도체의 인덕턴스는 몇 mH/km인가?

22. 송전선로의 저항은 R, 리액턴스를 X라 하면 성립하는 식은?

23. 주상변압기의 고압측 및 저압측에 설치되는 보호장치가 아닌 것은?

24. 유효낙차 50m, 최대사용수량 20㎥/s, 수차효율 87%, 발전기 효율 97%인 수력발전소의 최대 출력은 몇 kW인가?

25. 과전류 계전기의 반한시 특성이란?

26. 장거리 송전선에서 단위 길이당 임피던스 Z＝r＋jωL[Ω/㎞], 어드미턴스 Y＝g＋jωC[℧/㎞]라 할 때, 저항과 누설컨덕턴스를 무시하면 특성임피던스의 값은?

27. 콘덴서형 계기용변압기의 특징으로 틀린 것은?

28. 동일 전력을 수송할 때 다른 조건은 그대로 두고 역률을 개선한 경우의 효과로 옳지 않은 것은?

29. 배전선로의 전압강하의 정도를 나타내는 식이 아닌 것은? (단, ES는 송전단 전압, ER은 수전단 전압이다.)

30. 소호 원리에 따른 차단기의 종류 중에서 소호실에서 아크에 의한 절연유 분해가스의 흡부력을 이용하여 차단하는 것은?

31. 출력 5000kW, 유효낙차 50m인 수차에서 안내 날개의 개방상태나 효율의 변화 없이 일정할 때 유효낙차가 5m 줄었을 경우 출력은 약 몇 kW인가?

32. 비접지식 송전선로에서 1선 지락고장이 생겼을 경우 지락점에 흐르는 전류는?

33. 다음 사항 중 가공 송전선로의 코로나 손실과 관계가 없는 것은?

34. 송전선로에 낙뢰를 방지하기 위하여 설치하는 것은?

35. 배전방식으로 저압 네트워크 방식이 적당한 경우는?

36. 차단 시 재점호가 발생하기 쉬운 경우는?

37. 뇌서지와 개폐서지의 파두장과 파미장에 대한 설명으로 옳은 것은?

38. 전선이 조영재에 접근할 때에나 조영재를 관통하는 경우에 사용되는 것은?

39. 동일한 전압에서 동일한 전력을 송전할 때 역률을 0.7에서 0.95로 개선하면 전력손실은 개선 전에 비해 약 몇%인가?

40. 3상 Y결선된 발전기가 무부하 상태로 운전 중 3상 단락 고장이 발생하였을 때 나타나는 현상으로 틀린 것은?

전기기기

41. 중부하에서도 기동되도록 하고 회전계자형의 동기 전동기에 고정자인 전기자 부분이 회전자의 주위를 회전할 수 있도록 2중 베어링의 구조를 가지고 있는 전동기는?

42. 유도 전동기의 공극에 관한 설명으로 틀린 것은?

43. 단상 전파 정류의 맥동률은?

44. 직류기의 권선법에 대한 설명 중 틀린 것은?

45. 반발 전동기(reaction motor)의 특성에 대한 설명으로 옳은 것은?

46. 고압 단상변압기의 %임피던스 강하 4%, 2차 정격전류를 300A라 하면 정격 전압의 2차 단락 전류[A]는? (단, 변압기에서 전원측의 임피던스는 무시한다.)

47. 3상 유도전동기의 운전 중 전압을 80%로 낮추면 부하 회전력은 몇 %로 감소되는가?

48. 단상 정류자 전동기에 보상권선을 사용하는 이유는?

49. 단상 직권정류자 전동기에 전기자 권선의 권수를 계자 권수에 비해 많게 하는 이유가 아닌 것은?

50. 3상 유도전동기의 원선도를 작성하는데 필요하지 않은 것은?

51. 변압기의 병렬운전에서 1차 환산 누설임피던스가 2＋j3Ω 과 3＋j2Ω일 때 변압기에 흐르는 부하 전류가 50A이면순환전류[A]는? (단, 다른 정격은 모두 같다.)

52. 터빈 발전기의 출력 1350kVA, 2극, 3600rpm, 11kV일 때 역률 80%에서 전부하 효율이 96%라 하면 이 때의 손실 전력[kW]은?

53. 1방향성 4단자 사이리스터는?

54. T결선에 의하여 3300V의 3상으로부터 200V, 40kVA의 전력을 얻는 경우 T좌 변압기의 권수비는 약 얼마인가?

55. 직류 분권 전동기 기동 시 계자 저항기의 저항값은?

56. 3상 동기발전기를 병렬운전하는 도중 여자 전류를 증가시킨 발전기에서 일어나는 현상은?

57. 유도 전동기로 직류 발전기를 회전시킬 때, 직류 발전기의 부하를 증가시키면 유도 전동기의 속도는?

58. 직류 타여자발전기의 부하 전류와 전기자 전류의 크기는?

59. 5kVA, 2000/200V의 단상 변압기가 있다. 2차로 환산한 등가저항과 등가리액턴스는 각각 0.14Ω, 0.16Ω이다. 이 변압기에 역률 0.8(뒤짐)의 정격 부하를 걸었을 때의 전압 변동률[%]은?

60. 송전선로에 접속된 동기 조상기의 설명으로 옳은 것은?

회로이론

61. 리액턴스 함수가 로 표시되는 리액턴스 2단자망은?

62. 불평형 3상 전류가 Ia＝15＋j2[A], Ib＝-20－j14[A], Ic＝-3＋j10[A]일 때, 정상분 전류 I[A]는?

63. RC 직렬회로의 과도현상에 대하여 옳게 설명한 것은?

64. 전압과 전류가 각각 \(e=141.4\sin(377t+\frac{\pi}{3})\)[V], \(i=\sqrt3\sin(377t+\frac{\pi}{6})\)[A]인 회로의 소비전력은 몇 [W]인가?

65. 그림과 같은 회로의 전압비 전달함수 H(jω)는? (단, 입력 V(t)는 정현파 교류전압이며, VR은 출력이다.)

66. 그림과 같은 회로에서 a－b 단자에서 본 합성저항은 몇 Ω인가?

67. \(i=10\sin(\omega t-\frac{\pi}{6})\)[A]로 표시되는 전류와 주파수는 같으나 위상이 45° 앞서는 실효값 100V의 전압을 표시하는 식으로 옳은 것은?

68. 부동작 시간(dead time) 요소의 전달 함수는?

69. 저항 6kΩ, 인덕턴스 90mH, 커패시턴스0.01㎌인 직렬회로에 t＝0에서의 직류전압 100V를 가하였다. 흐르는 전류의 최대값 Im)은 약 몇㎃인가?

70. 그림과 같은 회로에서 단자 a－b간의 전압 Vab[V]는?

71. 회로에서 Z파라미터가 잘못 구하여진 것은?

72. △결선된 저항 부하를 Y결선으로 바꾸면 소비 전력은? (단, 저항과 선간 전압은 일정하다.)

73. 굵기가 일정한 도체에서 체적은 변하지 않고 지름을 \(\frac{1}{n}\)로 줄였다면 저항은?

74. 20mH와 60mH의 두 인덕턴스가 병렬로 연결되어 있다. 합성 인덕턴스의 값[mH]은? (단, 상호인덕턴스는 없는 것으로 한다.)

75. 대칭 3상 전압이 있다. 1상의 Y결선 전압의 순시값이 다음과 같을 때 선간전압에 대한 상전압의 비율은?
