전기산업기사 2018년 2회

전기자기학

1. 유전체에 가한 전계 E[V/m]와 분극의 세기 P[C/㎡]와의 관계로 옳은 것은?
  • 1
     P＝ε0(εs＋1)E
  • 2
     P＝ε0(εs－1)E
  • 3
     P＝εs(ε0＋1)E
  • 4
     P＝εs(ε0－1)E
2. 자유공간(진공)에서의 고유임피던스[Ω]는?
  • 1
     144
  • 2
     277
  • 3
     377
  • 4
     544
3. 크기가 1C인 두 개의 같은 점전하가 진공 중에서 일정한 거리가 떨어져 9×109N의 힘으로 작용할 때 이들 사이의 거리는 몇 m인가?
  • 1
     1
  • 2
     2
  • 3
     4
  • 4
     10
4. 공극을 가진 환상 솔레노이드에서 총 권수 N, 철심의 비투자율 μr, 단면적 A, 길이 ℓ이고, 공극이 δ일 때, 공극부에 자속밀도 B를 얻기 위해서는 전류를 몇 A 흘려야 하는가?
  • 1
     \(\frac{10^7B}{2\pi N}\left(\frac{\ell}{\mu_r}+\delta\right)\)
  • 2
     \(\frac{10^7B}{2\pi N}\left(\frac{\delta}{\mu_r}+\ell\right)\)
  • 3
     \(\frac{10^7B}{4\pi N}\left(\frac{\ell}{\mu_r}+\delta\right)\)
  • 4
     \(\frac{10^7B}{4\pi N}\left(\frac{\delta}{\mu_r}+\ell\right)\)
5. 자계의 세기가 H인 자계 중에 직각으로 속도 v로 발사된 전하 Q가 그리는 원의 반지름 r은?
  • 1
     \(\frac{mv}{QH}\)
  • 2
     \(\frac{mv^2}{QH}\)
  • 3
     \(\frac{mv}{\mu HQ}\)
  • 4
     \(\frac{mv^2}{\mu HQ}\)
6. 면전하밀도 σ[C/㎡], 판간 거리 d[m]인 무한 평행판 대전체 간의 전위차[V]는?
  • 1
     \(\sigma d\)
  • 2
     \(\frac{\sigma}{\varepsilon}\)
  • 3
     \(\frac{\varepsilon_0\sigma}{d}\)
  • 4
     \(\frac{\sigma d}{\varepsilon_0}\)
7. 진공 중의 도체계에서 임의의 도체를 일정 전위의 도체로 완전 포위하면 내외공간의 전계를 완전 차단시킬 수 있는 데 이것을 무엇이라 하는가?
  • 1
     홀효과
  • 2
     정전차폐
  • 3
     핀치효과
  • 4
     전자차폐
8. 평면 전자파의 전계 E와 자계 H와의 관계식은?
  • 1
     \(E\sqrt{\frac{\varepsilon}{\mu}}H\)
  • 2
     \(E\sqrt{\mu\varepsilon}H\)
  • 3
     \(E\sqrt{\frac{\mu}{\varepsilon}}H\)
  • 4
     \(E\sqrt{\frac{1}{\mu\varepsilon}}H\)
9. 그림과 같은 반지름 a[m]인 원형 코일에 I[A]의 전류가 흐르고 있다. 이 도체 중심축상 x[m]인 P점의 자위는 몇A인가?
문제 이미지 2
  • 1
     \(\frac{I}{2}\left(1-\frac{x}{\sqrt{a^2+x^2}}\right)\)
  • 2
     \(\frac{I}{2}\left(1-\frac{a}{\sqrt{a^2+x^2}}\right)\)
  • 3
     \(\frac{I}{2}\left(1-\frac{x^2}{(a^2+x^2)^{3/2}}\right)\)
  • 4
     \(\frac{I}{2}\left(1-\frac{a^2}{(a^2+x^2)^{3/2}}\right)\)
10. 자기인덕턴스가 각각 L1, L2인 두 코일을 서로 간섭이 없도록 병렬로 연결했을 때 그 합성 인덕턴스는?
  • 1
     \(L_1L_2\)
  • 2
     \(\frac{L_1+L_2}{L_1L_2}\)
  • 3
     \(L_1+L_2\)
  • 4
     \(\frac{L_1L_2}{L_1+L_2}\)
11. 도체의 성질에 대한 설명으로 틀린 것은?
  • 1
     도체 내부의 전계는 0이다.
  • 2
     전하는 도체 표면에만 존재한다.
  • 3
     도체의 표면 및 내부의 전위는 등전위이다.
  • 4
     도체 표면의 전하밀도는 표면의 곡률이 큰 부분일수록 작다.
12. 전류에 의한 자계의 방향을 결정하는 법칙은?
  • 1
     렌츠의 법칙
  • 2
     플레밍의 왼손 법칙
  • 3
     플레밍의 오른손 법칙
  • 4
     암페어의 오른나사 법칙
13. 금속도체의 전기저항은 일반적으로 온도와 어떤 관계인가?
  • 1
     전기저항은 온도의 변화에 무관하다.
  • 2
     전기저항은 온도의 변화에 대해 정특성을 갖는다.
  • 3
     전기저항은 온도의 변화에 대해 부특성을 갖는다.
  • 4
     금속도체의 종류에 따라 전기저항의 온도 특성은 일관성이 없다.
14. 반지름 a[m]인 두 개의 무한장 도선이 d[m]의 간격으로 평행하게 놓여 있을 때 a≪d인 경우, 단위 길이당 정전용량[F/m]은?
  • 1
     \(\frac{2\pi\varepsilon_0}{\ln(d/a)}\)
  • 2
     \(\frac{\pi\varepsilon_0}{\ln(d/a)}\)
  • 3
     \(\frac{4\pi\varepsilon_0}{1/a-1/d}\)
  • 4
     \(\frac{2\pi\varepsilon_0}{1/a-1/d}\)
15. 두 개의 코일이 있다. 각각의 자기인덕턴스가 0.4H, 0.9H이고, 상호인덕턴스가 0.36H일 때 결합계수는?
  • 1
     0.5
  • 2
     0.6
  • 3
     0.7
  • 4
     0.8
16. 비유전율이 2.4인 유전체 내의 전계의 세기가 100[mV/m]이다. 유전체에 축적되는 단위체적당 정전에너지는 몇 [J/㎥]인가?
  • 1
     \(1.06\times10^{-13}\)
  • 2
     \(1.77\times10^{-13}\)
  • 3
     \(2.32\times10^{-13}\)
  • 4
     \(2.32\times10^{-11}\)
17. 동심구 사이의 공극에 절연내력이 50[kV/㎜]이며 비유전률이 3인 절연유를 넣으면, 공기인 경우의 몇 배의 전하를 축적할 수 있는가? (단, 공기의 절연내력은 3[kV/㎜]라 한다.)
  • 1
     3
  • 2
     \(\frac{50}{3}\)
  • 3
     50
  • 4
     150
18. 자계의 벡터 포텐셜을 A할 때, A와 자계의 변화에 의해 생기는 전계 E 사이에 성립하는 관계식은?
  • 1
     \(A=\frac{\partial E}{\partial t}\)
  • 2
     \(A=\frac{\partial A}{\partial t}\)
  • 3
     \(A=-\frac{\partial E}{\partial t}\)
  • 4
     \(A=-\frac{\partial A}{\partial t}\)
19. 그림과 같이 유전체 경계면에서 ε1＜ε2이었을 때 E1과 E2의 관계식 중 옳은 것은?
문제 이미지 3
  • 1
     E1＞E2
  • 2
     E1＜E2
  • 3
     E1＝E2
  • 4
     E1cosθ1＝E2cosθ2
20. 균등하게 자화된 구(球)자성체가 자화될 때의 감자율은?
  • 1
     \(\frac{1}{2}\)
  • 2
     \(\frac{1}{3}\)
  • 3
     \(\frac{2}{3}\)
  • 4
     1

전력공학

21. 보호계전기 동작이 가장 확실한 중성점 접지방식은?
  • 1
     비접지방식
  • 2
     저항접지방식
  • 3
     직접접지방식
  • 4
     소호리액터접지방식
22. 단상 2선식의 교류 배전선이 있다. 전선 한 줄의 저항은 0.15[Ω], 리액턴스는 0.25[Ω]이다. 부하는 무유도성으로 100[V], 3[㎾]일 때 급전점의 전압은 약 몇 V인가?
  • 1
     100
  • 2
     110
  • 3
     120
  • 4
     130
23. 우리나라에서 현재 사용되고 있는 송전전압에 해당되는 것은?
  • 1
     150[kV]
  • 2
     220[kV]
  • 3
     345[kV]
  • 4
     700[kV]
24. 제5고조파를 제거하기 위하여 전력용 콘덴서 용량의 몇 %에 해당하는 직렬 리액터를 설치하는가?
  • 1
     2~3
  • 2
     5~6
  • 3
     7~8
  • 4
     9~10
25. 정정된 값 이상의 전류가 흘렀을 때 동작전류의 크기와 상관없이 항상 정해진 시간이 경과한 후에 동작하는 보호계전기는?
  • 1
     순시계전기
  • 2
     정한시계전기
  • 3
     반한시계전기
  • 4
     반한시성 정한시계전기
26. 변전소에서 사용되는 조상설비 중 지상용으로만 사용되는 조상설비는?
  • 1
     분로 리액터
  • 2
     동기 조상기
  • 3
     전력용 콘덴서
  • 4
     정지형 무효전력 보상장치
27. 저압 뱅킹(Banking) 배전방식이 적당한 곳은?
  • 1
     농촌
  • 2
     어촌
  • 3
     화학공장
  • 4
     부하 밀집지역
28. 유효낙차가 40% 저하되면 수차의 효율이 20% 저하된다고 할 경우 이때의 출력은 원래의 약 몇 %인가? (단, 안내 날개의 열림은 불변인 것으로 한다.)
  • 1
     37.2
  • 2
     48.0
  • 3
     52.7
  • 4
     63.7
29. 전력용 퓨즈는 주로 어떤 전류의 차단을 목적으로 사용하는가?
  • 1
     지락전류
  • 2
     단락전류
  • 3
     과도전류
  • 4
     과부하전류
30. 장거리 송전선로의 4단자 정수(A, B, C, D) 중 일반식을 잘못 표기한 것은?
  • 1
     \(A=\cosh\sqrt{ZY}\)
  • 2
     \(B=\sqrt{\frac{Z}{Y}}\sinh\sqrt{ZY}\)
  • 3
     \(C=\sqrt{\frac{Z}{Y}}\sinh\sqrt{ZY}\)
  • 4
     \(D=\cosh\sqrt{ZY}\)
31. 3상 1회선 전선로에서 대지정전용량은 Cs이고 선간정전 용량을 Cm이라 할 때, 작용정전용량 Cn은?
  • 1
     Cs＋Cm
  • 2
     Cs＋2Cm
  • 3
     Cs＋3Cm
  • 4
     2Cs＋Cm
32. 송전선로의 뇌해방지와 관계없는 것은?
  • 1
     댐퍼
  • 2
     피뢰기
  • 3
     매설지선
  • 4
     가공지선
33. 소호리액터 접지에 대한 설명으로 틀린 것은?
  • 1
     지락전류가 작다.
  • 2
     과도안정도가 높다.
  • 3
     전자유도장애가 경감된다.
  • 4
     선택지락계전기의 작동이 쉽다.
34. 3상 3선식 배전선로에 역률이 0.8(지상)인 3상 평형 부하 40㎾를 연결했을 때 전압강하는 약 몇 V인가? (단, 부하의 전압은 200V, 전선 1조의 저항은 0.02Ω이고, 리액턴스는 무시한다.)
  • 1
     2
  • 2
     3
  • 3
     4
  • 4
     5
35. 분기회로용으로 개폐기 및 자동차단기의 2가지 역할을 수행하는 것은?
  • 1
     기중차단기
  • 2
     진공차단기
  • 3
     전력용 퓨즈
  • 4
     배선용차단기
36. 교류 저압 배전방식에서 밸런서를 필요로 하는 방식은?
  • 1
     단상 2선식
  • 2
     단상 3선식
  • 3
     3상 3선식
  • 4
     3상 4선식
37. 보일러에서 흡수열량이 가장 큰 것은?
  • 1
     수냉벽
  • 2
     과열기
  • 3
     절탄기
  • 4
     공기예열기
38. 3상 차단기의 정격차단용량을 나타낸 것은?
  • 1
     \(\sqrt{3}\times\)정격전압\(\times\)정격전류
  • 2
     \(\frac{1}{\sqrt{3}}\times\)정격전압\(\times\)정격전류
  • 3
     \(\sqrt{3}\times\)정격전압\(\times\)정격차단전류
  • 4
     \(\frac{1}{\sqrt{3}}\times\)정격전압\(\times\)정격차단전류
39. 변류기 개방 시 2차측을 단락하는 이유는?
  • 1
     측정 오차 방지
  • 2
     2차측 절연 보호
  • 3
     1차측 과전류 방지
  • 4
     2차측 과전류 보호
40. 단상 승압기 1대를 사용하여 승압할 경우 승압 전의 전압을 E1하면, 승압 후의 전압 E2는 어떻게 되는가? (단, 승압기의 변압비는 전원측전압/부하측전압 = e1/e2이다.)
  • 1
     \(E_2=E_1+e_1\)
  • 2
     \(E_2=E_1+e_2\)
  • 3
     \(E_2=E_1+\frac{e_2}{e_1}E_1\)
  • 4
     \(E_2=E_1+\frac{e_1}{e_2}E_1\)

전기기기

41. 3상 전원에서 2상 전원을 얻기 위한 변압기의 결선방법은?
  • 1
     Δ
  • 2
     T
  • 3
     Y
  • 4
     V
42. 직류 직권전동기의 운전상 위험속도를 방지하는 방법 중 가장 적합한 것은?
  • 1
     무부하 운전한다.
  • 2
     경부하 운전한다.
  • 3
     무여자 운전한다.
  • 4
     부하와 기어를 연결한다.
43. 권선형 유도전동기의 설명으로 틀린 것은?
  • 1
     회전자의 3개의 슬립링과 연결되어있다.
  • 2
     기동할 때에 회전자는 슬립링을 통하여 외부에 가감 저항기를 접속한다.
  • 3
     기동할 때에 회전자에 적당한 저항을 갖게 하여 필요한 기동토크를 갖게 한다.
  • 4
     전동기 속도가 상승함에 따라 외부저항을 점점 감소시키고 최후에는 슬립링을 개방한다.
44. 단상 반파정류회로에서 평균직류전압 200[V]를 얻는데 필요한 변압기 2차 전압은 약 몇 V인가? (단, 부하는 순저항이고 정류기의 전압강하는 15V로 한다.)
  • 1
     400
  • 2
     478
  • 3
     512
  • 4
     642
45. 유도전동기의 슬립 s의 범위는?
  • 1
     1＜s＜0
  • 2
     0＜s＜1
  • 3
     -1＜s＜1
  • 4
     -1＜s＜0
46. 정격 전압에서 전 부하로 운전하는 직류 직권전동기의 부하 전류가 50A이다. 부하 토크가 반으로 감소하면 부하전류는 약 몇 A인가? (단, 자기포화는 무시한다.)
  • 1
     25
  • 2
     35
  • 3
     45
  • 4
     50
47. 단상변압기를 병렬운전하는 경우 부하전류의 분담에 관한 설명 중 옳은 것은?
  • 1
     누설리액턴스에 비례한다.
  • 2
     누설임피던스에 비례한다.
  • 3
     누설임피던스에 반비례한다.
  • 4
     누설리액턴스의 제곱에 반비례한다.
48. 3상 동기기에서 제동권선의 주목적은?
  • 1
     출력 개선
  • 2
     효율 개선
  • 3
     역률 개선
  • 4
     난조 방지
49. 단상 유도전압조정기의 원리는 다음 중 어느 것을 응용한 것인가?
  • 1
     3권선 변압기
  • 2
     v결선 변압기
  • 3
     단상 단권변압기
  • 4
     스콧트결선(T결선) 변압기
50. 유도전동기의 속도제어 방식으로 틀린 것은?
  • 1
     크레머 방식
  • 2
     일그너 방식
  • 3
     2차 저항제어 방식
  • 4
     1차 주파수제어 방식
51. 4극, 60Hz의 정류자 주파수 변환기가 회전자계 방향과 반대방향으로 1440rpm으로 회전할 때의 주파수는 몇 Hz인가?
  • 1
     8
  • 2
     10
  • 3
     12
  • 4
     15
52. 직류전동기의 속도제어법 중 광범위한 속도제어가 가능하며 운전효율이 좋은 방법은?
  • 1
     병렬 제어법
  • 2
     전압 제어법
  • 3
     계자 제어법
  • 4
     저항 제어법
53. 교류 단상 직권전동기의 구조를 설명한 것 중 옳은 것은?
  • 1
     역률 및 정류개선을 위해 약계자 강전기자형으로 한다.
  • 2
     전기자 반작용을 줄이기 위해 약계자 강전기자형으로 한다.
  • 3
     정류개선을 위해 강계자 약전기자형으로 한다.
  • 4
     역률개선을 위해 고정자와 회전자의 자로를 성층철심으로 한다.
54. 변압기의 단락시험과 관계없는 것은?
  • 1
     전압 변동률
  • 2
     임피던스 와트
  • 3
     임피던스 전압
  • 4
     여자 어드미턴스
55. 전기자 저항이 0.3Ω 인 분권발전기가 단자전압 550V에서 부하전류가 100A일 때 발생하는 유도기전력[V]은? (단, 계자전류는 무시한다.)
  • 1
     260
  • 2
     420
  • 3
     580
  • 4
     750
56. 동기기의 단락전류를 제한하는 요소는?
  • 1
     단락비
  • 2
     정격 전류
  • 3
     동기 임피던스
  • 4
     자기 여자 작용
57. 병렬운전 중인 A, B 두 동기발전기 중 A발전기의 여자를 B발전기보다 증가시키면 A발전기는?
  • 1
     동기화 전류가 흐른다.
  • 2
     부하 전류가 증가한다.
  • 3
     90° 진상 전류가 흐른다.
  • 4
     90° 지상 전류가 흐른다.
58. 3상 동기발전기가 그림과 같이 1선 지락이 발생하였을 경우 단락전류 I0를 구하는 식은? (단, Z0는 무부하 유기기전력의 상전압, Z0, Z1, Z2는 영상, 정상, 역상 임피던스이다.)
문제 이미지 4
  • 1
     \(\dot I_0=\frac{3\dot E_a}{\dot Z_0\times\dot Z_1\times\dot Z_2}\)
  • 2
     \(\dot I_0=\frac{\dot E_a}{\dot Z_0\times\dot Z_1\times\dot Z_2}\)
  • 3
     \(\dot I_0=\frac{3\dot E_a}{\dot Z_0+\dot Z_1+\dot Z_2}\)
  • 4
     \(\dot I_0=\frac{\dot E_a}{\dot Z_0+\dot Z_1+\dot Z_2}\)
59. 유도전동기의 동기와트에 대한 설명으로 옳은 것은?
  • 1
     동기속도에서 1차 입력
  • 2
     동기속도에서 2차 입력
  • 3
     동기속도에서 2차 출력
  • 4
     동기속도에서 2차 동손
60. 임피던스 전압강하 4% 의 변압기가 운전 중 단락되었을 때 단락전류는 정격전류의 몇 배가 흐르는가?
  • 1
     15
  • 2
     20
  • 3
     25
  • 4
     30

회로이론

61. 3상 불평형 전압에서 역상전압이 50V, 정상전압이 200V, 영상전압이 10V라고 할 때 전압의 불평형률(%)은?
  • 1
     1
  • 2
     5
  • 3
     25
  • 4
     50
62. 다음과 같은 회로의 a-b간 합성 인덕턴스는 몇 H인가? (단, L1＝4H, L2＝4H, L3＝2H, L4＝2H이다.)
문제 이미지 5
  • 1
     \(\frac{8}{9}\)
  • 2
     6
  • 3
     9
  • 4
     12
63. R-L-C 직렬회로에서 시정수의 값이 작을수록 과도현상이 소멸되는 시간은 어떻게 되는가?
  • 1
     짧아진다.
  • 2
     관계없다.
  • 3
     길어진다.
  • 4
     일정하다.
64. 대칭 좌표법에서 사용되는 용어 중 3상에 공통된 성분을 표시하는 것은?
  • 1
     공통분
  • 2
     정상분
  • 3
     역상분
  • 4
     영상분
65. 어떤 회로의 단자전압이 V＝100sin ωt＋40sin2 ωt＋30sin(3ωt＋60°)[V]이고 전압강하의 방향으로 흐르는 전류가 I＝10sin(ωt－60°)＋2sin(3ωt＋105°)[A]일 때 회로에 공급되는 평균전력[W]은?
  • 1
     271.2
  • 2
     371.2
  • 3
     530.2
  • 4
     630.2
66. 3상 대칭분 전류를 I0, I1, I2라 하고 선전류를 Ia, Ib, Ic라고 할 때 Ib는 어떻게 되는가?
  • 1
     \(I_0+I_1+I_2\)
  • 2
     \(I_0+a^2I_1+aI_2\)
  • 3
     \(I_0+aI_1+a^2I_2\)
  • 4
     \(\frac{1}{3}(I_0+I_1+I_2)\)
67. 부하에 100∠30°[V]의 전압을 가하였을 때 10∠60°[A]의 전류가 흘렀다면 부하에서 소비되는 유효전력은 약 몇 W인가?
  • 1
     400
  • 2
     500
  • 3
     682
  • 4
     866

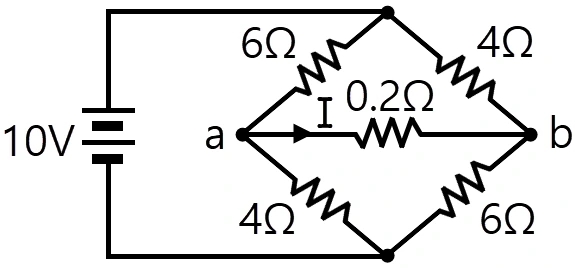

68. 그림과 같은 회로에서 0.2Ω의 저항에 흐르는 전류는 몇 A인가?
문제 이미지 6
  • 1
     0.1
  • 2
     0.2
  • 3
     0.3
  • 4
     0.4
69. \(\frac{1}{s^2+2s+5}\)의 라플라스 역변환 값은?
  • 1
     \(e^{-2t}\cos2t\)
  • 2
     \(\frac{1}{2}e^{-2t}\sin t\)
  • 3
     \(\frac{1}{2}e^{-t}\sin2t\)
  • 4
     \(\frac{1}{2}e^{-t}\cos2t\)
70. ℒ[u(t－a)]는 어느 것인가?
  • 1
     \(\frac{e^{as}}{s^2}\)
  • 2
     \(\frac{e^{-as}}{s^2}\)
  • 3
     \(\frac{e^{as}}{s}\)
  • 4
     \(\frac{e^{-as}}{s}\)
71. 2단자 임피던스함수 Z(s)＝((s＋2)(s＋3))/((s＋4)(s＋5))일 때, 극점(pole)은?
  • 1
     -2, -3
  • 2
     -3, -4
  • 3
     -2, -4
  • 4
     -4, -5
72. 그림과 같은 회로에서 G2[℧] 양단의 전압강하 E2[V]는?
문제 이미지 7
  • 1
     \(\frac{G_2}{G_1+G_2}E\)
  • 2
     \(\frac{G_1}{G_1+G_2}E\)
  • 3
     \(\frac{G_1G_2}{G_1+G_2}E\)
  • 4
     \(\frac{G_1+G_2}{G_1G_2}E\)
73. 그림과 같은 T형 회로의 영상 전달정수 θ는?
문제 이미지 8
  • 1
     ０
  • 2
     １
  • 3
     -３
  • 4
     -１
74. 저항 1/3Ω, 유도리액턴스 1/4Ω인 R-L 병렬회로의 합성 어드미턴스 [℧]는?
  • 1
     \(3+j4\)
  • 2
     \(3-j4\)
  • 3
     \(\frac{1}{3}+j\frac{1}{4}\)
  • 4
     \(\frac{1}{3}-j\frac{1}{4}\)
75. 대칭 3상 Y결선 부하에서 각상의 임피던스가 Z＝16＋j12[Ω]이고 부하전류가 5A일 때, 이 부하의 선간전압[V]은?
  • 1
     \(100\sqrt{2}\)
  • 2
     \(100\sqrt{3}\)
  • 3
     \(200\sqrt{2}\)
  • 4
     \(200\sqrt{3}\)
76. 정현파의 파고율은?
  • 1
     1.111
  • 2
     1.414
  • 3
     1.732
  • 4
     2.356
77. 부동작 시간(dead time) 요소의 전달함수는?
  • 1
     \(Ks\)
  • 2
     \(\frac{K}{s}\)
  • 3
     \(Ke^{-Ls}\)
  • 4
     \(\frac{K}{Ts+1}\)
78. i(t)＝I0e^st[A]로 주어지는 전류가 콘덴서 C[F]에 흐르는 경우의 임피던스[Ω]는?
  • 1
     C
  • 2
     \(sC\)
  • 3
     \(\frac{C}{s}\)
  • 4
     \(\frac{1}{sC}\)
79. 전기회로의 입력을 V1, 출력을 V2라고 할 때 전달함수는? (단, s＝jω이다.)
문제 이미지 9
  • 1
     \(\frac{1}{R+\frac{1}{j\omega C}}\)
  • 2
     \(\frac{1}{j\omega+\frac{1}{RC}}\)
  • 3
     \(\frac{j\omega}{j\omega+\frac{1}{RC}}\)
  • 4
     \(\frac{j\omega}{R+\frac{1}{j\omega C}}\)
80. 비정현파 전압 v＝100√2sinωt＋50√2sin2ωt＋30√2sin3ωt(V)의 왜형률은 약 얼마인가?
  • 1
     0.36
  • 2
     0.58
  • 3
     0.87
  • 4
     1.41

전기설비기술기준 및 판단기준

81. 백열전등 또는 방전등에 전기를 공급하는 옥내전로의 대지전압은 몇 V 이하인가?
  • 1
     150
  • 2
     220
  • 3
     300
  • 4
     600
82. 특고압 가공전선로에 사용하는 철탑 중에서 전선로의 지지물 양쪽의 경간의 차가 큰 곳에 사용하는 철탑의 종류는?
  • 1
     각도형
  • 2
     인류형
  • 3
     보강형
  • 4
     내장형
83. 과전류 차단 목적으로 정격전류가 70A인 배선용 차단기를 저압전로에서 사용하고 있다. 정격전류의 2배 전류를 통한 경우 자동적으로 동작해야 하는 시간은?
  • 1
     2분
  • 2
     4분
  • 3
     6분
  • 4
     8분
84. 저압 가공전선이 가공약전류 전선과 접근하여 시설될 때 저압 가공전선과 가공약전류전선 사이의 이격거리는 몇 ㎝ 이상이어야 하는가?
  • 1
     40
  • 2
     50
  • 3
     60
  • 4
     80
85. 345kV 가공 송전선로를 평야에 시설할 때, 전선의 지표상의 높이는 몇 m 이상으로 하여야 하는가?
  • 1
     6.12
  • 2
     7.36
  • 3
     8.28
  • 4
     9.48
86. 저압 옥내배선의 사용전선으로 틀린 것은?
  • 1
     단면적 2.5㎟ 이상의 연동선
  • 2
     단면적 1㎟ 이상의 미네럴인슈레이션 케이블
  • 3
     사용전압이 400V 미만의 전광표시장치 배선 시 단면적 1.5㎟ 이상의 연동선
  • 4
     사용전압이 400V 미만의 출퇴표시등 배선 시 단면적 0.5㎟ 이상의 다심케이블
87. 도로에 시설하는 가공 직류 전차 선로의 경간은 몇 m 이하로 하여야 하는가?
  • 1
     20
  • 2
     40
  • 3
     50
  • 4
     60
88. 사용전압이 100kV 이상의 변압기를 설치하는 곳의 절연유 유출방지 설비의 용량은 변압기 탱크 내장유량의 몇 % 이상으로 하여야 하는가?
  • 1
     25
  • 2
     50
  • 3
     75
  • 4
     100
89. 고압 가공전선로의 경간은 B종 철근 콘크리트주로 시설하는 경우 몇 m 이하로 하여야 하는가?
  • 1
     100
  • 2
     150
  • 3
     200
  • 4
     250
90. 가요전선관 공사에 의한 저압 옥내배선 시설에 대한 설명으로 틀린 것은?
  • 1
     옥외용 비닐전선을 제외한 절연전선을 사용한다.
  • 2
     제1종 금속제 가요전선관의 두께는 0.8㎜ 이상으로 한다.
  • 3
     중량물의 압력 또는 기계적 충격을 받을 우려가 없도록 시설한다.
  • 4
     옥내배선의 사용전압이 400V 이상인 경우에 제3종 접지공사를 한다.
91. 가공전선로의 지지물 중 지선을 사용하여 그 강도를 분담 시켜서는 안 되는 것은?
  • 1
     철탑
  • 2
     목주
  • 3
     철주
  • 4
     철근콘크리트주
92. 최대 사용전압이 23kV인 권선으로서 중성선 다중접지방식의 전로에 접속되는 변압기권선의 절연내력시험 시험전압은 약 몇 kV인가?
  • 1
     21.16
  • 2
     25.3
  • 3
     28.75
  • 4
     34.5
93. 목주, A종 철주 및 A종 철근 콘크리트주를 사용할 수 없는 보안공사는?
  • 1
     고압 보안공사
  • 2
     제1종 특고압 보안공사
  • 3
     제2종 특고압 보안공사
  • 4
     제3종 특고압 보안공사
94. 정격전류 20A인 배선용 차단기로 보호되는 저압 옥내전로에 접속할 수 있는 콘센트 정격전류는 몇 A 이하인가?
  • 1
     15
  • 2
     20
  • 3
     22
  • 4
     25
95. 사용전압이 380V인 옥내배선을 애자사용공사로 시설할 때 전선과 조영재 사이의 이격거리는 몇 ㎝ 이상이어야 하는가?
  • 1
     2
  • 2
     2.5
  • 3
     4.5
  • 4
     6
96. 과전류차단기로 저압전로에 사용하는 퓨즈는 수평으로 붙인 경우에 정격전류의 몇 배의 전류에 견뎌야 하는가?
  • 1
     1.1
  • 2
     1.25
  • 3
     1.6
  • 4
     2.0
97. 특고압 가공전선과 발전소 금속제의 울타리 등이 교차하는 경우에 울타리에는 교차점에서 좌, 우로 45m 이내에 시설하는 접지공사의 종류는 무엇인가?
  • 1
     제1종 접지공사
  • 2
     제2종 접지공사
  • 3
     제3종 접지공사
  • 4
     특별 제3종 접지공사
98. 전력보안통신 설비인 무선통신용 안테나를 지지하는 목주는 풍압하중에 대한 안전율이 얼마 이상이어야 하는가?
  • 1
     1.0
  • 2
     1.2
  • 3
     1.5
  • 4
     2.0
99. 특고압 가공전선로의 경간은 지지물이 철탑인 경우 몇 m 이하이어야 하는가? (단, 단주가 아닌 경우이다.)
  • 1
     400
  • 2
     500
  • 3
     600
  • 4
     700
100. “조상설비”에 대한 용어의 정의로 옳은 것은?
  • 1
     전압을 조정하는 설비를 말한다.
  • 2
     전류를 조정하는 설비를 말한다.
  • 3
     유효전력을 조정하는 전기기계기구를 말한다.
  • 4
     무효전력을 조정하는 전기기계기구를 말한다.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
채점하기
hide
reset
타이머

모든 문제들의 저작권은 원저작권자에게 있습니다. 본 사이트는 웹상에 공개되어 있는 문제만 모아서 보여드립니다.
저작권 안내   데이터 보호 안내   제휴 문의

copyright 2026 뉴비티::새로운 CBT 시스템 - newbt.kr (Listed on LeanVibe)
