전기산업기사 2019년 3회

전기자기학

1. 간격 d(m)인 두 평행판 전극 사이에 유전율 ε인 유전체를 넣고 전극 사이에 전압 e＝Emsinωt(V)를 가했을 때 변위 전류 밀도(A/㎡)는?
  • 1
     (εωE_m cos ωt) / d
  • 2
     (εE_m cos ωt) / d
  • 3
     (εωE_m sin ωt) / d
  • 4
     (εE_m sin ωt) / d
2. E＝i＋2j＋3k (V/㎝)로 표시되는 전계가 있다. 0.02μC의 전하를 원점으로부터 r＝3i (m)로 움직이는 데 필요로 하는 일(J)은?
  • 1
     3×10⁻⁶
  • 2
     6×10⁻⁶
  • 3
     3×10⁻⁸
  • 4
     6×10⁻⁸
3. 플레밍의 왼손법칙에서 왼손의 엄지, 검지, 중지의 방향에 해당되지 않는 것은?
  • 1
     전압
  • 2
     전류
  • 3
     자속밀도
  • 4
     힘
4. 전류 2π(A)가 흐르고 있는 무한직선 도체로부터 2m만큼 떨어진 자유공간 내 P점의 자속밀도의 세기(Wb/㎡)는?
  • 1
     \(\frac{\mu_0}{8}\)
  • 2
     \(\frac{\mu_0}{4}\)
  • 3
     \(\frac{\mu_0}{2}\)
  • 4
     mu_0
5. 여러 가지 도체의 전하 분포에 있어서 각 도체의 전하를 n배할 경우, 중첩의 원리가 성립하기 위해서 그 전위는 어떻게 되는가?
  • 1
     이 된다.
  • 2
     n배가 된다.
  • 3
     2n배가 된다.
  • 4
     n2배가 된다.
6. 반지름 1m의 원형 코일에 1A의 전류가 흐를 때 중심점의 자계의 세기(AT/m)는?
  • 1
     \(\frac{1}{2\pi}\)
  • 2
     \(\frac{1}{2}\)
  • 3
     １
  • 4
     ２
7. 전류가 흐르는 도선을 자계 내에 놓으면 이 도선에 힘이 작용한다. 평등자계의 진공 중에 놓여 있는 직선전류 도선이 받는 힘에 대한 설명으로 옳은 것은?
  • 1
     도선의 길이에 비례한다.
  • 2
     전류의 세기에 반비례한다.
  • 3
     자계의 세기에 반비례한다.
  • 4
     전류와 자계 사이의 각에 대한 정현(sine)에 반비례한다.
8. 106cal의 열량은 약 몇 ㎾h의 전력량인가?
  • 1
     0.06
  • 2
     1.16
  • 3
     2.27
  • 4
     4.17
9. 인덕턴스의 단위에서 1H는?
  • 1
     1A의 전류에 대한 자속이 1Wb인 경우이다.
  • 2
     1A의 전류에 대한 유전율이 1F/m이다.
  • 3
     1A의 전류가 1초간에 변화하는 양이다.
  • 4
     1A의 전류에 대한 자계가 1AT/m인 경우이다.
10. 어떤 물체에 F1＝-3i＋4j－5k와 F2＝6i＋3j－2k의 힘이 작용하고 있다. 이 물체에 F3을 가하였을 때 세 힘이 평형이 되기 위한 F3은?
  • 1
     F3＝-3i－7j＋7k
  • 2
     F3＝3i＋7j－7k
  • 3
     F3＝3i－j－7k
  • 4
     F3＝3i－j＋3k
11. 직류 500V 절연저항계로 절연저항을 측정하니 2㏁이 되었다면 누설전류(㎂)는?
  • 1
     25
  • 2
     250
  • 3
     1000
  • 4
     1250
12. 동심구에서 내부도체의 반지름이 a, 절연체의 반지름이 b, 외부도체의 반지름이 c이다. 내부도체에만 전하 Q를 주었을 때 내부도체의 전위는? (단, 절연체의 유전율은 ε0이다.)
  • 1
     \(\frac{Q}{4\pi\epsilon_0}\left(\frac{1}{a}+\frac{1}{b}\right)\)
  • 2
     \(\frac{Q}{4\pi\epsilon_0}\left(\frac{1}{a}-\frac{1}{b}\right)\)
  • 3
     \(\frac{Q}{4\pi\epsilon_0}\left(\frac{1}{a}-\frac{1}{b}+\frac{1}{c}\right)\)
  • 4
     \(\frac{Q}{4\pi\epsilon_0}\left(\frac{1}{a}-\frac{1}{b}-\frac{1}{c}\right)\)
13. 인덕턴스가 20mH인 코일에 흐르는 전류가 0.2초 동안 6A가 변화되었다면 코일에 유기되는 기전력은 몇 V인가?
  • 1
     0.6
  • 2
     1
  • 3
     6
  • 4
     30
14. 전기기기의 철심(자심)재료로 규소강판을 사용하는 이유는?
  • 1
     동손을 줄이기 위해
  • 2
     와전류손을 줄이기 위해
  • 3
     히스테리시스손을 줄이기 위해
  • 4
     제작을 쉽게 하기 위하여
15. 평행한 두 도선간의 전자력은? (단, 두 도선간의 거리는 r(m)라 한다.)
  • 1
     r에 반비례
  • 2
     r에 비례
  • 3
     r2에 비례
  • 4
     r2에 반비례
16. M.K.S 단위로 나타낸 진공에 대한 유전율은?
  • 1
     8.855×10⁻¹²N/m
  • 2
     8.855×10⁻¹⁰N/m
  • 3
     8.855×10⁻¹²F/m
  • 4
     8.855×10⁻¹⁰F/m
17. 자유공간의 변위전류가 만드는 것은?
  • 1
     전계
  • 2
     전속
  • 3
     자계
  • 4
     분극지력선
18. 접지 구도체와 점전하 사이에 작용하는 힘은?
  • 1
     항상 반발력이다.
  • 2
     항상 흡인력이다.
  • 3
     조건적 반발력이다.
  • 4
     조건적 흡인력이다.
19. 무한장 직선 도체에 선전하밀도 λ(C/m)의 전하가 분포되어 있는 경우, 이 직선 도체를 축으로 하는 반지름 r(m)의 원통면상의 전계(V/m)는?
  • 1
     \(\frac{\lambda}{2\pi\epsilon_0 r^2}\)
  • 2
     \(\frac{\lambda}{2\pi\epsilon_0 r}\)
  • 3
     \(\frac{\lambda}{4\pi\epsilon_0 r^2}\)
  • 4
     \(\frac{\lambda}{4\pi\epsilon_0 r}\)
20. 동의 용량 C(㎌)의 커패시터 n개를 병렬로 연결하였다면 합성정전용량은 얼마인가?
  • 1
     n2C
  • 2
     nC
  • 3
     \(\frac{C}{n}\)
  • 4
     C

전력공학

21. 송전선로에 낙뢰를 방지하기 위하여 설치하는 것은?
  • 1
     댐퍼
  • 2
     초호환
  • 3
     가공지선
  • 4
     해자
22. 3상 3선식 송전 선로에서 정격전압이 66㎸이고, 1선당 리액턴스가 10Ω일 때, 100MVA 기준의 %리액턴스는 약 얼마인가?
  • 1
     17%
  • 2
     23%
  • 3
     52%
  • 4
     69%
23. 가공 왕복선 배치에서 지름이 d(m)이고 선간거리가 D(m)인 선로 한 가닥의 작용 인덕턴스는 몇 mH/㎞인가? (단, 선로의 투자율은 1이라 한다.)
  • 1
     \(0.05+0.4605\log_{10}\frac{2D}{d}\)
  • 2
     \(0.5+0.4605\log_{10}\frac{2D}{d}\)
  • 3
     \(0.05+0.4605\log_{10}\frac{D}{d}\)
  • 4
     \(0.5+0.4605\log_{10}\frac{D}{d}\)
24. 송전선로를 연가하는 주된 목적은?
  • 1
     페란티효과의 방지
  • 2
     직격뢰의 방지
  • 3
     선로정수의 평형
  • 4
     유도뢰의 방지
25. 부하전류 및 단락전류를 모두 개폐할 수 있는 스위치는?
  • 1
     단로기
  • 2
     차단기
  • 3
     선로개폐기
  • 4
     전력퓨즈
26. 송전단 전압 161㎸, 수전단 전압 155㎸, 상차각 40°, 리액턴스가 49.8Ω일 때 선로손실을 무시한다면 전송 전력은 약 몇 MW인가?
  • 1
     289
  • 2
     322
  • 3
     373
  • 4
     869
27. 송전선로에 근접한 통신선에 유도장해가 발생하였을 때, 전자유도의 원인은?
  • 1
     역상전압
  • 2
     정상전압
  • 3
     정상전류
  • 4
     영상전류
28. 뒤진 역률 80%, 10㎸A의 부하를 가지는 주상변압기의 2차측에 2㎸A의 전력용 콘덴서를 접속하면 주상변압기에 걸리는 부하는 약 몇 ㎸A가 되겠는가?
  • 1
     8
  • 2
     8.5
  • 3
     9
  • 4
     9.5
29. 양수발전의 주된 목적으로 옳은 것은?
  • 1
     연간 발전량을 늘이기 위하여
  • 2
     연간 평균 손실 전력을 줄이기 위하여
  • 3
     연간 발전비용을 줄이기 위하여
  • 4
     연간 수력발전량을 늘이기 위하여
30. 어떤 수력발전소의 수압관에서 분출되는 물의 속도와 직접적인 관련이 없는 것은?
  • 1
     수면에서의 연직거리
  • 2
     관의 경사
  • 3
     관의 길이
  • 4
     유량
31. 차단기에서 정격차단 시간의 표준이 아닌 것은?
  • 1
     3Hz
  • 2
     5Hz
  • 3
     8Hz
  • 4
     10Hz
32. 변류기 개방 시 2차측을 단락하는 이유는?
  • 1
     2차측 절연 보호
  • 2
     2차측 과전류 보호
  • 3
     측정오차 방지
  • 4
     1차측 과전류 방지
33. 66㎸, 60Hz 3상 3선식 선로에서 중성점을 소호리액터 접지하여 완전 공진상태로 되었을 때 중성점에 흐르는 전류는 몇 A인가? (단, 소호리액터를 포함한 영상회로의 등가 저항은 200Ω, 중성점 잔류전압을 4400V라고 한다.)
  • 1
     11
  • 2
     22
  • 3
     33
  • 4
     44
34. 배전선로의 역률개선에 따른 효과로 적합하지 않은 것은?
  • 1
     전원측 설비의 이용률 향상
  • 2
     선로절연에 요하는 비용 절감
  • 3
     전압강하 감소
  • 4
     선로의 전력손실 경감
35. 다음 중 전력선 반송 보호계전방식의 장점이 아닌 것은?
  • 1
     저주파 반송전류를 중첩시켜 사용하므로 계통의 신뢰도가 높아진다.
  • 2
     고장 구간의 선택이 확실하다.
  • 3
     동작이 예민하다.
  • 4
     고장점이나 계통의 여하에 불구하고 선택차단개소를 동시에 고속도 차단할 수 있다.
36. 송, 수전단 전압을 ES, ER이라하고 4단자 정수를 A, B, C, D라 할 때 전력 원선도의 반지름은?
  • 1
     \(\frac{E_SE_R}{B}\)
  • 2
     \(\frac{E_S^2E_R^2}{B}\)
  • 3
     \(\frac{E_SE_R}{A}\)
  • 4
     \(\frac{E_S^2E_R^2}{A}\)
37. 발전소의 발전기 정격전압(㎸)으로 사용되는 것은?
  • 1
     6.6
  • 2
     33
  • 3
     66
  • 4
     154
38. 송전계통의 중성점을 접지하는 목적으로 틀린 것은?
  • 1
     지락 고장 시 전선로의 대지 전위 상승을 억제하고 전선로와 기기의 절연을 경감시킨다.
  • 2
     소호리액터 접지방식에서는 1선 지락 시 지락점 아크를 빨리 소멸시킨다.
  • 3
     차단기의 차단용량을 증대시킨다.
  • 4
     지락고장에 대한 계전기의 동작을 확실하게 한다.
39. 정격용량 150㎸A인 단상 변압기 두 대로 V 결선을 했을 경우 최대 출력은 약 몇 ㎸A인가?
  • 1
     170
  • 2
     173
  • 3
     260
  • 4
     280
40. 동일한 부하전력에 대하여 전압을 2배로 승압하면 전압강하, 전압강하율, 전력손실률은 각각 얼마나 감소하는지를 순서대로 나열한 것은?
  • 1
     \(\frac{1}{2}, \frac{1}{2}, \frac{1}{4}\)
  • 2
     \(\frac{1}{2}, \frac{1}{3}, \frac{1}{2}\)
  • 3
     \(\frac{1}{2}, \frac{1}{4}, \frac{1}{4}\)
  • 4
     \(\frac{1}{4}, \frac{1}{4}, \frac{1}{4}\)

전기기기

41. 3300/200V, 50㎸A인 단상 변압기의 %저항, %리액턴스를 각각 2.4%, 1.6%라 하면 이때의 임피던스 전압은 약 몇 V인가?
  • 1
     95
  • 2
     100
  • 3
     105
  • 4
     110
42. 단상 직권정류자전동기에 관한 설명 중 틀린 것은? (단, A : 전기자, C : 보상권선, F : 계자권선이라 한다.)
  • 1
     직권형은 A와 F가 직렬로 되어 있다.
  • 2
     보상 직권형은 A, C 및 F가 직렬로 되어있다.
  • 3
     단상 직권정류자전동기에서는 보극권선을 사용하지 않는다.
  • 4
     유도 보상 직권형은 A와 F가 직렬로 되어 있고 C는 A에서 분리한 후 단락되어 있다.
43. 동일 정격의 3상 동기발전기 2대를 무부하로 병렬 운전하고 있을 때, 두 발전기의 기전력 사이에 30°의 위상차가 있으면 한 발전기에서 다른 발전기에 공급되는 유효전력은 몇 ㎾인가? (단, 각 발전기의(1상의) 기전력은 1000V, 동기 리액턴스는 4Ω이고, 전기자 저항은 무시한다.)
  • 1
     62.5
  • 2
     62.5×
  • 3
     125.5
  • 4
     125.5×
44. 2대의 변압기로 V결선하여 3상 변압하는 경우 변압기 이용률(%)은?
  • 1
     57.8
  • 2
     66.6
  • 3
     86.6
  • 4
     100
45. 권선형 유도전동기의 속도-토크 곡선에서 비례추이는 그 곡선이 무엇에 비례하여 이동하는가?
  • 1
     슬립
  • 2
     회전수
  • 3
     공급전압
  • 4
     2차 저항
46. 동기발전기에 회전계자형을 사용하는 이유로 틀린 것은?
  • 1
     기전력의 파형을 개선한다.
  • 2
     계자가 회전자이지만 저전압 소용량의 직류이므로 구조가 간단하다.
  • 3
     전기자가 고정자이므로 고전압 대전류용에 좋고 절연이 쉽다.
  • 4
     전기자보다 계자극을 회전자로 하는 것이 기계적으로 튼튼하다.
47. 동기전동기의 전기자반작용에서 전기자전류가 앞서는 경우 어떤 작용이 일어나는가?
  • 1
     증자작용
  • 2
     감자작용
  • 3
     횡축반작용
  • 4
     교차자화작용
48. 직류기의 전기자에 일반적으로 사용되는 전기자 권선법은?
  • 1
     2층권
  • 2
     개로권
  • 3
     환상권
  • 4
     단층권
49. PN 접합 구조로 되어 있고 제어는 불가능하나 교류를 직류로 변환하는 반도체 정류 소자는?
  • 1
     IGBT
  • 2
     다이오드
  • 3
     MOSFET
  • 4
     사이리스터
50. 유도전동기의 회전자에 슬립 주파수의 전압을 공급하여 속도를 제어하는 방법은?
  • 1
     2차 저항법
  • 2
     2차 여자법
  • 3
     직류 여자법
  • 4
     주파수 변환법
51. 단상 전파정류회로를 구성한 것으로 옳은 것은?
  • 1
     문제 이미지 2
  • 2
     문제 이미지 3
  • 3
     문제 이미지 4
  • 4
     문제 이미지 5
52. 60Hz, 12극, 회전자 외경 2m의 동기발전기에 있어서 자극면의 주변속도(m/s)는 약 얼마인가?
  • 1
     34
  • 2
     43
  • 3
     59
  • 4
     63
53. 이상적인 변압기에서 2차를 개방한 벡터도 중서로 반대 위상인 것은?
  • 1
     자속, 여자 전류
  • 2
     입력 전압, 1차 유도기전력
  • 3
     여자 전류, 2차 유도기전력
  • 4
     1차 유도기전력, 2차 유도기전력
54. 정격전압 6000V, 용량 5000㎸A 의 Y결선 3상 동기발전기가 있다. 여자전류 200A에서의 무부하 단자전압 6000V, 단락전류 600A일 때, 발전기의 단락비는 약 얼마인가?
  • 1
     0.25
  • 2
     1
  • 3
     1.25
  • 4
     1.5
55. 정격전압 200V, 전기자 전류 100A일 때 1000rpm으로 회전하는 직류 분권전동기가 있다. 이 전동기의 무부하 속도는 약 몇 rpm인가? (단, 전기자 저항은 0.15Ω, 전기자 반작용은 무시한다.)
  • 1
     981
  • 2
     1081
  • 3
     1100
  • 4
     1180
56. 3상 유도전동기의 원선도 작성에 필요한 기본량이 아닌 것은?
  • 1
     저항 측정
  • 2
     슬립 측정
  • 3
     구속 시험
  • 4
     무부하 시험
57. 3상 분권정류자전동기의 설명으로 틀린 것은?
  • 1
     변압기를 사용하여 전원전압을 낮춘다.
  • 2
     정류자권선은 저전압 대전류에 적합하다.
  • 3
     부하가 가해지면 슬립의 발생 소요 토크는 직류전동기와 같다.
  • 4
     특성이 가장 뛰어나고 널리 사용되고 있는 전동기는 시라게 전동기이다.

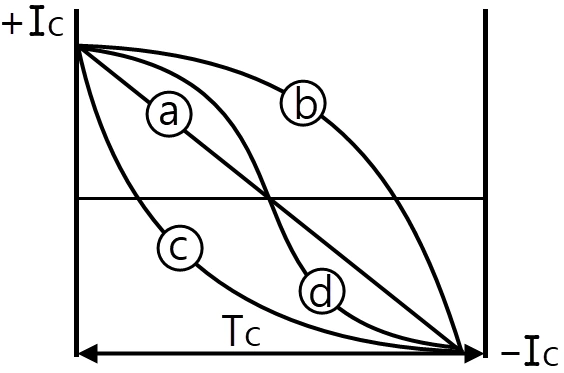

58. 다음은 직류 발전기의 정류 곡선이다. 이 중에서 정류 초기에 정류의 상태가 좋지 않은 것은?
문제 이미지 6
  • 1
     ⓐ
  • 2
     ⓑ
  • 3
     ⓒ
  • 4
     ⓓ
59. 유도전동기 원선도에서 원의 지름은? (단, E를 1차 전압, r는 1차로 환산한 저항, χ를 1차로 환산한 누설 리액턴스라 한다.)
  • 1
     rE에 비례
  • 2
     rxE에 비례
  • 3
     에 비례
  • 4
     에 비례
60. 어떤 단상 변압기의 2차 무부하전압이 240V이고 정격 부하시의 2차 단자전압이 230V이다. 전압변동률은 약 몇 %인가?
  • 1
     2.35
  • 2
     3.35
  • 3
     4.35
  • 4
     5.35

회로이론

61. ℒ[f(t)]＝F(s)＝\(\frac{5s+8}{5s^2+4s}\)일 때, f(t)의 최종값 f(∞)는?
  • 1
     1
  • 2
     2
  • 3
     3
  • 4
     4
62. 전압과 전류가 각각 v＝141.4sin(377t＋π/3)(V), i＝√8sin(377t＋π/6)(A)인 회로의 소비(유효)전력은 약 몇 W인가?
  • 1
     100
  • 2
     173
  • 3
     200
  • 4
     344
63. 전달함수 출력(응답)식 C(s)＝G(s)R(s)에서 입력함수 R(s)를 단위 임펄스 δ(t)로 인가할 때 이 계의 출력은?
  • 1
     C(s)＝G(s)δ(s)
  • 2
     \(C(s)=\frac{G(s)}{\delta(s)}\)
  • 3
     \(C(s)=\frac{G(s)}{s}\)
  • 4
     C(s)＝G(s)
64. 단자 a와 b사이에 전압 30V를 가했을 때 전류 I가 3A 흘렀다고 한다. 저항 r(Ω)은 얼마인가?
문제 이미지 7
  • 1
     5
  • 2
     10
  • 3
     15
  • 4
     20
65. Y결선된 대칭 3상 회로에서 전원 한 상의 전압이 Va＝220sinωt(V)일 때 선간전압의 실효값 크기는 약 몇 V인가?
  • 1
     220
  • 2
     310
  • 3
     380
  • 4
     540
66. a＋a2의 값은? (단, a＝ej2π/3＝1∠120°이다.)
  • 1
     0
  • 2
     -1
  • 3
     1
  • 4
     a3
67. 코일의 권수 N＝1000회이고, 코일의 저항 R＝10Ω이다. 전류 I＝10A를 흘릴 때 코일의 권수 1회에 대한 자속이 Φ＝3×10⁻²Wb이라면 이 회로의 시정수(s)는?
  • 1
     0.3
  • 2
     0.4
  • 3
     3.0
  • 4
     4.0
68. 평형 3상 Y결선 회로의 선간전압이 \(V_l\), 상전압이 \(V_p\), 선전류가 \(I_l\), 상전류가 \(I_p\)일 때 다음의 수식 중 틀린 것은? (단, P는 3상 부하전력을 의미한다.)
  • 1
     \(V_l=\sqrt{3}V_p\)
  • 2
     \(I_l=I_p\)
  • 3
     \(P=\sqrt{3}V_lI_l\cos\theta\)
  • 4
     \(P=\sqrt{3}V_pI_p\cos\theta\)
69. 다음 두 회로의 4단자 정수 A, B, C, D가 동일한 조건은?
문제 이미지 8
  • 1
     R1＝R2, R3＝R4
  • 2
     R1＝R3, R2＝R4
  • 3
     R1＝R4, R2＝R3＝0
  • 4
     R2＝R3, R1＝R4＝0
70. 정현파 교류 i＝10√2sin(ωt＋π/3)를 복소수의 극좌표 형식인 페이저(phasor)로 나타내면?
  • 1
     \(10\sqrt{2}\angle\frac{\pi}{3}\)
  • 2
     \(10\sqrt{2}\angle-\frac{\pi}{3}\)
  • 3
     \(10\angle\frac{\pi}{3}\)
  • 4
     \(10\angle-\frac{\pi}{3}\)

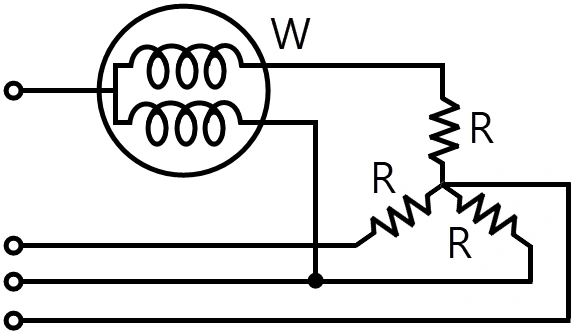

71. 평형 3상 저항 부하가 3상 4선식 회로에 접속되어 있을 때 단상 전력계를 그림과 같이 접속하였더니 그 지시 값이 W(W) 이었다. 이 부하의 3상 전력(W)은?
문제 이미지 9
  • 1
     W √2
  • 2
     2W
  • 3
     W √3
  • 4
     3W
72. 3상 불평형 전압에서 불평형률은?
  • 1
     \(\frac{영상전압}{정상전압}\times100\%\)
  • 2
     \(\frac{역상전압}{정상전압}\times100\%\)
  • 3
     \(\frac{정상전압}{역상전압}\times100\%\)
  • 4
     \(\frac{정상전압}{영상전압}\times100\%\)
73. 저항 1Ω과 인덕턴스 1H를 직렬로 연결한 후 60Hz, 100V의 전압을 인가할 때 흐르는 전류의 위상은 전압의 위상보다 어떻게 되는가?
  • 1
     뒤지지만 90° 이하이다.
  • 2
     90° 늦다.
  • 3
     앞서지만 90° 이하이다.
  • 4
     90° 빠르다.
74. 어떤 정현파 교류전압의 실효값이 314V일 때 평균값은 약 몇 V인가?
  • 1
     142
  • 2
     283
  • 3
     365
  • 4
     382
75. 그림과 같은 RC 직렬회로에 t＝0에서 스위치 S를 닫아 직류 전압 100V를 회로의 양단에 인가하면 시간 t에서의 충전전하는? (단, R＝10Ω, C＝0.1F이다.)
문제 이미지 10
  • 1
     10(1－e-t)
  • 2
     -10(1－et)
  • 3
     10e-t
  • 4
     -10et
76. 전압이 v＝10sin10t＋20sin20t(V)이고 전류가 i＝20sin10t＋10sin20t(A)이면, 소비(유효)전력(W)은?
  • 1
     400
  • 2
     283
  • 3
     200
  • 4
     141
77. 평형 3상 부하의 결선을 Y에서 △로 하면 소비전력은 몇 배가 되는가?
  • 1
     1.5
  • 2
     1.73
  • 3
     3
  • 4
     3.46
78. V1(s)을 입력, V2(s)를 출력이라 할 때, 다음 회로의 전달함수는? (단, C1＝1F, L1＝1H)
문제 이미지 11
  • 1
     \(\frac{s}{s+1}\)
  • 2
     \(\frac{s^2}{s^2+1}\)
  • 3
     \(\frac{1}{s+1}\)
  • 4
     \(1+\frac{1}{s}\)
79. 다음과 같은 4단자 회로에서 영상 임피던스(Ω)는?
문제 이미지 12
  • 1
     200
  • 2
     300
  • 3
     450
  • 4
     600
80. \(\frac{dx(t)}{dt}+3x(t)=5\)의 라플라스 변환은? (단, x(0)＝0, X(s)＝ℒ[x(t)])
  • 1
     \(X(s)=\frac{5}{s+3}\)
  • 2
     \(X(s)=\frac{3}{s(s+5)}\)
  • 3
     \(X(s)=\frac{3}{s+5}\)
  • 4
     \(X(s)=\frac{5}{s(s+3)}\)

전기설비기술기준 및 판단기준

81. 전기철도에서 직류 귀선의 비절연 부분에 대한 전식 방지를 위한 귀선의 극성은 어떻게 해야 하는가?
  • 1
     감극성으로 한다.
  • 2
     가극성으로 한다.
  • 3
     정극성으로 한다.
  • 4
     부극성으로 한다.
82. 내부에 고장이 생긴 경우에 자동적으로 전로로부터 차단하는 장치가 반드시 필요한 것은?
  • 1
     뱅크용량 1000㎸A인 변압기
  • 2
     뱅크용량 10000㎸A인 조상기
  • 3
     뱅크용량 300㎸A인 분로리액터
  • 4
     뱅크용량 1000㎸A인 전력용 커패시터
83. 제2종 접지공사에 사용하는 접지선을 사람이 접촉할 우려가 있는 곳에 철주 기타의 금속체를 따라서 시설하는 경우에는 접지극을 그 금속체로부터 지중에서 몇 m 이상 이격시켜야 하는가? (단, 접지극을 철주의 밑면으로부터 30㎝ 이상의 깊이에 매설하는 경우는 제외한다.)
  • 1
     1
  • 2
     2
  • 3
     3
  • 4
     4
84. 사용전압 154㎸의 가공전선을 시가지에 시설하는 경우 전선의 지표상의 높이는 최소 몇 m 이상이어야 하는가? (단, 발전소·변전소 또는 이에 준하는 곳의 구내와 구외를 연결하는 1경간 가공전선은 제외한다.)
  • 1
     7.44
  • 2
     9.44
  • 3
     11.44
  • 4
     13.44
85. 과전류차단기를 설치하지 않아야 할 곳은?
  • 1
     수용가의 인입선 부분
  • 2
     고압 배전선로의 인출장소
  • 3
     직접 접지계통에 설치한 변압기의 접지선
  • 4
     역률조정용 고압 병렬콘덴서 뱅크의 분기선
86. 가공전선로의 지지물에 시설하는 지선의 안전율과 허용 인장하중의 최저값은?
  • 1
     안전율은 2.0 이상, 허용 인장하중 최저값은 4kN
  • 2
     안전율은 2.5 이상, 허용 인장하중 최저값은 4kN
  • 3
     안전율은 2.0 이상, 허용 인장하중 최저값은 4.4kN
  • 4
     안전율은 2.5 이상, 허용 인장하중 최저값은 4.31kN
87. 건조한 장소로서 전개된 장소에 한하여 고압 옥내배선을 할 수 있는 것은?
  • 1
     금속관공사
  • 2
     애자사용공사
  • 3
     합성수지관공사
  • 4
     가요전선관공사
88. 전용 개폐기 또는 과전류차단기에서 화약류 저장소의 인입구까지의 배선은 어떻게 시설하는가?
  • 1
     애자사용공사에 의하여 시설한다.
  • 2
     케이블을 사용하여 지중으로 시설한다.
  • 3
     케이블을 사용하여 가공으로 시설한다.
  • 4
     합성수지관공사에 의하여 가공으로 시설한다.
89. 백열전등 또는 방전등에 전기를 공급하는 옥내전로의 대지전압을 몇 V 이하이어야 하는가?
  • 1
     150
  • 2
     300
  • 3
     400
  • 4
     600
90. 특고압 가공전선로의 지지물에 시설하는 가공통신 인입선은 조영물의 붙임점에서 지표상의 높이를 몇 m 이상으로 하여야 하는가? (단, 교통에 지장이 없고 또한 위험의 우려가 없을 때에 한한다.)
  • 1
     2.5
  • 2
     3
  • 3
     3.5
  • 4
     4
91. 특고압 가공전선로에 사용하는 가공지선에는 지름 몇 ㎜ 이상의 나경동선을 사용하여야 하는가?
  • 1
     2.6
  • 2
     3.5
  • 3
     4
  • 4
     5
92. 특고압 가공전선로에서 철탑(단주 제외)의 경간은 몇 m 이하로 하여야 하는가?
  • 1
     400
  • 2
     500
  • 3
     600
  • 4
     700
93. 피뢰기를 반드시 시설하지 않아도 되는 곳은?
  • 1
     발전소·변전소의 가공전선의 인출구
  • 2
     가공전선로와 지중전선로가 접속되는 곳
  • 3
     고압 가공전선로로부터 수전하는 차단기 2차측
  • 4
     특고압 가공전선로로부터 공급을 받는 수용장소의 인입구
94. 지중전선이 지중약전류 전선 등과 접근하거나 교차하는 경우에 상호 간의 이격거리가 저압 또는 고압의 지중전선이 몇 ㎝ 이하일 때, 지중전선과 지중약전류 전선 사이에 견고한 내화성의 격벽(隔璧)을 설치하여야 하는가?
  • 1
     10
  • 2
     20
  • 3
     30
  • 4
     60
95. 발전기의 보호장치에 있어서 과전류, 압유장치의 유압저하 및 베어링의 온도가 현저히 상승한 경우 자동적으로 이를 전로로부터 차단하는 장치를 시설하여야 한다. 해당되지 않는 것은?
  • 1
     발전기에 과전류가 생긴 경우
  • 2
     용량 10000㎸A 이상인 발전기의 내부에 고장이 생긴 경우
  • 3
     원자력발전소에 시설하는 비상용 예비발전기에 있어서 비상용 노심냉각장치가 작동한 경우
  • 4
     용량 100㎸A 이상의 발전기를 구동하는 풍차의 압유장치의 유압, 압축공기장치의 공기압이 현저히 저하한 경우
96. 전기욕기용 전원장치로부터 욕조안의 전극까지의 전선 상호간 및 전선과 대지 사이에 절연저항 값은 몇 ㏁ 이상이어야 하는가?
  • 1
     0.1
  • 2
     0.2
  • 3
     0.3
  • 4
     0.4
97. 지중 전선로를 직접 매설식에 의하여 시설하는 경우에 차량 및 기타 중량물의 압력을 받을 우려가 있는 장소의 매설 깊이는 몇 m 이상인가?
  • 1
     1.0
  • 2
     1.2
  • 3
     1.5
  • 4
     1.8
98. 지중 또는 수중에 시설되어 있는 금속체의 부식을 방지하기 위한 전기부식방지 회로의 사용전압은 직류 몇 V 이하이어야 하는가? (단, 전기부식방지 회로 전기부식방지용 전원 장치로부터 양극 및 피방식체까지의 전로를 말한다.)
  • 1
     30
  • 2
     60
  • 3
     90
  • 4
     120
99. 특고압 전선로에 사용되는 애자장치에 대한 갑종 풍압하중은 그 구성재의 수직 투영면적 1㎡에 대한 풍압하중을 몇 Pa를 기초로 하여 계산한 것인가?
  • 1
     588
  • 2
     666
  • 3
     946
  • 4
     1039
100. 교류 전차선로의 진로에 시설하는 흡상변압기(吸上變壓器)·직렬커패시터나 이에 부속된 기구 또는 전선이나 교류식 전기철도용 신호 회로에 전기를 공급하기 위한 특고압용의 변압기를 옥외에 시설하는 경우 지표상 몇 m 이상에 시설해야 하는가? (단, 시가지 이외의 지역으로 울타리를 시설하지 않는 경우이다.)
  • 1
     5
  • 2
     6
  • 3
     7
  • 4
     8
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
채점하기
hide
reset
타이머

모든 문제들의 저작권은 원저작권자에게 있습니다. 본 사이트는 웹상에 공개되어 있는 문제만 모아서 보여드립니다.
저작권 안내   데이터 보호 안내   제휴 문의

copyright 2026 뉴비티::새로운 CBT 시스템 - newbt.kr (Listed on LeanVibe)
